4-8 4 2 设置判定条件参数。 判定条件参数 检出方法：检出电极 26405-P7-00 最小电极间距 (mm) 设置判定为 OK 时的最小电极间距。在此处的设定值以上时，判定为 OK。 最大电极间距 (mm) 设置判定为 OK 时的最大电极间距。在此处的设定值以下时，判定为 OK。 偏移量 公差 X、Y(mm) 设置允许偏移的范围。检出的偏移量超过此处的设定值时，判定为 NG。 角度偏移 公差 ( 度 ) 检出的电极 θ 角度偏移…
4-7
4
2.2 检出电极
通过测量芯片元件的电极间的距离识别元件的位置来检查元件的位置是否有偏移。
对象检查项目 ：偏移
1
设置检出条件参数。

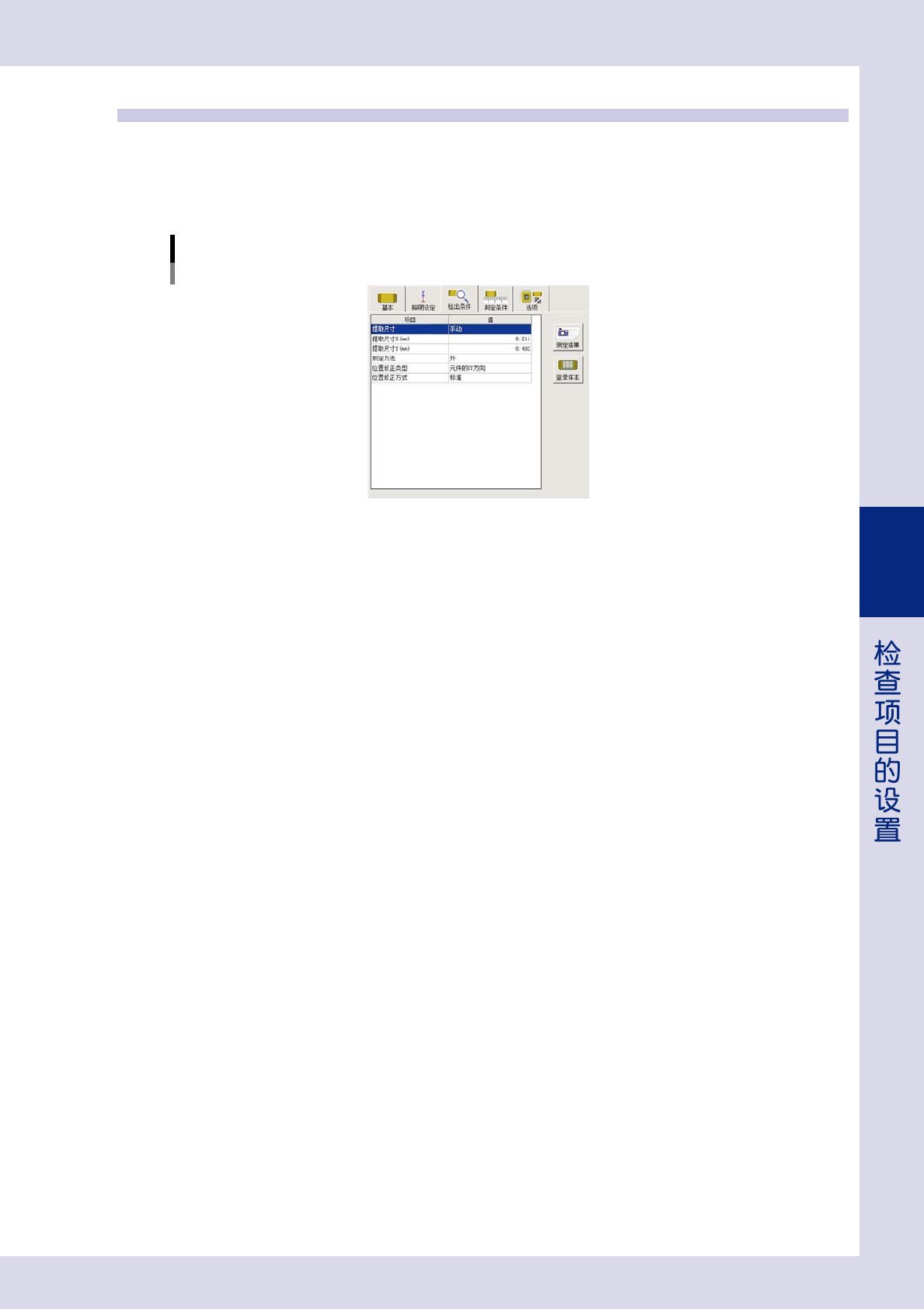

检出条件参数
检出方法：检出电极
26404-P7-00
提取尺寸
选择“自动”或“手动”设置识别电极的最小检出尺寸。
选择“手动”时，需输入“提取尺寸 X、Y(mm)”。一般，选择“自动”。
测定方法
该参数只有将“提取尺寸”选择为“手动”时才显示。
指定测量电极内侧到内侧的距离还是外侧到外侧的距离。一般，选择“外”侧。
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
检查对象伸缩 ：
修正检查对象的检查位置，但对元件外侧方向上不进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
4-8
4
2
设置判定条件参数。
判定条件参数
检出方法：检出电极
26405-P7-00
最小电极间距 (mm)
设置判定为 OK 时的最小电极间距。在此处的设定值以上时，判定为 OK。
最大电极间距 (mm)
设置判定为 OK 时的最大电极间距。在此处的设定值以下时，判定为 OK。
偏移量 公差 X、Y(mm)
设置允许偏移的范围。检出的偏移量超过此处的设定值时，判定为 NG。
角度偏移 公差 ( 度 )
检出的电极 θ 角度偏移量在此处设定的值以下时，判定为 OK。
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：检出电极
检出值
[对象测试]按钮
26406-P7-00
4-9
4
2.3 文字识别
通过识别印刷在元件上的文字，判定错件或极性是否相反。
对象检查项目 ：错件、极性相反
1
设置检出条件参数。
检出条件参数
检出方法：文字识别
26407-P7-00
提取尺寸
选择“自动”或“手动”设置识别文字时的最小尺寸。
选择“手动”时，需输入“文字尺寸 X、Y(mm)”。一般，选择“自动”。
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
2
设置判定条件参数。
判定条件参数
检出方法：文字识别
26408-P7-00
检查字符串
输入印刷在元件上的想要检查的字符串。最多可输入 14 字符。
