4-9 4 2.3 文字识别 通过识别印刷在元件上的文字，判定错件或极性是否相反。 对象检查项目 ： 错件、极性相反 1 设置检出条件参数。 检出条件参数 检出方法：文字识别 26407-P7-00 提取尺寸 选择“自动”或“手动”设置识别文字时的最小尺寸。 选择“手动”时，需输入“文字尺寸 X、Y(mm)” 。一般，选择“自动” 。 位置修正类型 选择进行位置修正时的位置基准。 位置修正方式 该参数只有“位置修正类型”的设置为“无效”…
4-8
4
2

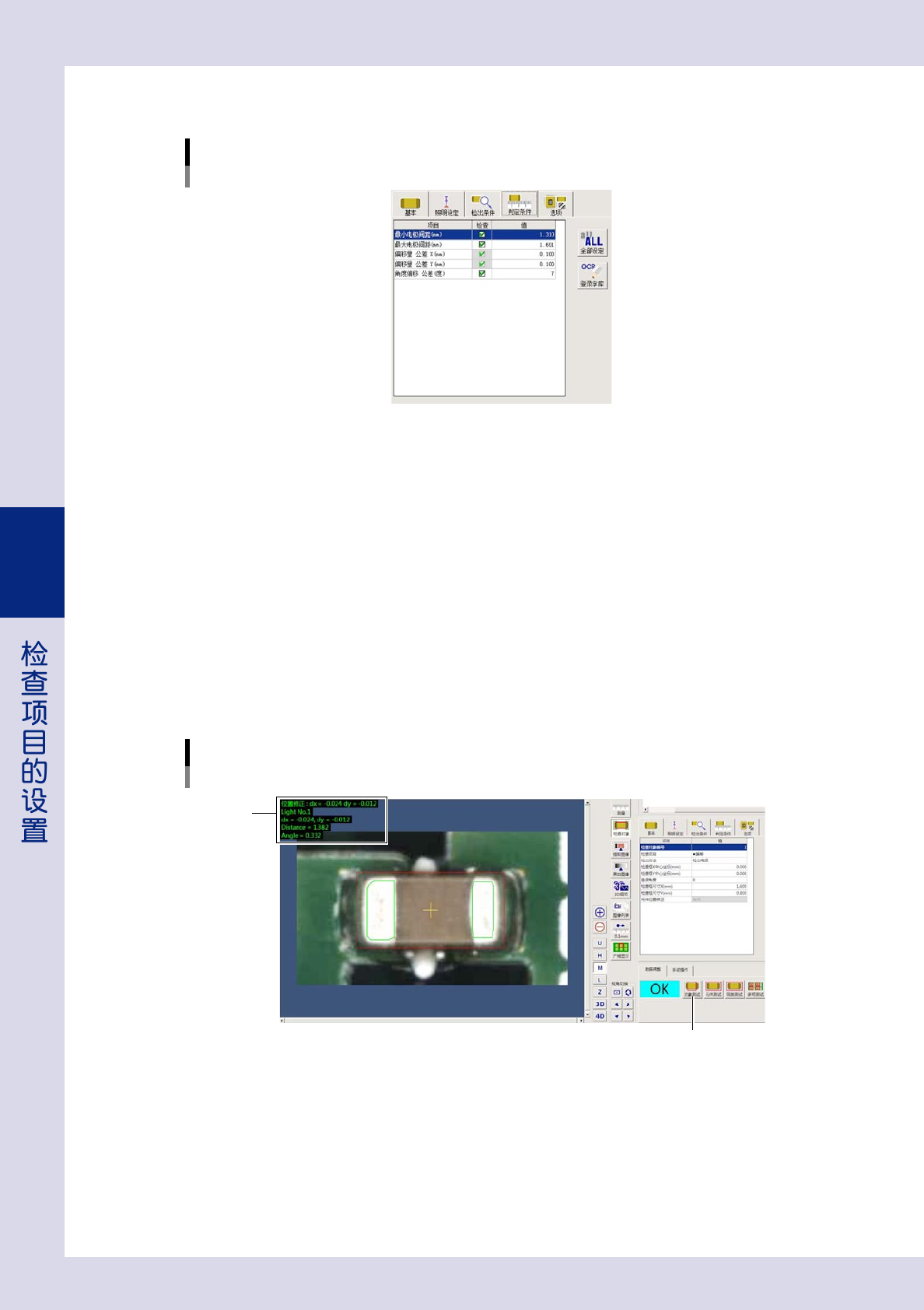

设置判定条件参数。
判定条件参数
检出方法：检出电极
26405-P7-00
最小电极间距 (mm)
设置判定为 OK 时的最小电极间距。在此处的设定值以上时，判定为 OK。
最大电极间距 (mm)
设置判定为 OK 时的最大电极间距。在此处的设定值以下时，判定为 OK。
偏移量 公差 X、Y(mm)
设置允许偏移的范围。检出的偏移量超过此处的设定值时，判定为 NG。
角度偏移 公差 ( 度 )
检出的电极 θ 角度偏移量在此处设定的值以下时，判定为 OK。
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：检出电极
检出值
[对象测试]按钮
26406-P7-00
4-9
4

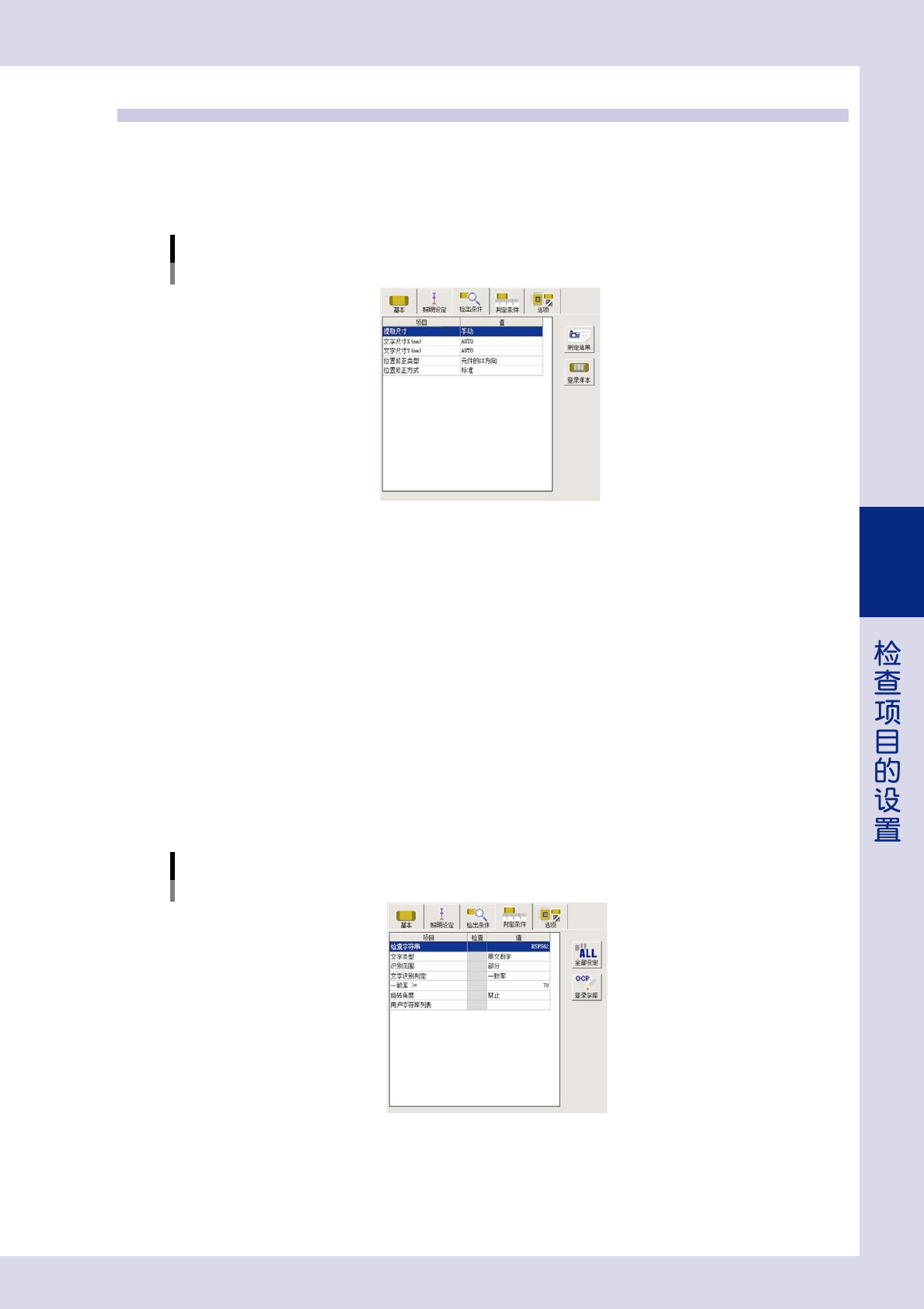

2.3 文字识别
通过识别印刷在元件上的文字，判定错件或极性是否相反。
对象检查项目 ：错件、极性相反
1
设置检出条件参数。
检出条件参数
检出方法：文字识别
26407-P7-00
提取尺寸
选择“自动”或“手动”设置识别文字时的最小尺寸。
选择“手动”时，需输入“文字尺寸 X、Y(mm)”。一般，选择“自动”。
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
2
设置判定条件参数。
判定条件参数
检出方法：文字识别
26408-P7-00
检查字符串
输入印刷在元件上的想要检查的字符串。最多可输入 14 字符。
4-10
4
文字类型
从“英文数字”、“英文”、“数字”中选择在“检查字符串”栏中输入的文字类型。
英文只能识别大写字符。
识别范围
‧
完全 ：识别到的字符串与“检查字符串”中所输入的字符串完全一致时，判定为 OK。
‧
部分 ：识别到的字符串中含有“检查字符串”中所输入的字符串时，判定为 OK。
例如，只想检查“3793”字符串中的 7 与 9 时，可以输入“79”并将“识别范围”设置为“部分”。
若未识别到指定的字符串“79”，会被判定为 NG。
文字识别判定
‧
一致率 ：根据识别到的一致率判定。
‧
第一候补 ：根据各字符中一致率最高的字符判定。
一致率＞＝
该参数只有将“文字识别判定”选择为“一致率”时才显示。
按 [ 对象测试 ] 按钮，对检查对象进行测试之后，若按“检出条件”选项卡画面的 [ 测定结果 ] 按钮，
会显示识别到的字符列表。查看各个字符的识别一致率之后，输入判定为 OK 时的最低一致率。
旋转角度
检查是否按指定的角度识别文字。
‧
禁止 ：按照在“基本”参数的“登录角度”中设置的角度进行检查。一般使用该设置。
‧
180 度 ：检查片式电阻等旋转 180 度也无影响的元件时设置。
‧
所有角度 ：与字符串的角度无关，只检查是否有“检查字符串”中所输入的字符串时设置。
但，该设置在图像处理时会旋转图像，检查时间会增长。
识别文字时的角度，在“基本”参数的“登录角度”中设置。如下图所示，以 0 度为基准按逆时针方
向旋转。
1234
0 度
90 度 180 度 270 度
1234
1 2 3 4
1234
识别文字的角度
25400-P7-00
用户字符库列表
指定想要参照的字符库列表。
