4-11 4 3 对检查对象进行测试。 按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。 如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。 对象测试 检出方法：文字识别 检出值 [对象测试]按钮 26409-P7-00
4-10
4
文字类型
从“英文数字”、“英文”、“数字”中选择在“检查字符串”栏中输入的文字类型。
英文只能识别大写字符。
识别范围
‧
完全 ：识别到的字符串与“检查字符串”中所输入的字符串完全一致时，判定为 OK。
‧
部分 ：识别到的字符串中含有“检查字符串”中所输入的字符串时，判定为 OK。
例如，只想检查“3793”字符串中的 7 与 9 时，可以输入“79”并将“识别范围”设置为“部分”。
若未识别到指定的字符串“79”，会被判定为 NG。
文字识别判定
‧
一致率 ：根据识别到的一致率判定。
‧
第一候补 ：根据各字符中一致率最高的字符判定。
一致率＞＝
该参数只有将“文字识别判定”选择为“一致率”时才显示。
按 [ 对象测试 ] 按钮，对检查对象进行测试之后，若按“检出条件”选项卡画面的 [ 测定结果 ] 按钮，
会显示识别到的字符列表。查看各个字符的识别一致率之后，输入判定为 OK 时的最低一致率。
旋转角度
检查是否按指定的角度识别文字。
‧
禁止 ：按照在“基本”参数的“登录角度”中设置的角度进行检查。一般使用该设置。
‧
180 度 ：检查片式电阻等旋转 180 度也无影响的元件时设置。
‧
所有角度 ：与字符串的角度无关，只检查是否有“检查字符串”中所输入的字符串时设置。
但，该设置在图像处理时会旋转图像，检查时间会增长。
识别文字时的角度，在“基本”参数的“登录角度”中设置。如下图所示，以 0 度为基准按逆时针方
向旋转。
1234
0 度
90 度 180 度 270 度
1234
1 2 3 4
1234
识别文字的角度
25400-P7-00
用户字符库列表
指定想要参照的字符库列表。
4-11
4
3

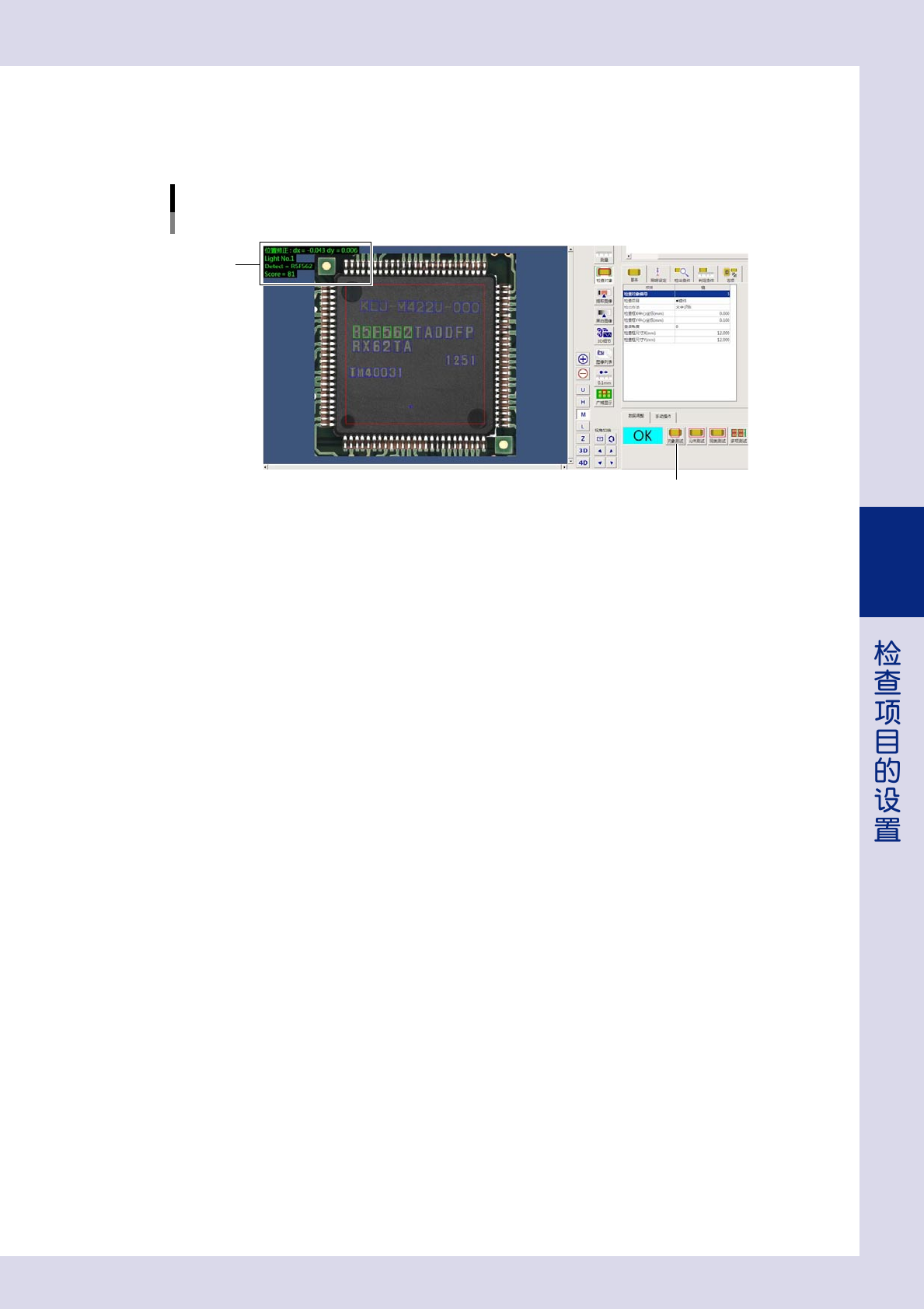

对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：文字识别
检出值
[对象测试]按钮
26409-P7-00
4-12
4

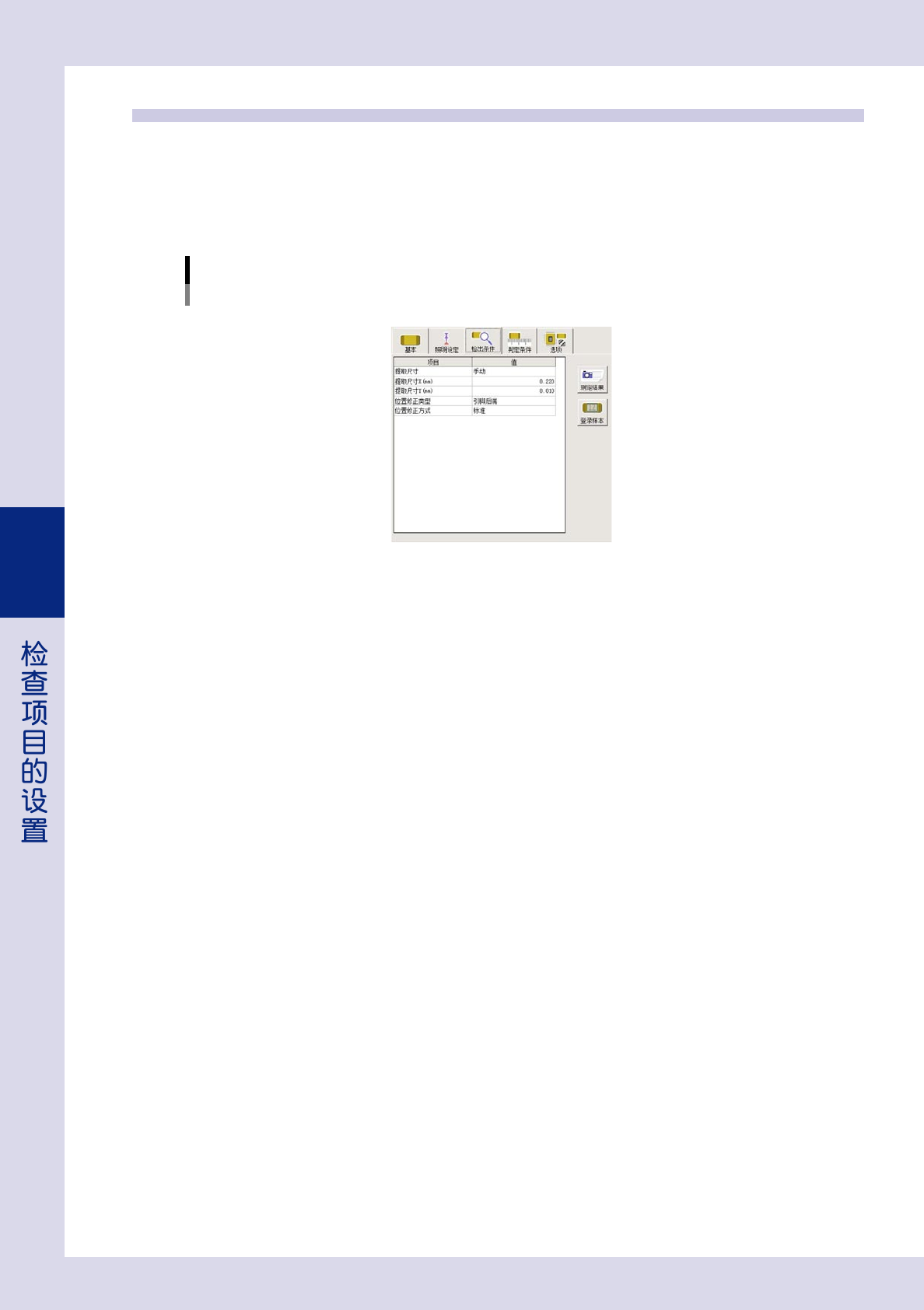

2.4 检出形状
“检出形状”有检出元件本体的形状与检出引脚的形状 2 种。检出元件本体的形状，可以判断元件的极性是否相反。
检出引脚的形状，可以通过引脚的长度检查引脚是否有变形。
对象检查项目 ：极性相反、引脚过长
1
设置检出条件参数。
检出条件参数
检出方法：检出形状
＜以“引脚过长”为例＞
26410-P7-00
检出范围 (mm)
需要在比检查对象大的范围内进行检查时设置。
对象检查项目 ：极性相反
提取尺寸
选择“自动”或“手动”设置识别检查对象物的最小检出尺寸。
选择“手动”时，需输入“提取尺寸 X、Y(mm)”。一般，选择“自动”。
对象检查项目 ：极性相反、引脚过长
位置修正类型
选择进行位置修正时的位置基准。
对象检查项目 ：极性相反、引脚过长
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
检查对象伸缩 ：
修正检查对象的检查位置，但对元件外侧方向上不进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
对象检查项目 ：极性相反、引脚过长
