4-12 4 2.4 检出形状 “检出形状”有检出元件本体的形状与检出引脚的形状 2 种。检出元件本体的形状， 可以判断元件的极性是否相反。 检出引脚的形状，可以通过引脚的长度检查引脚是否有变形。 对象检查项目 ： 极性相反、引脚过长 1 设置检出条件参数。 检出条件参数 检出方法：检出形状 ＜以“引脚过长”为例＞ 26410-P7-00 检出范围 (mm) 需要在比检查对象大的范围内进行检查时设置。 对象检查项目 ： 极性相反 提取尺…
4-11
4
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：文字识别
检出值
[对象测试]按钮
26409-P7-00
4-12
4
2.4 检出形状
“检出形状”有检出元件本体的形状与检出引脚的形状 2 种。检出元件本体的形状，可以判断元件的极性是否相反。
检出引脚的形状，可以通过引脚的长度检查引脚是否有变形。
对象检查项目 ：极性相反、引脚过长
1
设置检出条件参数。
检出条件参数
检出方法：检出形状
＜以“引脚过长”为例＞
26410-P7-00
检出范围 (mm)
需要在比检查对象大的范围内进行检查时设置。
对象检查项目 ：极性相反
提取尺寸
选择“自动”或“手动”设置识别检查对象物的最小检出尺寸。
选择“手动”时，需输入“提取尺寸 X、Y(mm)”。一般，选择“自动”。
对象检查项目 ：极性相反、引脚过长
位置修正类型
选择进行位置修正时的位置基准。
对象检查项目 ：极性相反、引脚过长
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
检查对象伸缩 ：
修正检查对象的检查位置，但对元件外侧方向上不进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
对象检查项目 ：极性相反、引脚过长

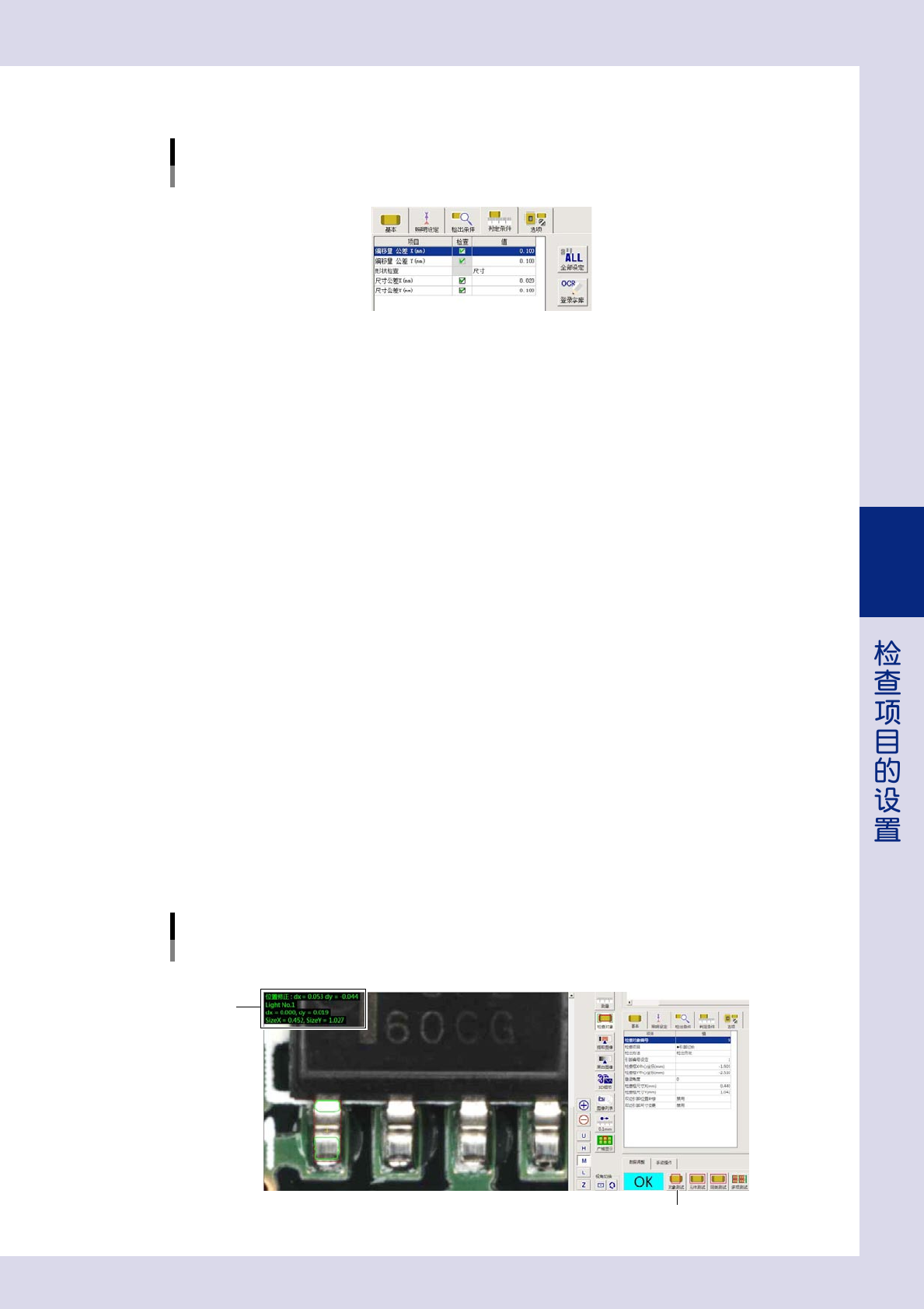

4-13
4
2
设置判定条件参数。
判定条件参数
检出方法：检出形状
＜以“引脚过长”为例＞
26411-P7-00
偏移量 公差 X、Y(mm)
设置允许偏移的范围。超过此处的设定值时，判定为 NG。
对象检查项目 ：引脚过长
形状检查
从 4 种形状中选择想要检查的形状。
‧
尺寸 ：通过对比检出的尺寸与检查对象的尺寸进行检查。
‧
真圆度 ：检查检出的圆形接近真圆的程度。
‧
凸面度 ：对检出的面积的轮廓检查平滑度。
‧
横竖比例 ：检查检出的面积横竖方向的比率 (%)。
该比率是以横方向还是竖方向为基准计算，由“基本”参数中的“登录角度”决定。
对象检查项目 ：极性相反、引脚过长
尺寸公差 X、Y(mm)
该参数只有将“形状检查”选择为“尺寸”时才显示。
检出的面积，若在“检查框尺寸”±“尺寸公差”范围以内时判定为 OK。
对象检查项目 ：极性相反、引脚过长
最小一致率、最大一致率 (%)
该参数只有将“形状检查”选择为“尺寸”以外的选项时才显示。
输入判定为 OK 时的检查对象物的最小、最大形状一致率。
对象检查项目 ：极性相反、引脚过长
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：检出形状
检出值
[对象测试]按钮
＜以“引脚过长”为例＞
26412-P7-00
