4-15 4 2 设置判定条件参数。 判定条件参数 检出方法：亮度对比 检查对象(红框) 对称位置(蓝框) 26414-P7-00 亮度对比方式 ‧ [ 红框 ] 亮＞暗 [ 蓝框 ] ： 检查对象的亮度比对称位置的亮度亮时选择。 ‧ [ 红框 ] 暗＞亮 [ 蓝框 ] ： 检查对象的亮度比对称位置的亮度暗时选择。 亮度差＞＝ 设置检查对象与对称位置的最小亮度差。 检出的亮度之差大于或等于此处设定的值时，判定为 OK。 3 对检查对象进…
4-14
4
2.5 亮度对比
对比检查对象位置与对称位置的亮度，检查极性是否相反。
对象检查项目 ：极性相反
1

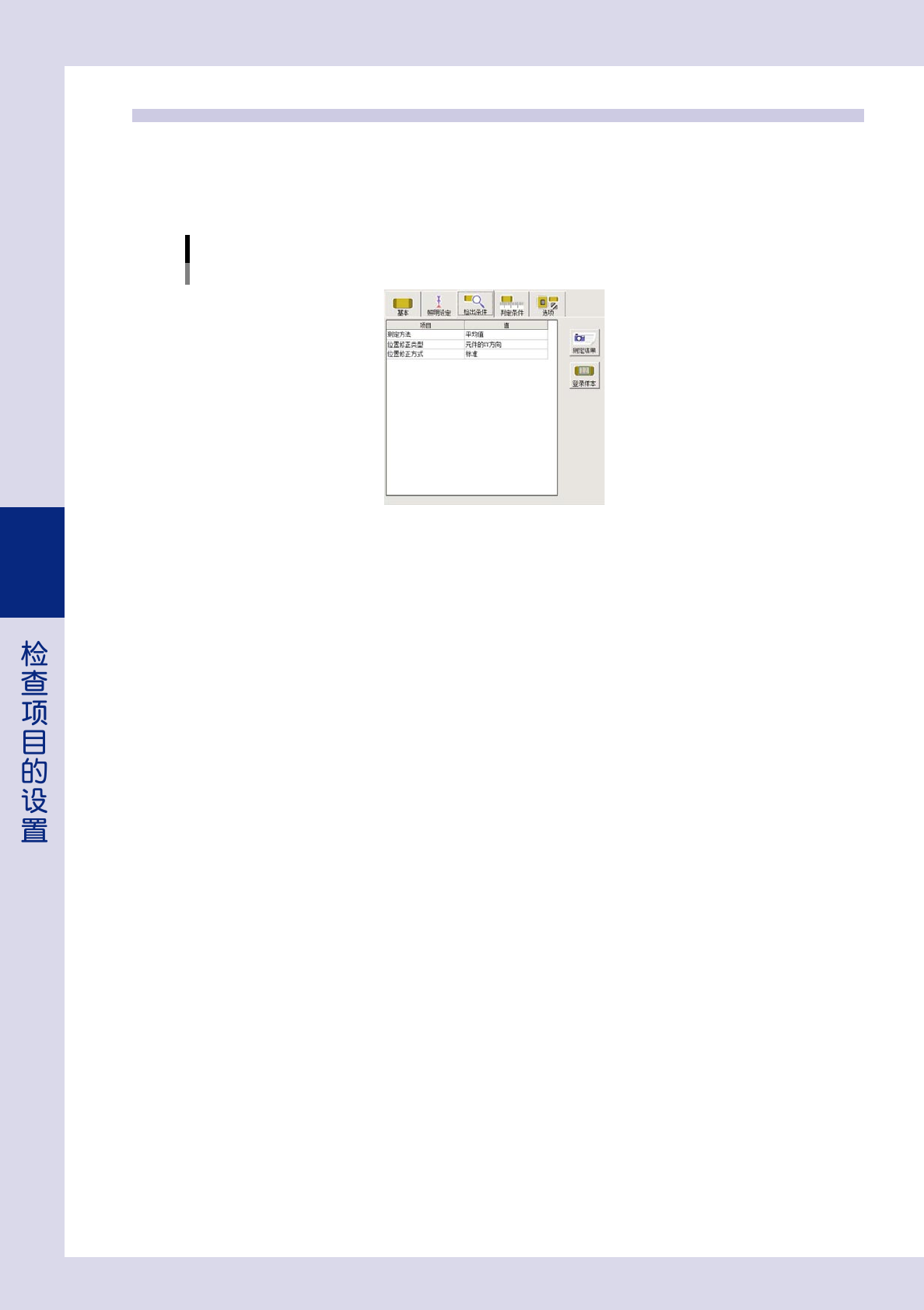

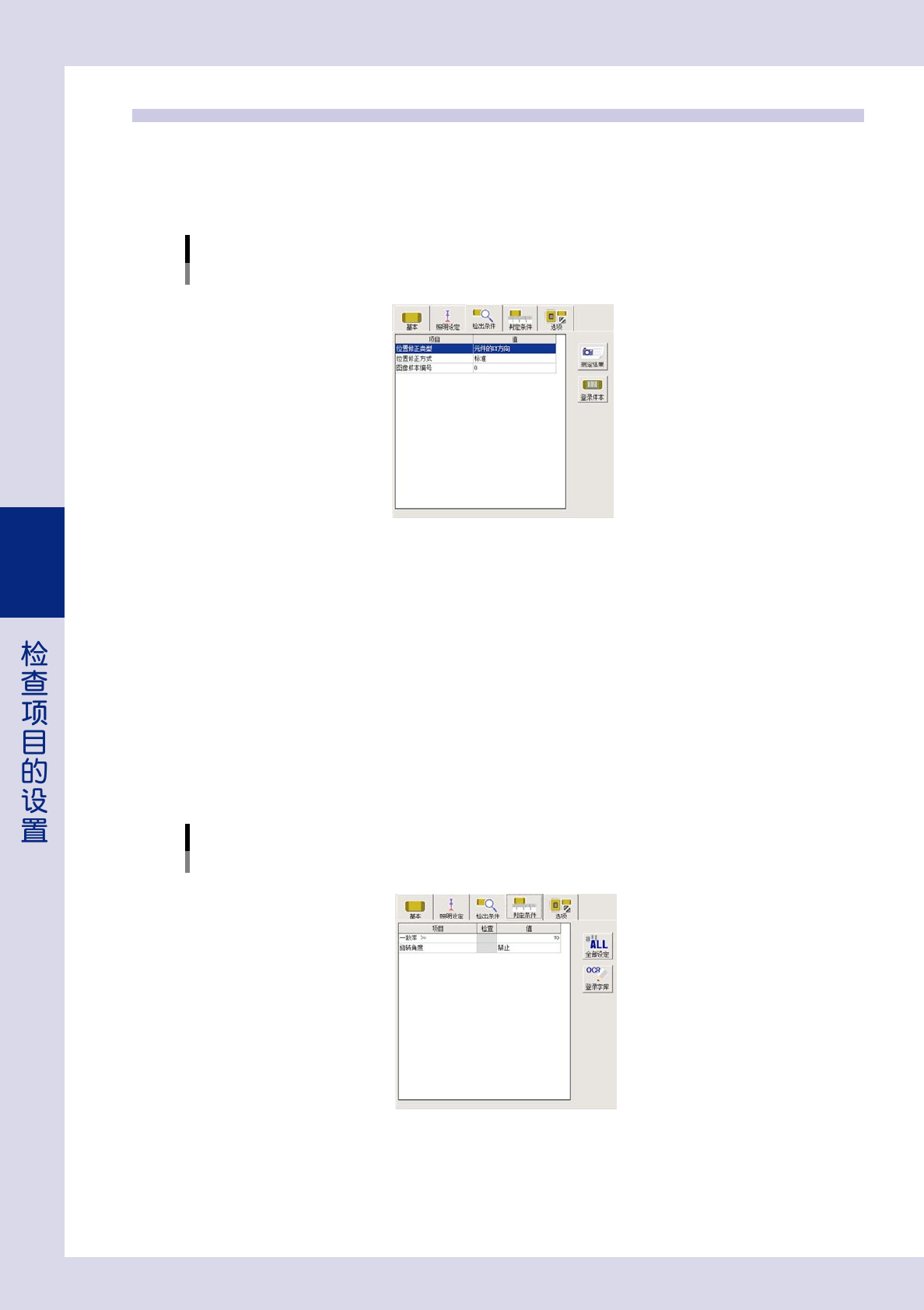

设置检出条件参数。
检出条件参数
检出方法：亮度对比
26413-P7-00
测定方法
从下拉框中选择检查时计算亮度的方法。
‧
平均值 ：计算检查框内的平均亮度。
‧
最小值 ：将检查框内的最小亮度作为该检查对象的亮度。
‧
最大值 ：将检查框内的最大亮度作为该检查对象的亮度。
‧
偏差值 ：计算检查框内的亮度标准偏差。
‧
最大值 - 最小值 ：计算检查框内的最大与最小亮度之差。
‧
平均最小值 ：计算以检查框内最小亮度位置为中心的检查框内 25% 范围以内的平均亮度。
‧
平均最大值 ：计算以检查框内最大亮度位置为中心的检查框内 25% 范围以内的平均亮度。
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
4-15
4
2
设置判定条件参数。
判定条件参数
检出方法：亮度对比

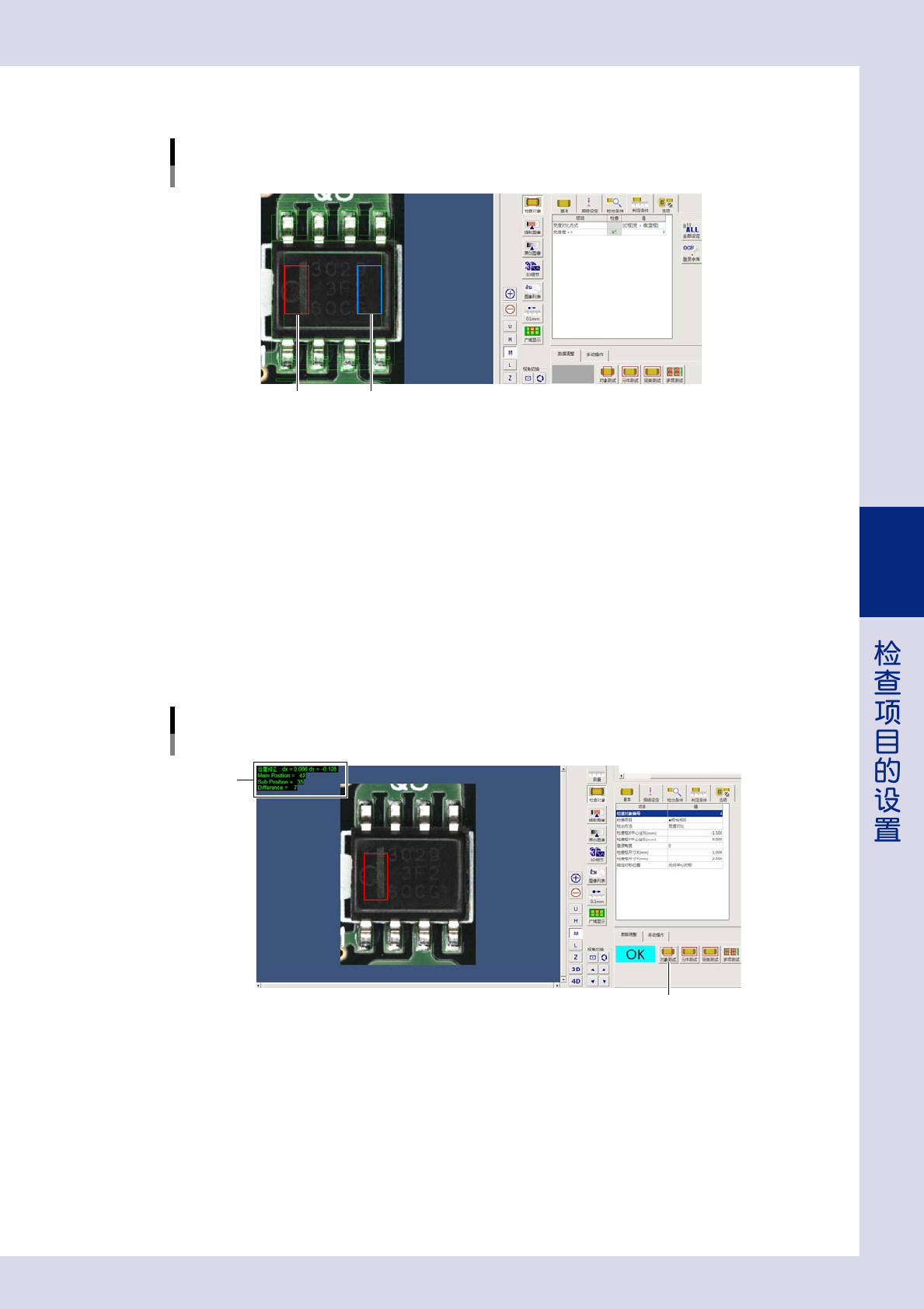

检查对象(红框) 对称位置(蓝框)
26414-P7-00
亮度对比方式
‧
[ 红框 ] 亮＞暗 [ 蓝框 ] ：检查对象的亮度比对称位置的亮度亮时选择。
‧
[ 红框 ] 暗＞亮 [ 蓝框 ] ：检查对象的亮度比对称位置的亮度暗时选择。
亮度差＞＝
设置检查对象与对称位置的最小亮度差。
检出的亮度之差大于或等于此处设定的值时，判定为 OK。
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值或调整
检查对象的位置。
对象测试
检出方法：亮度对比
检出值
[对象测试]按钮
26415-P7-00
4-16
4
2.6 图像对比
将检出的图像与登录的图像进行对比，判定贴装的元件是否正确。
对象检查项目 ：错件、极性相反
1
设置检出条件参数。
检出条件参数
检出方法：图像对比
＜以“错件”为例＞
26416-P7-00
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
图像样本编号
输入登录的图像样本编号。
图像样本编号，可在 [ 登录样本 ] -“样本管理”画面的“图像样本编号”中查看。
2
设置判定条件参数。
判定条件参数
检出方法：图像对比
＜以“错件”为例＞
26417-P7-00
一致率＞＝
与登录的图像样本进行对比，一致率大于或等于此处的设定值时，判定为 OK。
