4-24
4

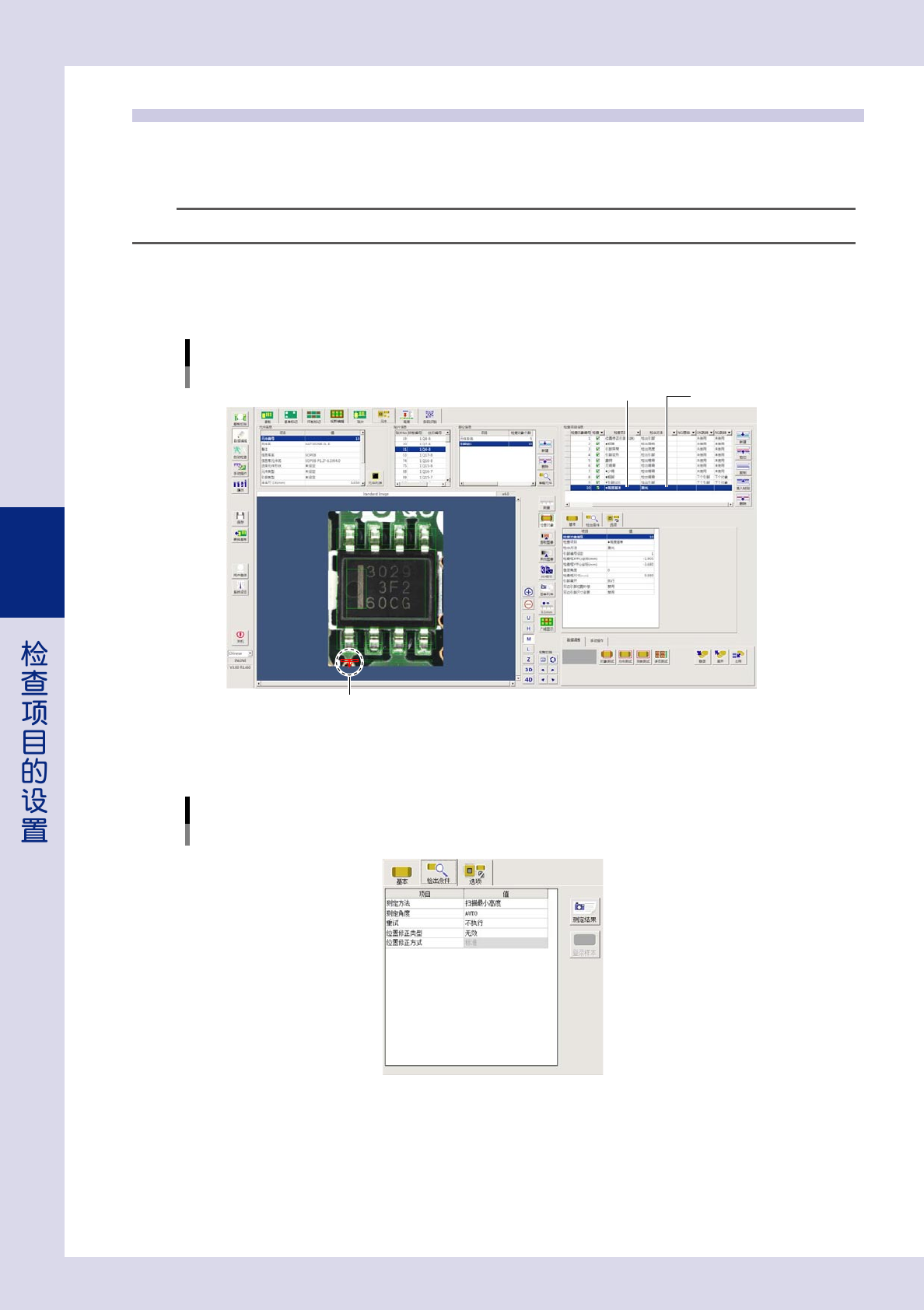

2.10 检出引脚
检出引脚，根据引脚的偏移量判定良否。
对象检查项目 ：位置修正 ( 元件边缘 )、位置修正 ( 引脚后端 )、引脚变形、位置修正 ( 元件前端 )、引脚过长
1
设置检出条件参数。
检出条件参数
检出方法：检出引脚
＜以“引脚变形”为例＞
26428-P7-00
提取尺寸
选择“自动”或“手动”设置检出引脚的最小尺寸。
选择“手动”时，需输入“提取尺寸 X、Y(mm)”。一般，选择“自动”。
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
‧
检查对象伸缩 ：
修正检查对象的检查位置，但对元件外侧方向上不进行修正。
‧
仅补偿屏蔽框 ：
只对选项参数中设置的屏蔽框位置进行修正。
4-25
4
2

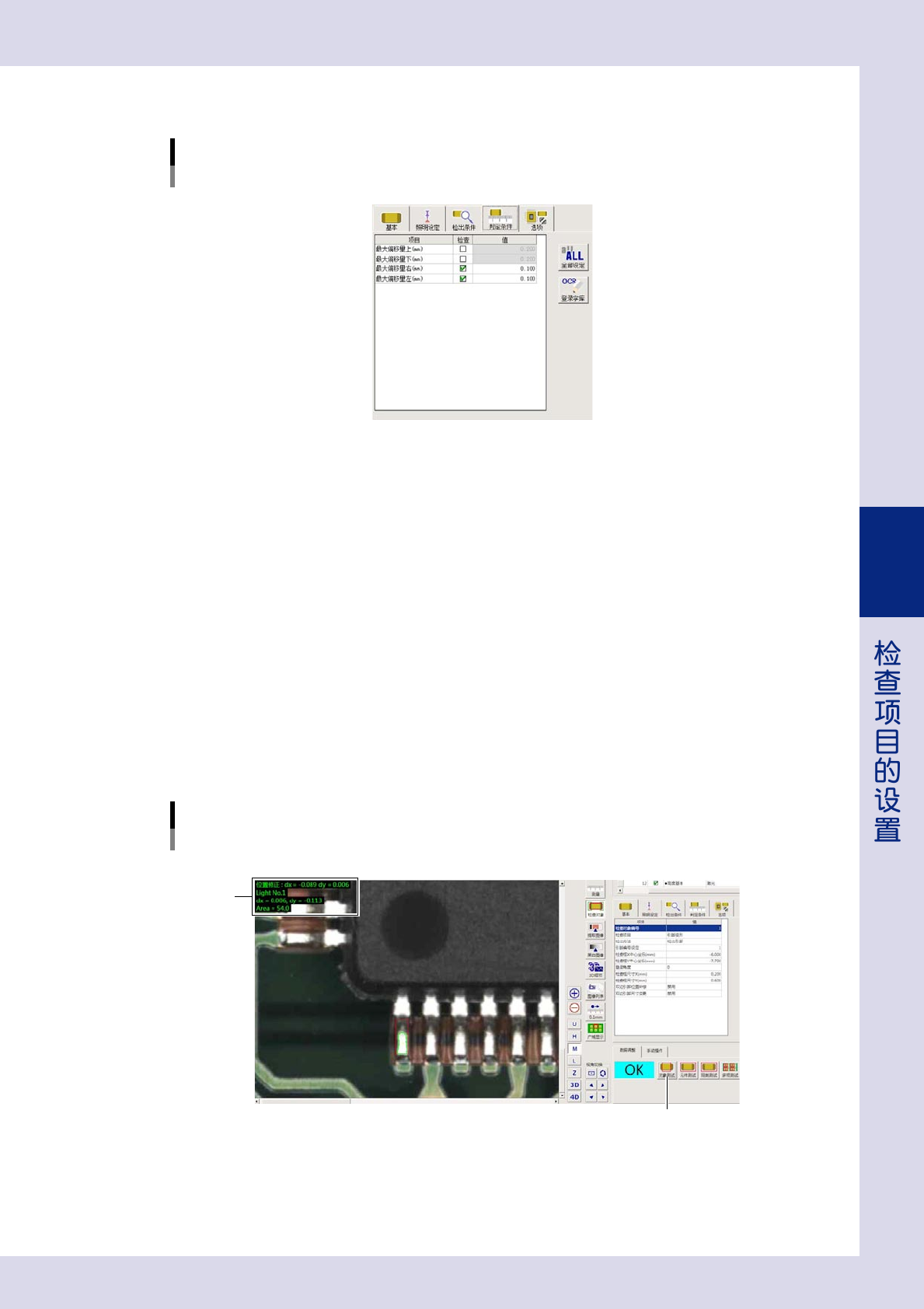

设置判定条件参数。
判定条件参数
检出方法：检出引脚
＜以“引脚变形”为例＞
26429-P7-00
最大偏移量上、下、右、左 (mm)
对识别到的面积的各条边，设置允许超出检查对象框时的超出量。
检出的各条边若超过此处的设定值时，判定为 NG。
对象检查项目 ：引脚变形、位置修正 ( 引脚边缘 )、位置修正 ( 引脚后端 )、位置修正 ( 引脚前端 )
最小面积 (%) ＞＝
检出的面积相对于检查对象面积的比率，若大于或等于此处的设定值时，判定为 OK。
对象检查项目 ：位置修正 ( 引脚边缘 )、位置修正 ( 引脚后端 )、位置修正 ( 引脚前端 )
最大面积 (%) ＜＝
检出的面积相对于检查对象面积的比率，若小于或等于此处的设定值时，判定为 OK。
对象检查项目 ：位置修正 ( 引脚边缘 )、位置修正 ( 引脚后端 )、位置修正 ( 引脚前端 )
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：检出引脚
检出值
[对象测试]按钮
＜以“引脚变形”为例＞
26430-P7-00
4-26
4
2.11 激光(选配)
“激光”检出方法，是使用选配的激光高度感应器检查高度时使用。检查高度需要创建 2 个检查对象。用先创建的
检查对象测定基板面的高度，作为检查高度的基准 ；用第 2 个检查对象测定想要测高的对象位置的高度，再将该
高度与基准高度之差作为检查对象位置的高度来判定良否。
参考
详细使用方法，请参照 YSi-V《选件手册》中的“激光高度感应器”的内容。
2.11.1 高度基准
创建“高度基准”检查对象，测定基板面的高度作为基准高度。
检查项目：高度基准
检出方法：激光
高度基准
“高度基准”检查对象(红框)
激光
26431-P7-00
1
设置检出条件参数。
检出条件参数
检出方法：激光
＜高度基准＞
26432-P7-00
测定方法
从下拉框中选择测定高度的方法。
‧
抽样 ：测定检查对象的中心坐标位置的高度作为基准高度。
‧
扫描最大高度 ：沿检查对象长方向的中心线扫描测定高度，将最大高度作为基准高度。
‧
扫描平均高度 ：沿检查对象长方向的中心线扫描测定高度，将平均高度作为基准高度。
‧
扫描最小高度 ：沿检查对象长方向的中心线扫描测定高度，将最小高度作为基准高度。
