4-28 4 2.11.2 元件翘起、翘脚、翘件 创建测定对象位置高度的检查对象，测定高度并根据与基准高度之间的高度差来判定良否。 检查项目：以“翘脚”为例 检出方法：激光 激光 翘脚 “翘脚”检查对象(红框) 26434-P7-00 1 设置检出条件参数。 检出条件参数 检出方法：激光 ＜以“翘脚”为例＞ 26435-P7-00 测定类型 从下拉框中选择“点测定”或“线扫描” 。 ‧ 点测定 ： 测定检查对象的中心坐标位置的高度。 ‧…
4-27
4
测定角度
从下拉框中选择激光高度感应器扫描测定高度时激光光束的反射方向 ( 角度 )。
选择“AUTO”时，激光的反射方向为元件的外侧方向。
重试
设置是否重新测定高度。
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。

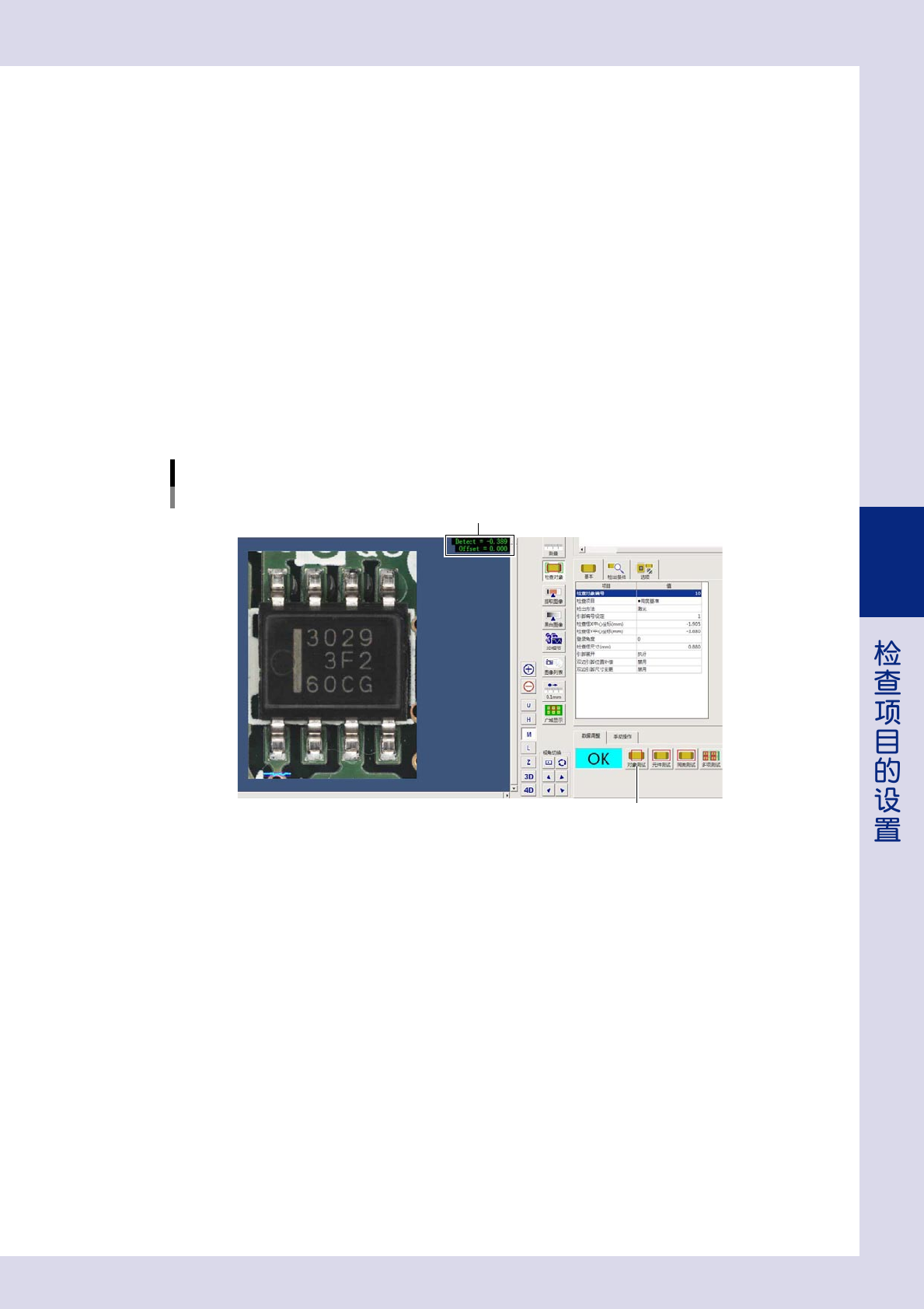

2
测定基准高度。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，测定高度。
如果无法正确测定高度时，需参考画面中显示的测定值修改各项参数的设定值或调整测定位置。
对象测试
检出方法：激光
测定值
[对象测试]按钮
＜高度基准＞
26433-P7-00
4-28
4

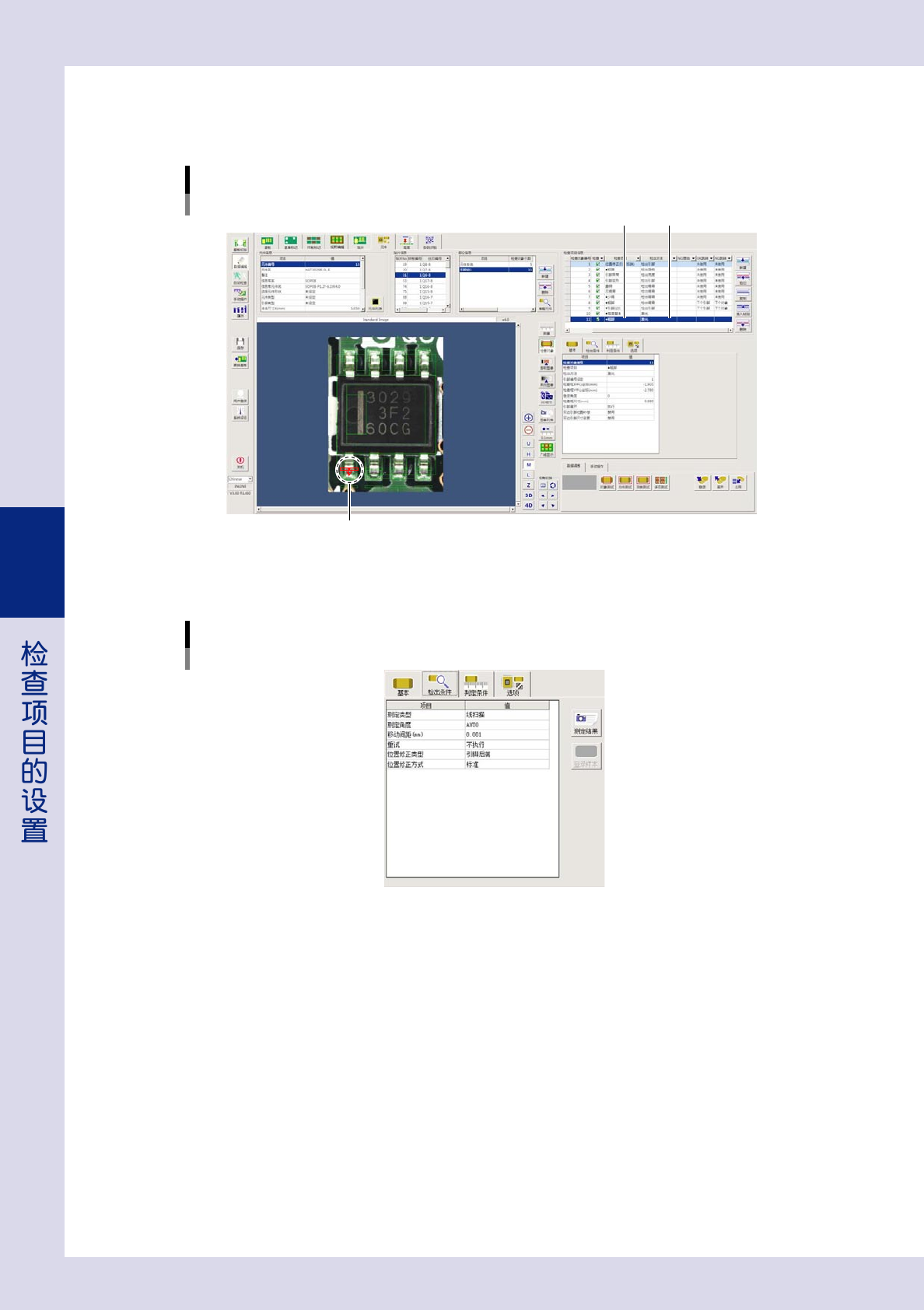

2.11.2 元件翘起、翘脚、翘件
创建测定对象位置高度的检查对象，测定高度并根据与基准高度之间的高度差来判定良否。
检查项目：以“翘脚”为例
检出方法：激光
激光翘脚
“翘脚”检查对象(红框)
26434-P7-00
1
设置检出条件参数。
检出条件参数
检出方法：激光
＜以“翘脚”为例＞
26435-P7-00
测定类型
从下拉框中选择“点测定”或“线扫描”。
‧
点测定 ：测定检查对象的中心坐标位置的高度。
‧
线扫描 ：沿检查对象长方向的中心线扫描测定高度。
测定角度
从下拉框中选择激光高度感应器扫描测定高度时激光光束的反射方向 ( 角度 )。
选择“AUTO”时，激光的反射方向为元件的外侧方向。
移动间距 (mm)
该参数只有将“测定类型”选择为“线扫描”时才显示。
输入激光高度感应器测定高度时的移动间距。参考值 ：0.001mm
重试
设置是否重新测定高度。选择“执行”时，激光高度感应器如下进行重新测定。
‧
“测定类型”为“点测定”时，激光高度感应器旋转 180 度后重新测定。
‧
“测定类型”为“线扫描”时，激光高度感应器在返程途中边扫描边重新测定。
4-29
4
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
2

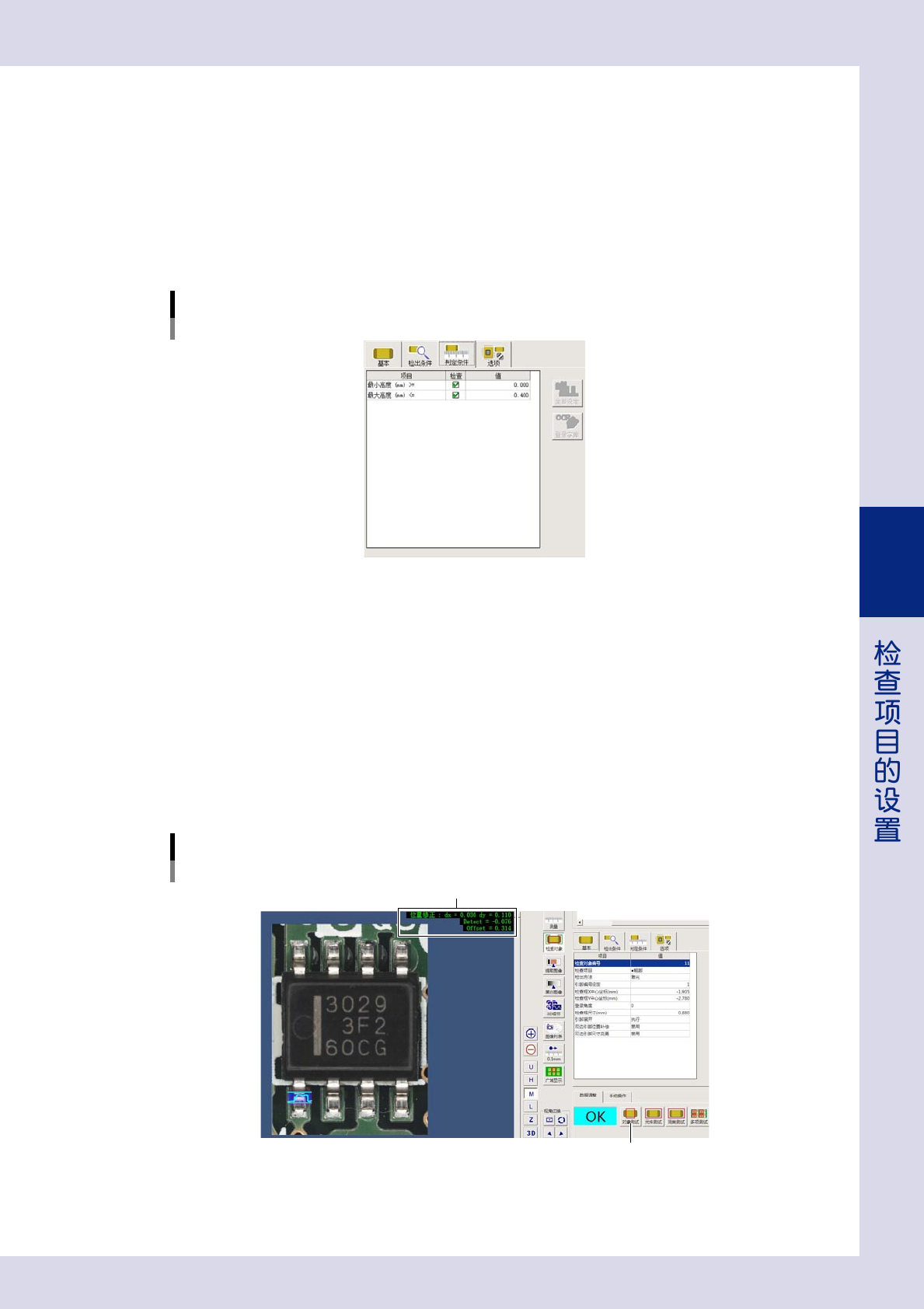

设置判定条件参数。
判定条件参数
检出方法：激光
＜以“翘脚”为例＞
26436-P7-00
最小高度 (mm) ＞＝
测得的对象位置的高度与基准高度 (“高度基准”检查对象的高度 ) 之差大于或等于此处的设定值时，
判定为 OK。
最大高度 (mm) ＜＝
测得的对象位置的高度与基准高度 (“高度基准”检查对象的高度 ) 之差小于或等于此处的设定值时，
判定为 OK。
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：激光
检出值
[对象测试]按钮
＜以“翘脚”为例＞
26437-P7-00
