4-30 4 2.12 3D 高度检查 ( 选配 ) “3D 高度检查”检出方法，是使用选配的 3D 投影仪检查高度时使用。首先，测定作为高度基准的高度 ( 基板面 )， 将其作为该元件的基准高度。再在该元件需检查高度的位置分别创建检查对象测定高度之后，将该高度与基准高 度之差作为检查对象位置的高度来判定良否。 2.12.1 高度基准 在部位信息“元件本体”的检查项目信息内创建“高度基准”检查对象，测定基板面的高度作为基准高度。该基 准…
4-29
4
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
2
设置判定条件参数。
判定条件参数
检出方法：激光
＜以“翘脚”为例＞
26436-P7-00
最小高度 (mm) ＞＝
测得的对象位置的高度与基准高度 (“高度基准”检查对象的高度 ) 之差大于或等于此处的设定值时，
判定为 OK。
最大高度 (mm) ＜＝
测得的对象位置的高度与基准高度 (“高度基准”检查对象的高度 ) 之差小于或等于此处的设定值时，
判定为 OK。
3
对检查对象进行测试。
按“数据调整”选项卡中的 [ 对象测试 ] 按钮，对设置的检查对象进行测试。
如果测试结果为 NG，即未被正确判定时，需参考画面中显示的检出值修改各项参数的设定值。
对象测试
检出方法：激光
检出值
[对象测试]按钮
＜以“翘脚”为例＞
26437-P7-00
4-30
4
2.12 3D 高度检查 ( 选配 )
“3D 高度检查”检出方法，是使用选配的 3D 投影仪检查高度时使用。首先，测定作为高度基准的高度 ( 基板面 )，
将其作为该元件的基准高度。再在该元件需检查高度的位置分别创建检查对象测定高度之后，将该高度与基准高
度之差作为检查对象位置的高度来判定良否。

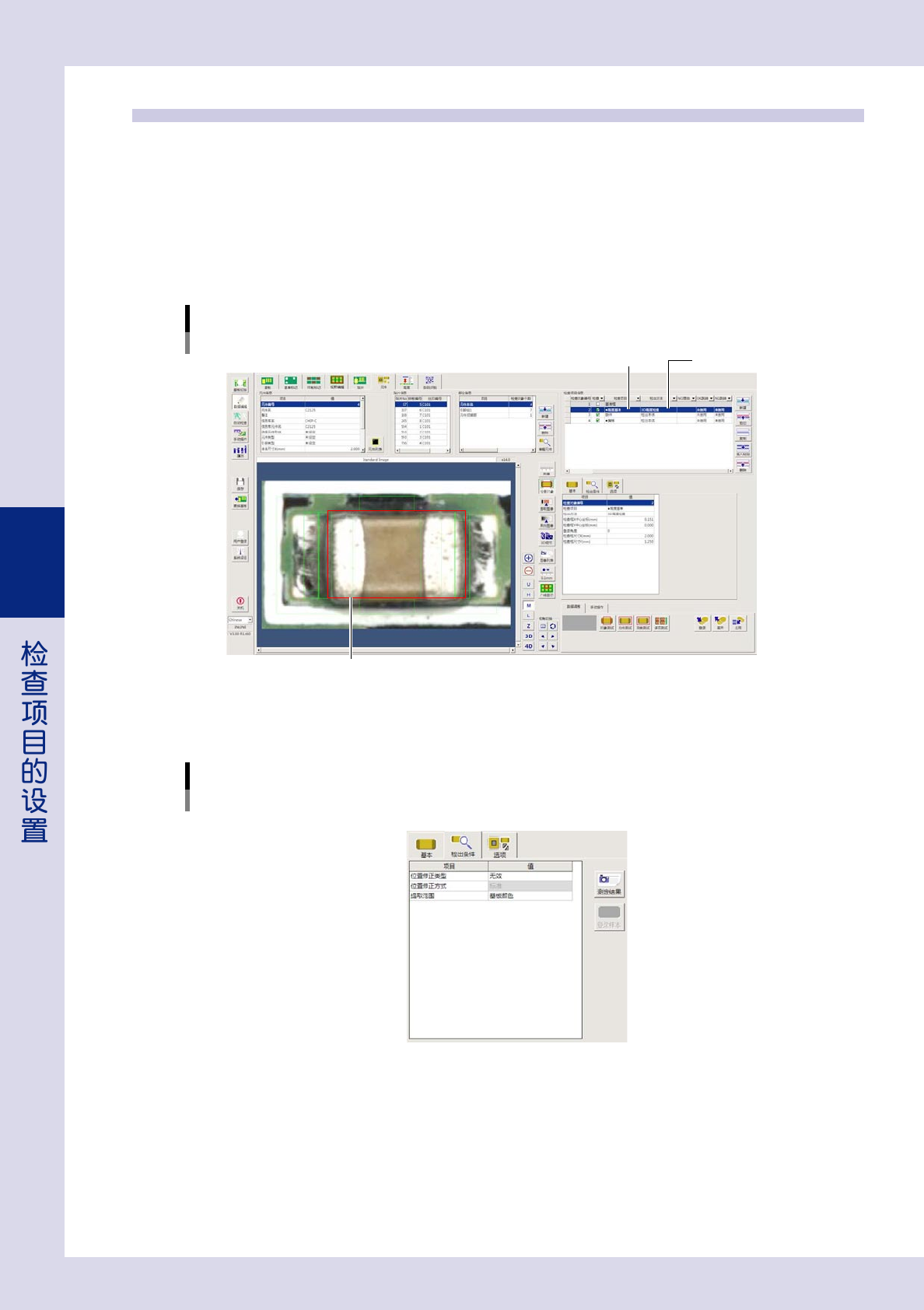

2.12.1 高度基准
在部位信息“元件本体”的检查项目信息内创建“高度基准”检查对象，测定基板面的高度作为基准高度。该基
准高度将作为该元件的基准高度，因此测定“高度基准”检查对象的高度会在检查该元件的其它检查项目之前进行。
检查项目：高度基准
检出方法：3D高度检查
高度基准
“高度基准”检查对象(红框)
3D高度检查
26438-P7-10
1
设置检出条件参数。
检出条件参数
检出方法：3D高度检查
＜高度基准＞
26439-P7-10
位置修正类型
选择进行位置修正时的位置基准。
位置修正方式
该参数只有“位置修正类型”的设置为“无效”以外的选项时才有效。
‧
标准 ：
对检查对象的检查位置进行修正。
4-31
4
提取范围
测定基准高度的方法从“检查框内”或“基板颜色”中选择。
■ 检查框内
将检查框内的高度作为基准高度。
设置方法 ：
将“高度基准”检查对象移到任意位置之后，根据该位置调节检查框的大小。
提取范围
检查框内
“高度基准”检查对象
26448-P7-00
■ 基板颜色
将“高度”选项卡画面的“高度基准”副选项卡中设置的高度作为基准高度。
设置方法 ：
1. 按 [ 提取图像 ] 按钮，确认只有检出的基准高度部分显示为红色。
2. 若未被正确检出时，修改“高度”选项卡画面的“高度基准”的“照明设定”参数。
提取范围
基板颜色
检出的基准高度
[提取图像]按钮
26449-P7-00
参考
关于“高度”选项卡的“高度基准”副选项卡的设置方法，请参照第 2 章“3.6.2 高度基准”的内容。
测定方法
该参数只有将“提取范围”选择为“检查框内”时才会显示。
从下拉框中选择计算基准高度的方法。
‧
平均值 ：计算检查框内的平均高度，作为基准高度。
‧
最大值 ：将检查框内的最大高度作为基准高度。
‧
最小值 ：将检查框内的最小高度作为基准高度。
‧
中央值 ：将检查框内的高度中间值作为基准高度。
‧
最大频度值 ：将检查框内最多的高度作为基准高度。
