2.1 工厂设定
下面，介绍检查机的工厂设定项目。

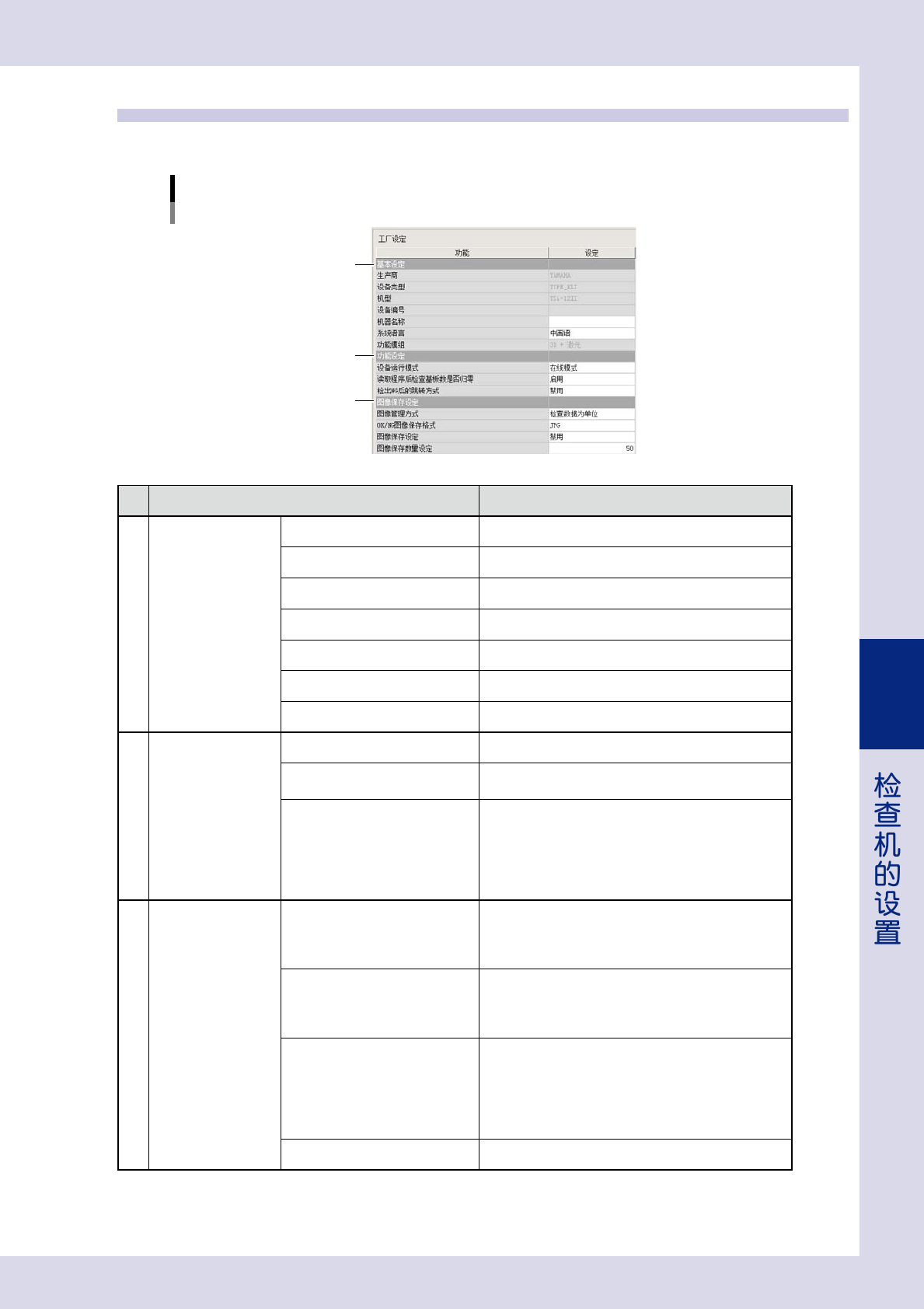

系统设定画面
设定 → 机器信息 → 工厂设定 1/2
3
1
2
26509-P7-00
项目 内容
1
基本设定 生产商 显示生产该检查机的生产商。
设备类型 显示该检查机的设备类型。
机型 显示该检查机的详细机型。
设备编号 显示该检查机的设备编号。
机器名称 输入向选配的基板维修站发送数据时想要附加的检查机名。
系统语言 设置使用的系统语言。
功能模组 设置安装在检查机上的机头种类。
2
功能设定 设备运行模式 选择在线模式或离线模式。
读取程序后检查基板数是否归零
若设置为“启用”，读入检查程序时会自动使基板的检查总
张数归零。
检出 NG 后的跳转方式
选择检出不良时想要跳过的检查对象。
-
禁用 ：不跳过。
-
元件单位 ：跳过同一元件的其余检查对象，从下一元件
继续检查。
-
引脚单位 ：跳过同一引脚号码的其余检查对象，从下一
引脚继续检查。
3
图像保存设定 图像管理方式
设置图像的保存位置。
-检查数据为单位 ：将图像保存到检查程序中。
-信息库为单位 ：作为信息库图像保存到信息库中。
其它检查程序也可以参照该图像。
OK/NG 图像保存格式
从 JPG、BMP 中选择保存图像的文件格式。一般选择 JPG。
选择 BMP 时，虽可以直接保存检查图像，但保存图像的时
间比 JPG 长，而且需要更多的可用空间。
请注意，如果可用空间不足，会导致检查被中断。
图像保存设定
*1
从“禁用”、“Ng 图像”、“所有图像”中选择是否自动保存
检查图像。
-
禁用 ：不自动保存检查图像。
-
Ng 图像 ：检出不良时，保存不良视野图像与基准标记
图像。
-
所有图像 ：保存所有的视野图像与基准标记图像。
图像保存数量设定 设置程序中可保存的最大基板张数。
*1
图像保存在检查数据文件夹的 NgImage 文件夹里。
5-10
5

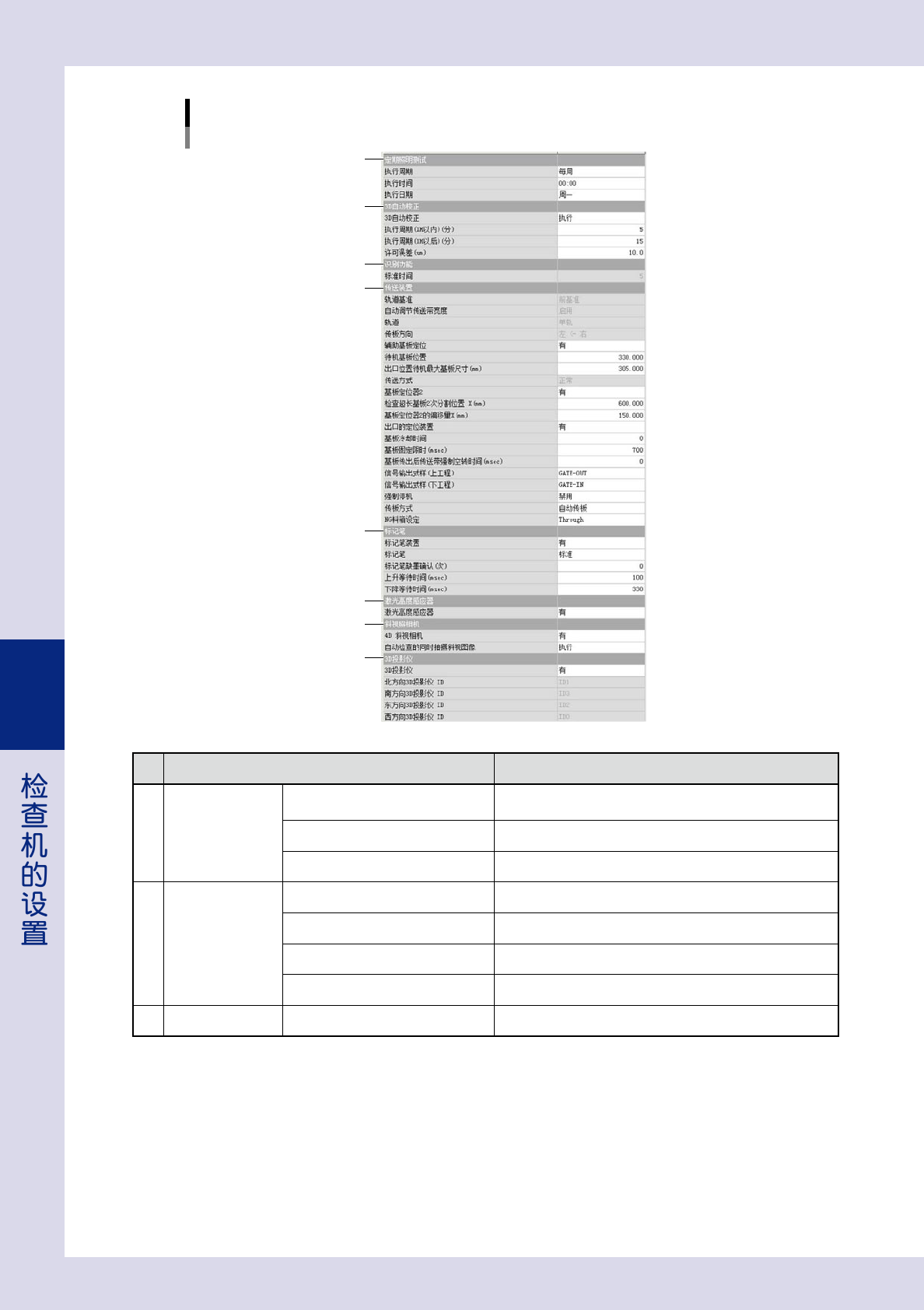

系统设定画面
设定 → 机器信息 → 工厂设定 2/2
5
6
4
7
8
9
10
11
26510-P7-00
项目 内容
4
定期照明测试
*1
执行周期
定期对照明的照度进行测试时设置。
从“不执行”、“每天”、“每周”中选择。
执行时间 执行周期选择为“每天”或“每周”时，指定开始测试照度的时间。
执行日期 执行周期选择为“每周”时，指定测试照度的星期。
5
3D 自动校正
3D 自动校正 使用 3D 自动校正时，选择“执行”。
执行周期 (1H 以内 )( 分 ) 设置启动检查机后 1 小时以内执行 3D 自动校正的时间间隔。
执行周期 (1H 以后 )( 分 ) 设置启动检查机 1 小时之后执行 3D 自动校正的时间间隔。
许可误差 (um) 设置进行 3D 自动校正时的许可误差。
6
识别功能 标准时间 显示相机移动之后到开始拍照的时间。
5-11
5
项目 内容
7
传送装置
轨道基准 显示调节传送宽度时作为基准的传送轨侧。
自动调节传送宽度
显示为“启用”时，在读入程序时自动调节传送宽度。
显示为“禁用”时，不会自动调节传送宽度。
轨道 从“单轨”与“双轨”中选择轨道的类型。
传板方向 显示传送基板的方向。
辅助基板定位 ( 选配 ) 配备辅助基板定位器时，选择“有”。
待机基板位置 设置可检查的基板尺寸 X(mm)。
出口位置待机最大基板尺寸 (mm) 设置可在出口位置待机的基板尺寸 X(mm)。
传送方式 一般使用“正常”。
基板定位器 2 ( 选配 ) 配备基板定位器 2 时，选择“有”。
检查超长基板 2 次分割位置 X(mm) 设置进行第 1 次检查时的 X 方向宽度。
基板定位器 2 的偏移量 X(mm) 设置基板定位器 2 距离主定位器的 X 方向距离。
出口的定位装置 ( 选配 ) 配备出口定位装置时，选择“有”。
基板冷却时间 设置为冷却基板而使基板在传送轨入口处待机的时间。
基板固定限时 (msec)
指定传入基板时，基板在挡板处停住后到基板被固定之间传送带
空转的时间。
基板传出后传送带强制空转时间 (msec) 指定传出基板之后的传送带空转时间。
信号输出式样 ( 上工程 )
*2
设置与上游机传送基板的信号式样。
信号输出式样 ( 下工程 )
*2
设置与下游机传送基板的信号式样。
强制停机
设置自动检查过程中检出不良时使检查机停机，并显示提示信息
的时机。从“禁用”、“输出前”、“输出后”选择。
-
禁用 ：不使用该功能。
-
输出前 ：基板在检查位置时显示提示信息。
-
输出后 ：基板从检查机传出之后显示提示信息。
传板方式
从“自动传板”、“自动反复”、“禁止反复模式”中选择传送基板
的方式。
-自动传板 ：进行通常的自动检查时选择。
-自动反复 ：传送同一基板连续进行自动检查。
-禁止反复模式 ：连续进行自动检查，但禁止传送同一基板。
NG 料箱设定 使用 NG 料箱时，选择 NG 料箱的种类。不使用时，选择“Through”。
8
标记笔 ( 选配 )
标记笔装置 配备标记笔装置 ( 选配 ) 时，设置为“有”。
标记笔 从“标准”、“高速”中选择标记笔的类型。
标记笔缺墨确认 ( 次 ) 以基板张数为单位设置检查标记笔是否缺墨的间隔。
上升等待时间 (msec) 设置标写之后到标记笔上升之间的时间。
下降等待时间 (msec) 设置标记笔移到标写位置之后到标记笔下降之间的时间。
9
激光高度感应器
(选配)
激光高度感应器 配备激光高度感应器 ( 选配 ) 时，设置为“有”。
10
斜视照相机 ( 选配 )
4D 斜视相机 配备 4D 斜视相机时，设置为“有”。
自动检查的同时拍摄斜视图像
设置进行自动检查的同时是否拍摄斜视图像。
拍摄图像时，设置为“执行”。
11
3D 投影仪 ( 选配 )
3D 投影仪
*3
配备 3D 投影仪时，设置为“有”。
北方向 3D 投影仪 ID
*3
使用时，选择“ID1”。
南方向 3D 投影仪 ID
*3
使用时，选择“ID3”。
东方向 3D 投影仪 ID
*3
使用时，选择“ID2”。
西方向 3D 投影仪 ID
*3
使用时，选择“ID0”。
*1
设置了定期照明测试时，在过了所设时间之后开始自动检查之前进行照明测试。
*2
自动检查中的信号在 [ 自动检查 ]-“传送装置”选项卡画面确认。
*3
3D 投影仪在 iPro 离线编程软件 ( 选配 ) 中也需要设置。
