5-16 5 2.6 信号灯编辑 下面，介绍有关信号灯的设置项目。检查机的信号灯为多层信号灯，从上往下分别为第 1 灯、第 2 灯、第 3 灯。 各灯可分别进行设置。 ‧ 多层信号灯 设置在检查机各种状态下信号灯的显示。第 1 灯到第 3 灯的显示， 分别从下拉框中选择“不进行控制” 、 “关” 、 “开” 、 “闪烁” 。 可以设置的项目、状态，请参照下表。 ‧ 蜂鸣器 设置在检查机各种状态下蜂鸣器是否鸣响报警，从下拉框中选择“不控制…
5-15
5

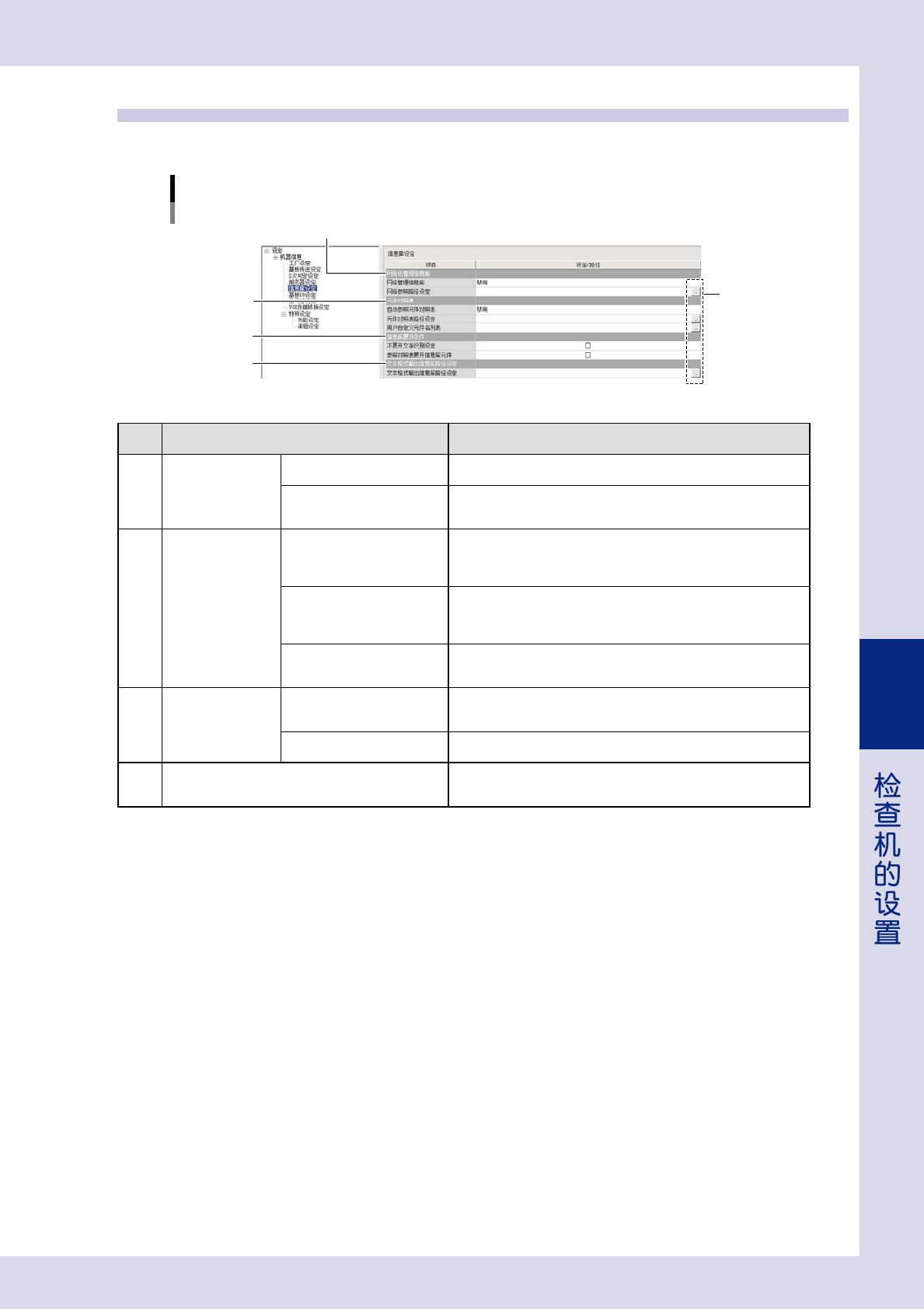

2.5 信息库设定
下面，介绍与元件信息库相关的设置项目。
系统设定画面
设定 → 机器信息 → 信息库设定
1
3
2
4
[浏览]按钮
26514-P7-00
项目 内容
1
网络化管理信息库 网络管理信息库 想要将信息库保存到 Machine 文件夹以外的位置时，选择“启用”。
网络参照路径设定
“网络管理信息库”选择为“启用”时，显示所参照的信息库的保存
路径。想要设置或更改保存信息库的位置时，按 [ 浏览 ] 按钮之后选择。
2
元件对照表 自动参照元件对照表
转换数据时，如果使用元件对照表，选择“启用”。
元件对照表，是使贴片机的元件名与检查机的信息库元件名建立关联
的文件。
元件对照表路径设定
“自动参照元件对照表”选择为“启用”时，显示所参照的元件对照
表的保存路径。想要设置或更改保存元件对照表的位置时，按 [ 浏览 ]
按钮之后选择。
用户自定义元件名列表
使用用户自定义的元件名列表时，指定保存该元件名列表的路径。
按 [ 浏览 ] 按钮之后指定。
3
信息库展开条件 不展开文字识别设定
如果勾选，在展开信息库时，检出方法为“文字识别”的检查对象，
其判定条件参数中的“检查字符串”的设置不会被更改。
参照对照表展开信息库元件 展开信息库时，参照对照表粘贴信息库元件名。
4
文本格式输出信息库路径设定
显示按下信息库画面的 [ 输出文本文件 ] 按钮时数据的保存路径。
想要设置或更改保存位置时，按 [ 浏览 ] 按钮之后选择。
5-16
5

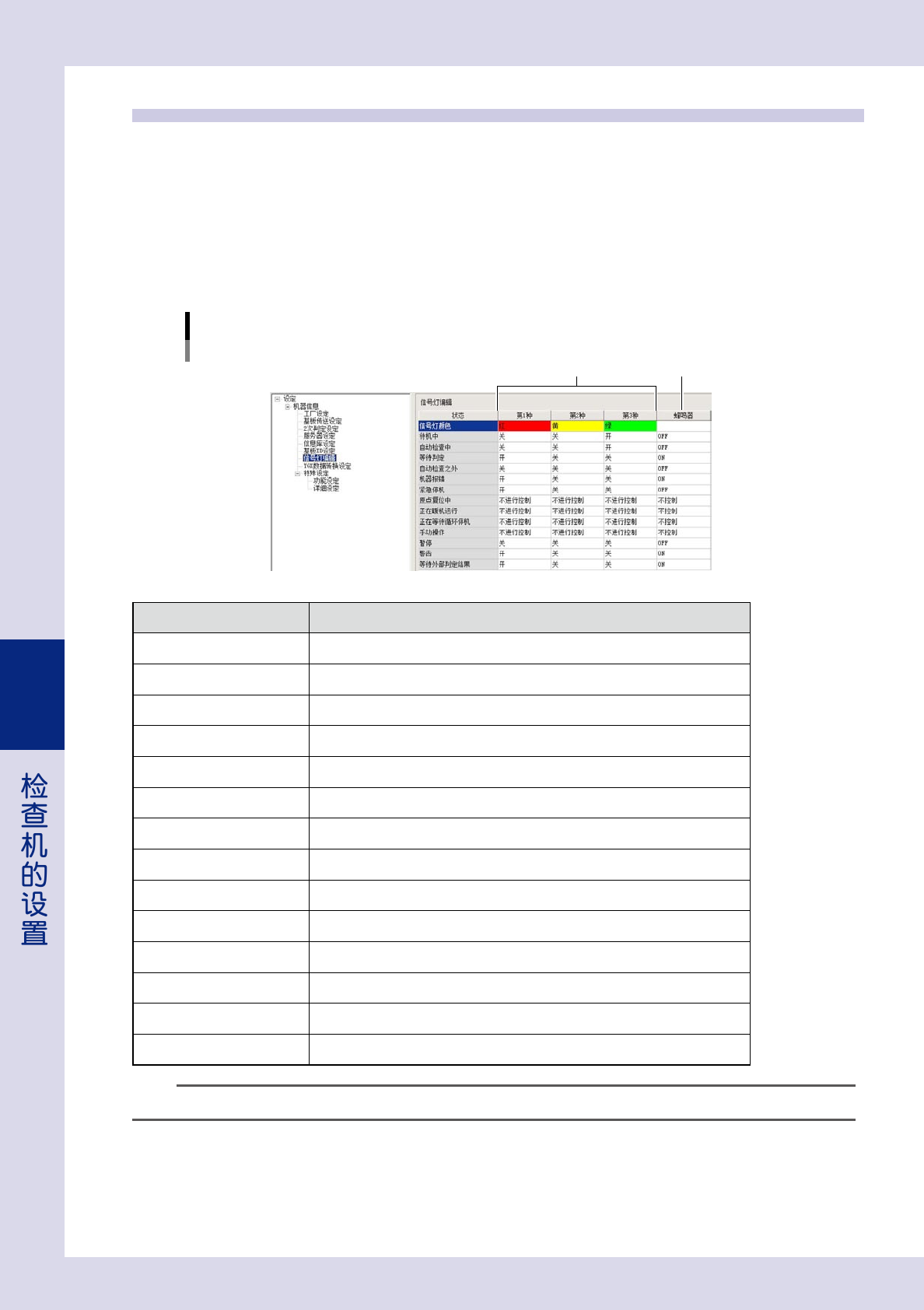

2.6 信号灯编辑
下面，介绍有关信号灯的设置项目。检查机的信号灯为多层信号灯，从上往下分别为第 1 灯、第 2 灯、第 3 灯。
各灯可分别进行设置。
‧
多层信号灯
设置在检查机各种状态下信号灯的显示。第 1 灯到第 3 灯的显示，分别从下拉框中选择“不进行控制”、“关”、“开”、“闪烁”。
可以设置的项目、状态，请参照下表。
‧
蜂鸣器
设置在检查机各种状态下蜂鸣器是否鸣响报警，从下拉框中选择“不控制”、“OFF”、“ON”、“闪烁”、“BEEP”。
系统设定画面
设定 → 机器信息 → 信号灯编辑
多层信号灯 蜂鸣器
26515-P7-00
项目 状态
信号灯颜色 显示亮灯的颜色。
待机中 等待传入基板的状态。
自动检查中 正在进行自动检查。
等待判定 在 2 次判定画面等待判定时的状态。
自动检查之外 除自动检查外的状态。
机器报错 检查机处于报错状态。
紧急停机 检查机处于紧急停机状态。
原点复位中 正在返回原点。
正在暖机运行 正在进行暖机运行。
正在等待循环停机 正在等待循环停机
手动操作 正在进行手动操作。
暂停 检查机处于暂停状态。
警告 检查机正处于警告状态。
等待外部判定结果 正在等待集中管理判定系统 ( 选配 ) 的判定。
参考
设置为“不进行控制”或“不控制”的项目，即使检查机进入该项目的状态，信号灯或蜂鸣器仍保持前一状态不变。
5-17
5

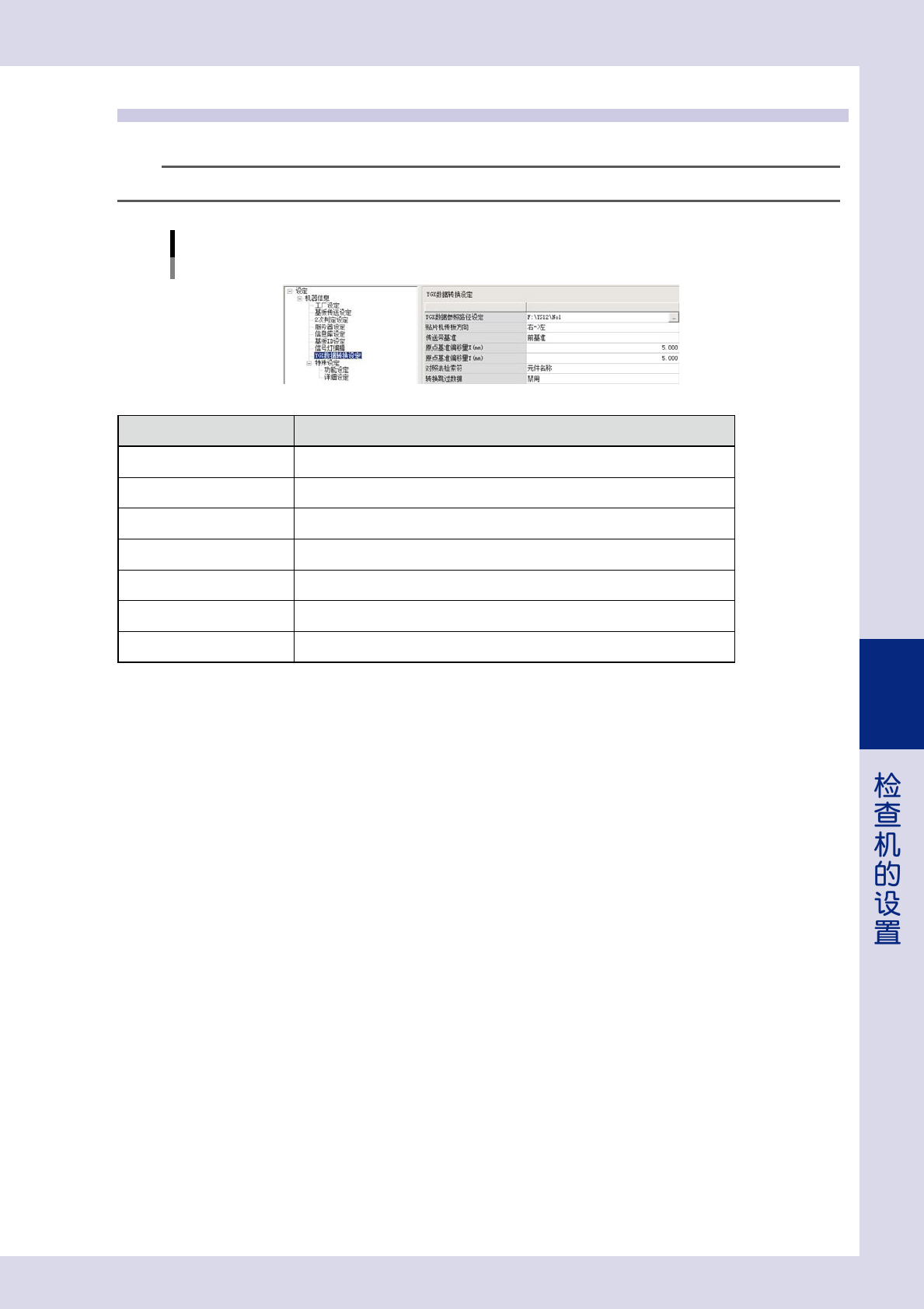

2.7 YGX 数据转换设定
下面，介绍从贴装数据创建检查程序时的详细设置项目。
参考
关于转换数据的操作方法，请参阅第 2 章“2.2 从转换数据到保存图像”。
系统设定画面
设定 → 机器信息 → YGX数据转换设定
26516-P7-00
项目 内容
YGX 数据参照路径设定 指定保存准备转换的 YGX 数据的文件夹。
贴片机传板方向 选择贴片机传送基板的方向。
传送带基准 选择贴片机传送轨的固定侧。
原点基准偏移量 X(mm) 输入要转换的基板的原点坐标 X。
原点基准偏移量 Y(mm) 输入要转换的基板的原点坐标 Y。
对照表检索符 指定转换数据时是将对照表中的“元件名称”还是“备注名称”作为元件名使用。
转换跳过数据 设置在转换数据时是否转换 YGX 数据中被设置为跳过的元件。
