1-6
1

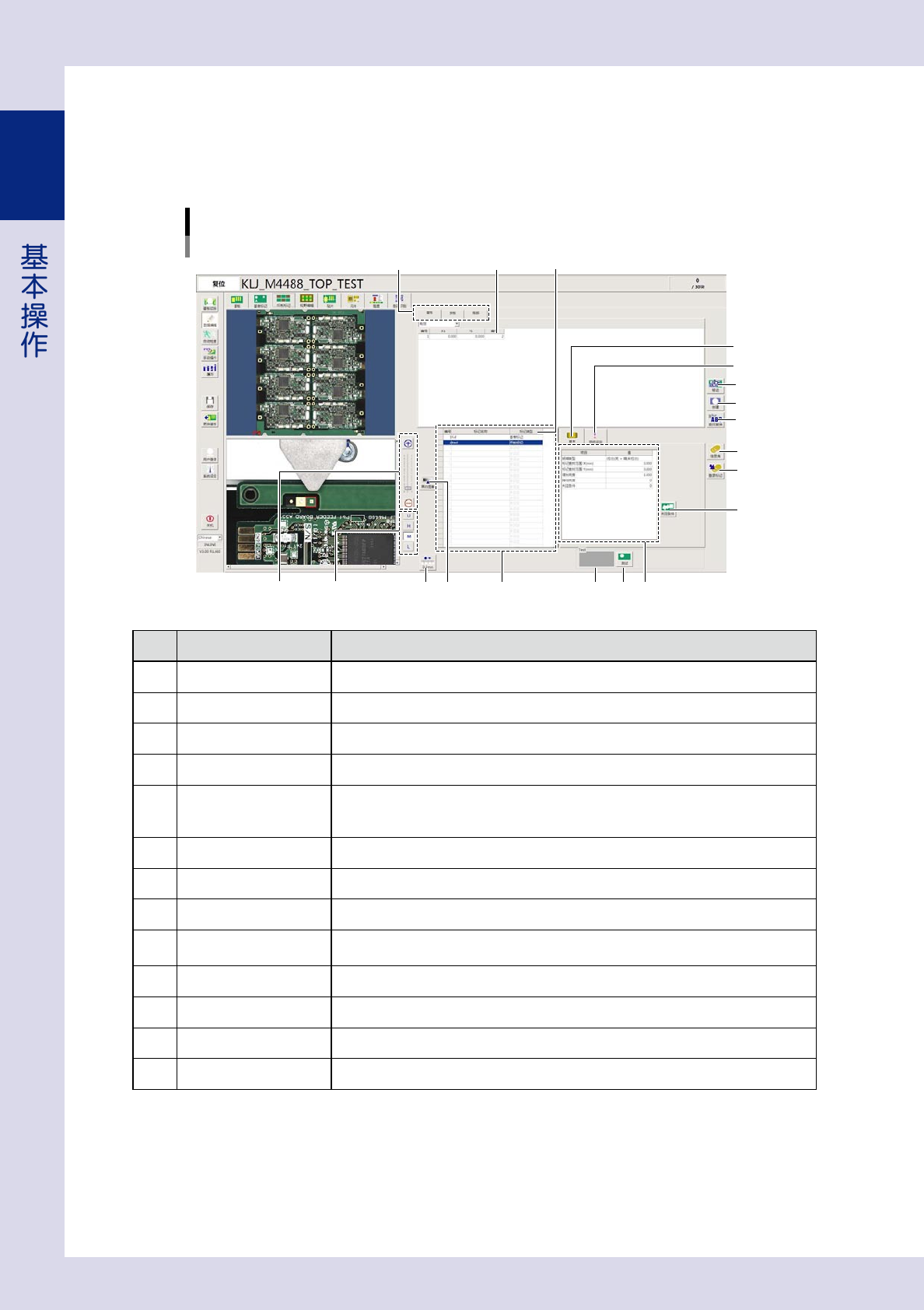

1.4.3 “坏板标记”画面
在坏板标记画面，可以创建与设置基板坏板标记、拼板坏板标记与局部坏板标记。
坏板标记功能，是在基板上某个指定的点贴上标记 ( 坏板标记 )，检查机对该标记进行识别后，取消检查该元件的
功能。
[数据编辑] -“坏板标记”画面
1
9
11 10 12 13
标记数据列表
标记列表
2
3
4
7
8
5 6
标记类型栏
参数列表
基本参数
照明设定参数
26105-P7-10
项目、按钮名 功能
1
基板、拼板、局部 从基板坏板标记、拼板坏板标记、局部坏板标记中选择想要使用的坏板标记。
2
移动 使相机移到在标记列表中选定的标记坐标位置 (X、Y)。
3
创建 将识别到的标记中心作为坏板标记的位置坐标登录到标记列表中。
4
查找替换 查找或替换在拼板坏板标记或局部坏板标记列表中登录的项目。
5
图像缩放
＋ ：放大显示坏板标记的图像。
－ ：缩小显示坏板标记的图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
6
照明按钮 切换坏板标记图像的照明。可以从 U、H、M、L 照明中选择使标记清晰可见的照明。
7
信息库 打开标记信息库画面，可以选择标记信息库中的坏板标记复制到标记数据列表中使用。
8
登录标记 将创建的坏板标记登录到标记信息库。
9
判定条件
*
设置识别坏板标记时的判定条件。
按该按钮，打开“坏板标记规格值设定界面”对话框，设置检出时与不检出时的规格值。
10
黑白图像 显示在“照明设定”参数中所设条件下的黑白图像。
11
移动间距 按该按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
12
测试结果 显示坏板标记的识别测试结果。
13
测试 按 [ 测试 ] 按钮，对坏板标记进行识别测试。
*
该按钮在 iPro 离线编程软件 ( 选配 ) 中无法使用。
1-7
1

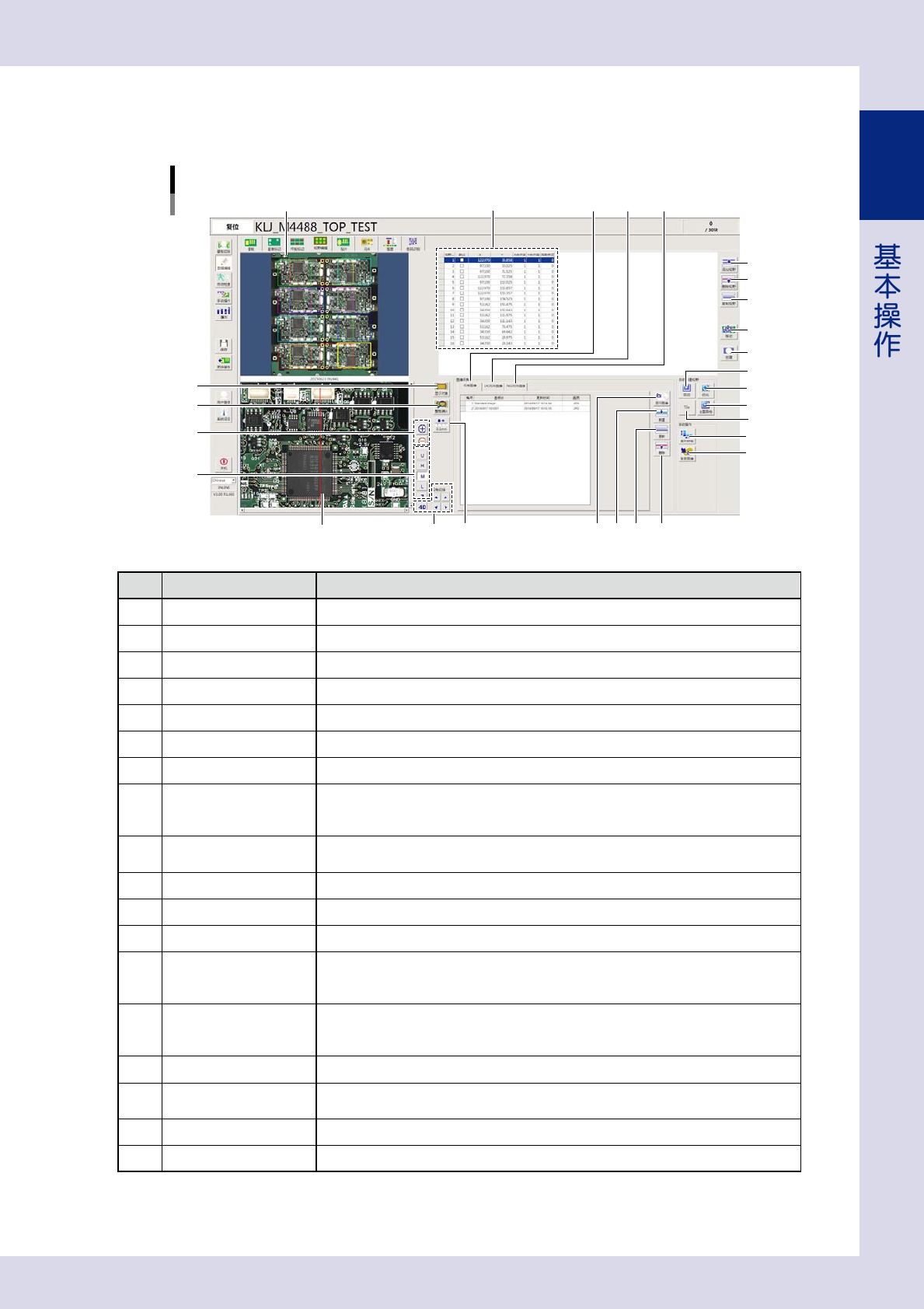

1.4.4 “视野编辑”画面
在视野画面上，可以登录、编辑检查视野与保存视野图像。
[数据编辑] “视野编辑”画面
6
7
8
9
6
7
视野分布图 视野列表
视野图像
1
2
3
4
5
19
20
22
23
24
1110 1615
12
21
1817
13 14
26106-P7-10
项目、按钮名 功能
1
添加视野
*1
在选定的视野右下方添加视野。
2
删除视野
*1
删除选定的视野。
3
复制视野
*1
复制选定的视野。
4
移动
*1
显示选定的视野图像。直接在视野分布图上选定视野也可以切换视野的图像。
5
创建
*1
在视野列表中登录显示的坐标。
6
显示对象 在视野图像上显示检查对象。
7
整板确认 显示基板整板的检查对象。
8
图像缩放
＋ ：放大显示视野图像。
－ ：缩小显示视野图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
9
切换显示
U、H、M、L 按钮切换视野图像的照明。
Z 按钮
*2
以灰度显示视野图像的高度。
10
4D
*3
、视角切换
*3
显示斜视相机的图像。按视角切换按钮可以切换视角。
11
移动间距
*
按该按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
12
标准图像 列表显示保存在检查程序中的基板图像。
13
OK 元件图像
列表显示完成自动检查之后保存的良品元件的图像。
良品图像只有将“系统设定”-“工厂设定”画面的“图像保存设定”设置为“所有图像”时
才会被保存。
14
NG 元件图像
列表显示完成自动检查之后保存的不良元件的图像。
不良图像只有将“系统设定”-“工厂设定”画面的“图像保存设定”设置为“Ng 图像”或
“所有图像”时才会被保存。
15
显示图像 显示在“标准图像”、“OK 元件图像”、“NG 元件图像”选项卡中选定的图像。
16
新建
*1
将准备新拍摄的所有视野图像与标记图像作为标准图像保存。
保存了图像之后，请务必按按钮区的 [ 保存 ] 按钮保存检查程序。
17
更新
*1
在“标准图像”列表中选定图像之后，按该按钮，可以覆盖保存图像。
18
删除 删除选定的基板 ID 的所有图像。
1-8
1
项目、按钮名 功能
19
自动
*1
在考虑检查对象的位置、大小的基础上自动创建视野。
20
优化
*1
修改视野号码，使相机的移动时间缩短到最短。
21
全面异物 在基板上尚未创建视野的位置添加新的检查视野。
22
Tile
*1
在基板整板上均匀地创建视野。
23
展开拼板 打开“展开拼板”画面，可以通过“间距扩展”或“旋转展开”复制多个视野。
24
登录图像 登录基板上所有元件的图像。
*1
该按钮在 iPro 离线编程软件 ( 选配 ) 中无法使用。
*2
只有选配了 3D 投影仪的检查机才可以使用。
*3
只有选配了 4D 斜视相机的检查机才可以使用。
