1-10 1 1.4.6 “元件”画面 在元件画面，可以对贴装在基板上的元件编辑元件数据。 [数据编辑] -“元件”画面 5 1 2 3 4 6 7 8 9 元件信息 贴片信息 部位信息 检查项目信息 参数 15 14 13 12 23 10 11 22 21 20 16 18 19 17 26108-P7-10 项 目 功 能 元件信息 显示当前所选元件的信息。 贴片信息 列表显示当前所选元件的贴装信息。选定行，画面显示该丝印编号的元…
1-9
1
1.4.5 “贴片”画面
在贴片画面中，可以设置与贴片相关的数据，如元件的贴装位置、元件编号等内容。
[数据编辑] -“贴片”画面
贴片信息：当前选定的基板的贴装信息
元件信息：贴装在基板上的元件的信息视野图像
视野分布图
1
2
3
4
5
6
7
8
9
10
12
11
1715 1813
14 19
20
16
21
26107-P7-10
项目 按钮名 功能
贴片信息
1 添加 添加贴片信息。
2 剪切
将选定的行复制到剪贴板后删除所选行。被删除行以下的行向上移动。被剪切的数据会被保
存直到进行了“插入粘贴”或“剪切”、“复制”了其它数据为止。
3 复制 将选定的行复制到剪贴板。
4 插入粘贴
在贴片信息中插入或覆盖剪贴板上的数据。按该按钮，打开“添加 Ref”的对话框之后可以
选择添加方法。
5 删除 删除选定的行。被删除行以下的行会向上移动。
6 查找替换 指定条件，查找和替换贴片信息。
元件信息
7 剪切
将选定的行复制到剪贴板后删除所选行。被删除行以下的行向上移动。被剪切的数据会被保
存直到进行了“粘贴”或“剪切”、“复制”了其它数据为止。
8 复制 将选定的行复制到剪贴板。
9 粘贴 选择粘贴数据的位置之后，按该按钮，剪贴板上的数据被粘贴到选定的行。
10 删除 删除选定的行。被删除行以下的行会向上移动。
11 查找替换 指定条件，查找和替换元件信息。
12 创建元件 按该按钮，画面切换到“元件”选项卡画面，可以创建元件信息库。
其它
13 图像缩放
＋ ：放大显示视野图像。
－ ：缩小显示视野图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
14 切换显示
U、H、M、L 按钮切换视野图像的照明。
Z 按钮以灰度显示视野图像的高度。（Z 按钮只有选配了 3D 投影仪时才可以使用）
15 移动间距 按该按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
16 数据确认 对检查程序进行自检，检查是否存在矛盾的数据。
17 未粘贴 LIB 在元件信息列表中显示未粘贴信息库的元件。
18 粘贴 LIB 将选定的元件信息库粘贴在“贴片”画面的元件上。
19 全部登录 一次性登录当前检查程序中的全部元件信息库。
20 展开拼板 打开“展开拼板”画面，可以通过“间距扩展”或“旋转展开”复制多个视野。
21 测量
显示光标所在位置的坐标与亮度。
在视野图像上拖动鼠标可以测量距离。
1-10
1

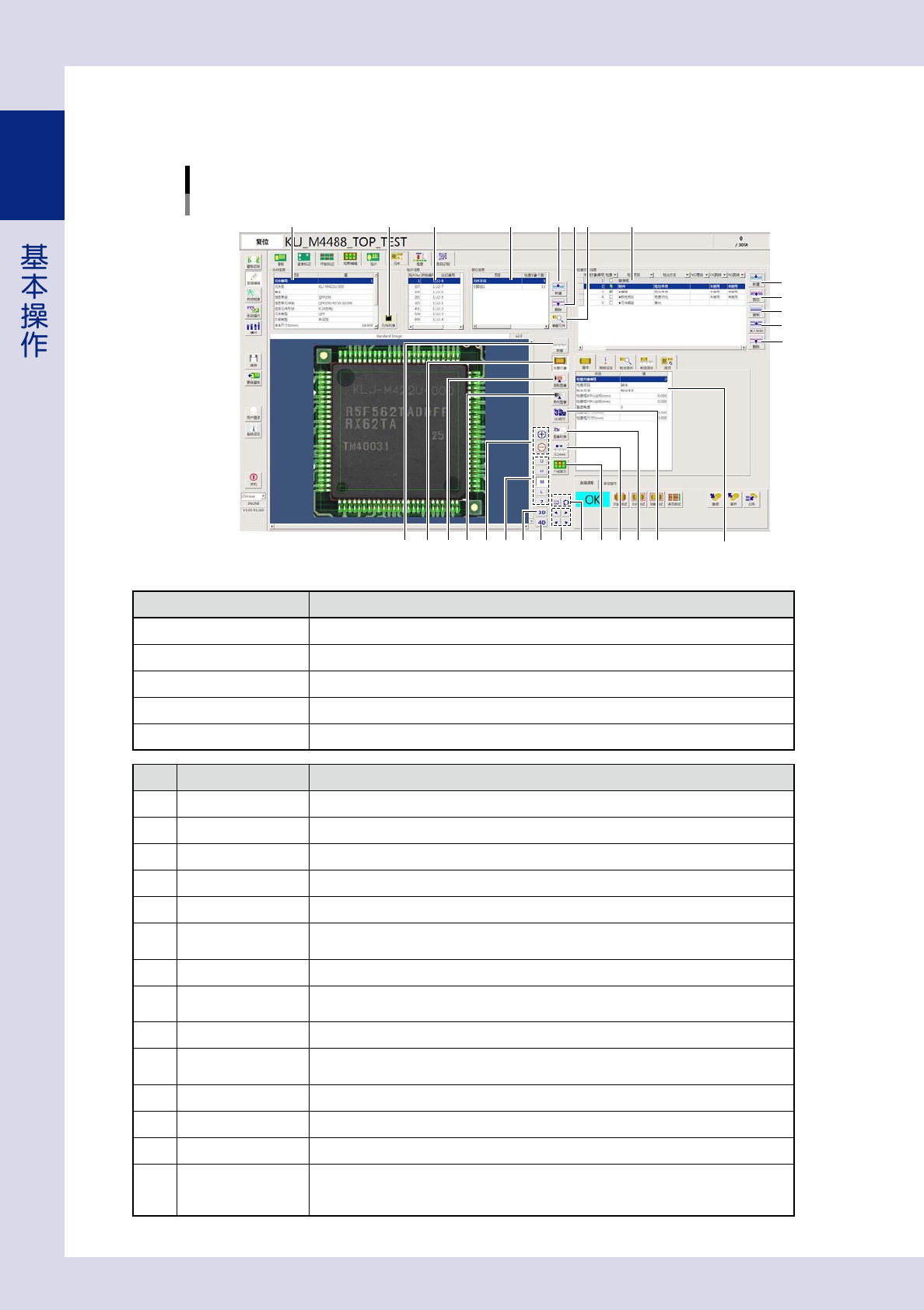

1.4.6 “元件”画面
在元件画面，可以对贴装在基板上的元件编辑元件数据。
[数据编辑] -“元件”画面
5
1
2 3 4
6
7
8
9
元件信息 贴片信息 部位信息 检查项目信息
参数
15141312 2310 11 22 21 2016 18 19 17
26108-P7-10
项目 功能
元件信息 显示当前所选元件的信息。
贴片信息 列表显示当前所选元件的贴装信息。选定行，画面显示该丝印编号的元件图像。
部位信息 显示当前所选元件信息库的部位信息。
检查项目信息 显示在“部位信息”中选定的部位的检查对象。
参数 显示在“检查项目信息”中选定的检查对象的参数。
按钮名 功能
1
元件列表 打开“元件列表”对话框，显示贴装在基板上的元件一览表。
2
新建 添加新的信息库部位信息。
3
删除 删除选定的行。被删除行以下的行会向上移动。
4
编辑元件 打开“元件信息编辑界面”对话框，可以编辑引脚等的位置信息。
5
新建 添加检查对象。
6
剪切
将选定的行复制到剪贴板后删除所选行。被删除行以下的行向上移动。被剪切的数据会被保
存直到进行了“插入粘贴”或“剪切”、“复制”了其它数据为止。
7
复制 将选定的行复制到剪贴板。
8
插入粘贴
在检查项目信息中插入或覆盖剪贴板上的数据。按该按钮，打开“添加检查对象”的对话框
之后可以选择添加位置。
9
删除 删除选定的行。被删除行以下的行会向上移动。
10
测量
显示光标所在位置的坐标与亮度。
在元件图像上拖动鼠标可以测量距离。
11
检查对象 显示或隐藏检查对象框。
12
提取图像 以红色显示提取的区域。
13
黑白图像 显示在“照明设定”参数中所设条件下的黑白图像。
14
图像缩放
＋ ：放大显示检查对象的图像。
－ ：缩小显示检查对象的图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
1-11
1
按钮名 功能
15
切换显示
U、H、M、L 按钮切换视野图像的照明。
Z 按钮
*1
以灰度显示视野图像的高度。
16
3D
*1
显示元件的 3D 图像。
按正上方视角按钮，可以显示元件的俯视图。
按旋转按钮，可以使元件图像转动或停止转动。
17
正上方视角
*1
、旋转
*1
18
4D
*2
显示斜视相机的图像。按视角切换按钮可以切换视角。
19
视角切换
*2
20
3D 细节
*1
显示元件的 3D 详细信息。
21
图像列表
打开“图像列表”对话框，显示保存在检查程序中的图像列表。可以从图像列表中选择想要
显示的图像。
22
移动间距 按此按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
23
广域显示 进行大范围显示。
*1
只有选配了 3D 投影仪的检查机才可以使用。
*2
只有选配了 4D 斜视相机的检查机才可以使用。
[数据编辑] -“元件”画面
75 6
8
9
1 2 3 4
10 12 13 15
“数据调整”选项卡
“手动操作”选项卡
1411
26109-P7-10
选项卡名 按钮名 功能
数据调整 1 对象测试 对选定的检查对象进行测试，并显示测试结果。
2 元件测试 对选定的元件的所有检查对象进行测试，并显示测试结果。
3 同类测试 对与选定的元件相同的元件进行测试，并显示测试结果。
4 多项测试
设置测试条件之后再进行测试。
( 参照后述第 3 章“2.4.5.检查对象的数据调整”中的“多项测试”。)
5 登录 将所选元件的检查对象登录到信息库中。
6 展开 按照设置的条件将信息库展开到检查程序中。
7 应用 将选定的信息库粘贴到元件图像上。
8 测试结果 显示测试的结果。
手动操作 9 一次变更
设置条件之后，一次性替换符合条件的检查对象的参数。
( 参照后述第 3 章“2.5一次变更”)
10 创建元件 创建元件信息库。
11 信息库 显示选定的元件信息库的详细内容。
12 登录图像 保存元件信息库的图像。
13 文本输出 以文本格式输出元件信息库。
14 数据确认 对检查程序进行自检，检查是否存在矛盾的数据。
15 编辑引脚 创建元件部位信息中的引脚组。
