1-14 1 1.5 “自动检查”画面 自动检查基板时，按 [ 自动检查 ] 按钮。 下面，介绍按 [ 自动检查 ] 按钮后显示的各个选项卡画面的项目与按钮的功能。 1.5.1 “检查”画面 在检查画面，可以开始与停止自动检查，显示判定结果。 [自动检查] -“检查”画面 2 4 5 1 10 14 11 6 3 7 8 12 9 13 ■ 检查机 ■ iPro离线编程软件(选配) 26111-P7-00 项目、按钮名 功能 1 判定模…
1-13
1
1.4.8 “条码识别”画面
条码识别，是读取基板上的 QR 码后将其作为该基板的基板 ID 使用的功能。基板 ID 在输出 SPC 数据或将检查结
果输出到基板维修站 ( 选配 ) 时使用。在条码识别画面可以设置与编辑识别条码的条件。
[数据编辑] -“条码识别”画面
2
3
5
8
1
7
6
4
131210 9
11
条码列表
条码数据列表
26110-P7-00
项目、按钮名 功能
1
移动 使相机移到在条码列表中选定的 X、Y 坐标位置。
2
创建 将识别到的条码中心作为条码识别的位置坐标登录到列表中。
3
查找 目前尚未使用。
4
删除 目前尚未使用。
5
登录标记 将选定的条码登录到信息库。
6
信息库 打开信息库画面，可以选择信息库中的条码复制到条码数据中使用。
7
图像缩放
＋ ：放大显示条码图像。
－ ：缩小显示条码图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
8
照明按钮 切换条码图像的照明。可以从 U、H、M、L 照明中选择使条码清晰可见的照明。
9
黑白图像 显示在“照明设定”参数中所设条件下的黑白图像。
10
图像列表
可以选择保存在检查程序中的图像进行条码识别测试。
按该按钮，打开“图像列表”对话框，选择图像之后按 [OK] 按钮。
11
移动间距 按此按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
12
测试结果 显示条码识别测试的结果。
13
测试 进行条码识别测试。
1-14
1

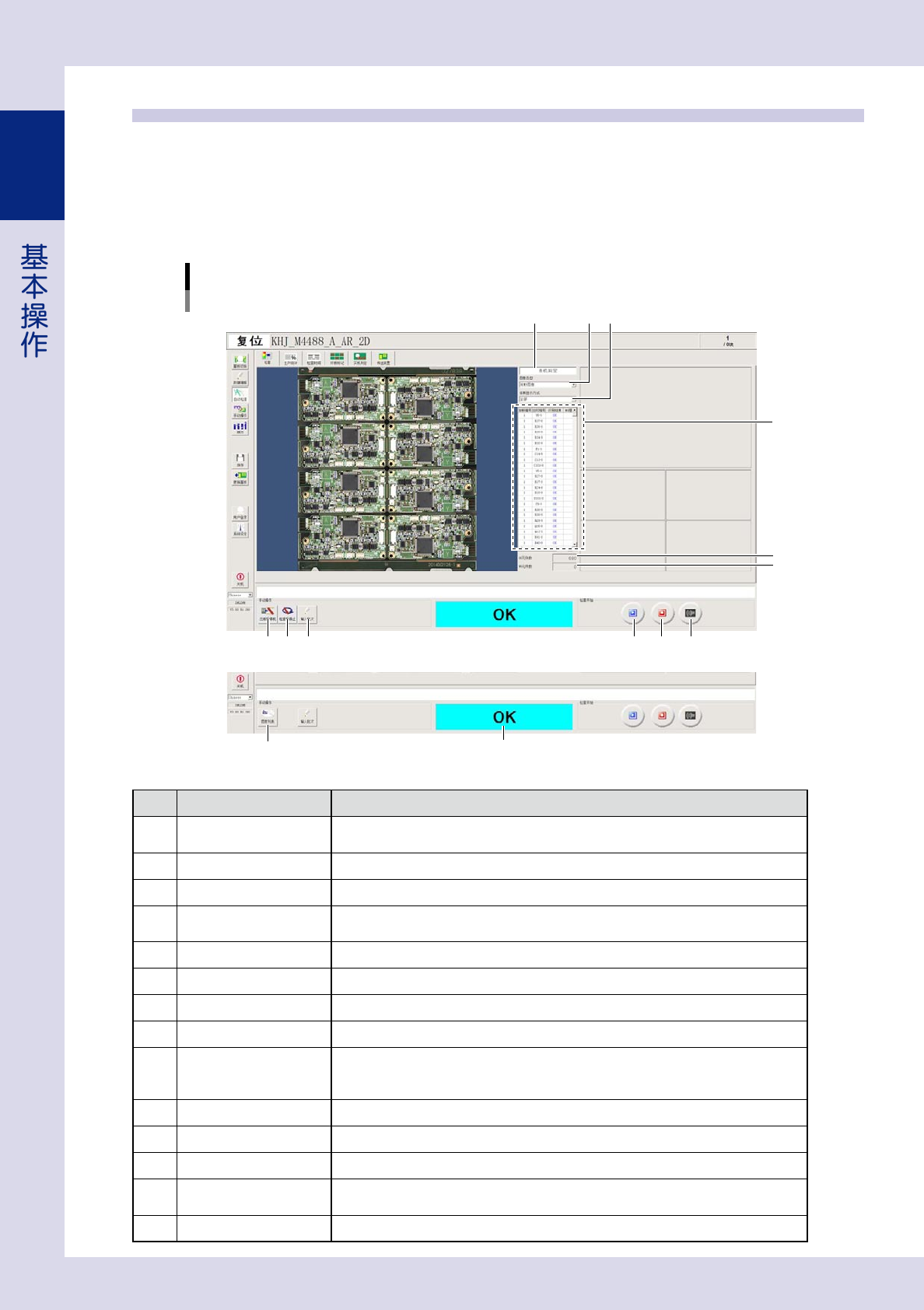

1.5 “自动检查”画面
自动检查基板时，按 [ 自动检查 ] 按钮。
下面，介绍按 [ 自动检查 ] 按钮后显示的各个选项卡画面的项目与按钮的功能。
1.5.1 “检查”画面
在检查画面，可以开始与停止自动检查，显示判定结果。
[自动检查] -“检查”画面
2
4
5
1
10
14
11
6
3
7 8 129
13
■ 检查机
■ iPro离线编程软件(选配)
26111-P7-00
项目、按钮名 功能
1
判定模式
在 [ 系统设定 ]-“服务器设定”画面设置了启用选配软件时显示该软件名。
未设置时显示为“单机判定”。
2
图像类型 从下拉框中选择想要显示的图像类型。
3
结果显示方式 从下拉框中选择想要在“检查结果列表”中显示的检查结果。
4
检查结果列表
显示在“结果显示方式”中指定的检查对象的检查结果。
( 检查对象中没有设置丝印编号时不会显示 )。
5
OK 元件数 显示检查结果为 OK 的元件个数。
6
NG 元件数 显示检查结果为 NG 的元件个数。
7
出板后停机 检查机完成当前基板的检查并将该基板传出到出口位置之后立即停机。
8
检查后停机 检查机只要完成当前基板的检查就立即停机。
9
输入批次
-
按该按钮，显示“批次信息输入界面”对话框之后，可以编辑“预计生产数”与“生产数”。
-
“批次编辑”只有将 [ 系统设定 ]-“服务器设定”-“批次单位管理基板”的设置为“启用”
时才可以编辑。
10
开始 开始检查。
11
停止 停止检查。
12
关闭报警 关闭鸣响的蜂鸣器。
13
图像列表
该按钮，只有 iPro 离线编程软件 ( 选配 ) 才显示。选择检查程序中保存的图像进行检查。
按该按钮，打开“图像列表”对话框之后，选择图像并按 [OK] 按钮。
14
检查结果 显示基板的检查结果。
1-15
1
1.5.2 “生产统计”画面
该画面实时显示当前正在检查的基板的张数与检查状态。
读入检查程序时，数据自动复零。按画面右侧的项目切换按钮，可以切换显示的数据。
[自动检查] -“生产统计”
项目切换按钮
不良信息
26112-P7-00
项目、按钮名 单位 功能
项目切换按钮 切换显示的项目。
检查块数 块
切换到当前正在检查的基板程序之后已完成检查的基板张数。
在检查途中中止了检查的基板不被计数。
总检查数 块 启动检查机之后累计完成检查的基板张数。
检查周期
秒/块 平均 1 张基板完成检查的时间。
秒 / 检查对象 平均 1 个检查对象完成检查的时间。
秒/元件 平均 1 个元件完成检查的时间。
误报率 % OK 连续次数 ÷ 检查数 ×100(%)
大板直通率 % 良品基板张数 ÷ 检查的基板张数 ×100(%)
拼板直通率 % 良品拼板数 ÷ 检查的拼板数 ×100(%)
元件直通率 % 良品元件数 ÷ 检查的元件数 ×100(%)
不良率 % 不良张数 ÷ 检查张数 ×100(%)
元件不良率 % 各丝印编号的不良数 ÷ 全部丝印编号数 ( 元件个数 )×100(%)
总不良率 % 总不良数 ÷ 总检查数 ×100(%)
不良数 块 显示切换到当前正在检查的检查程序之后检出的不良基板张数。
总不良数 块 显示启动检查机之后检出的不良基板的合计张数。
直通基板数 块 显示切换到当前正在检查的检查程序之后检出的良品基板张数。
不良数 检查对象 显示切换到当前正在检查的检查程序之后检出的不良检查对象的个数。
总不良数 检查对象 显示启动检查机之后检出的不良检查对象的合计个数。
运行率 %/ 批 平均检查时间 × 检查张数 / 检查机的累计检查时间
可运行率 %/ 批
平均检查时间 × 检查张数 /( 检查机的累计检查时间－等待基板的时间－等待传出基板
的时间 )
