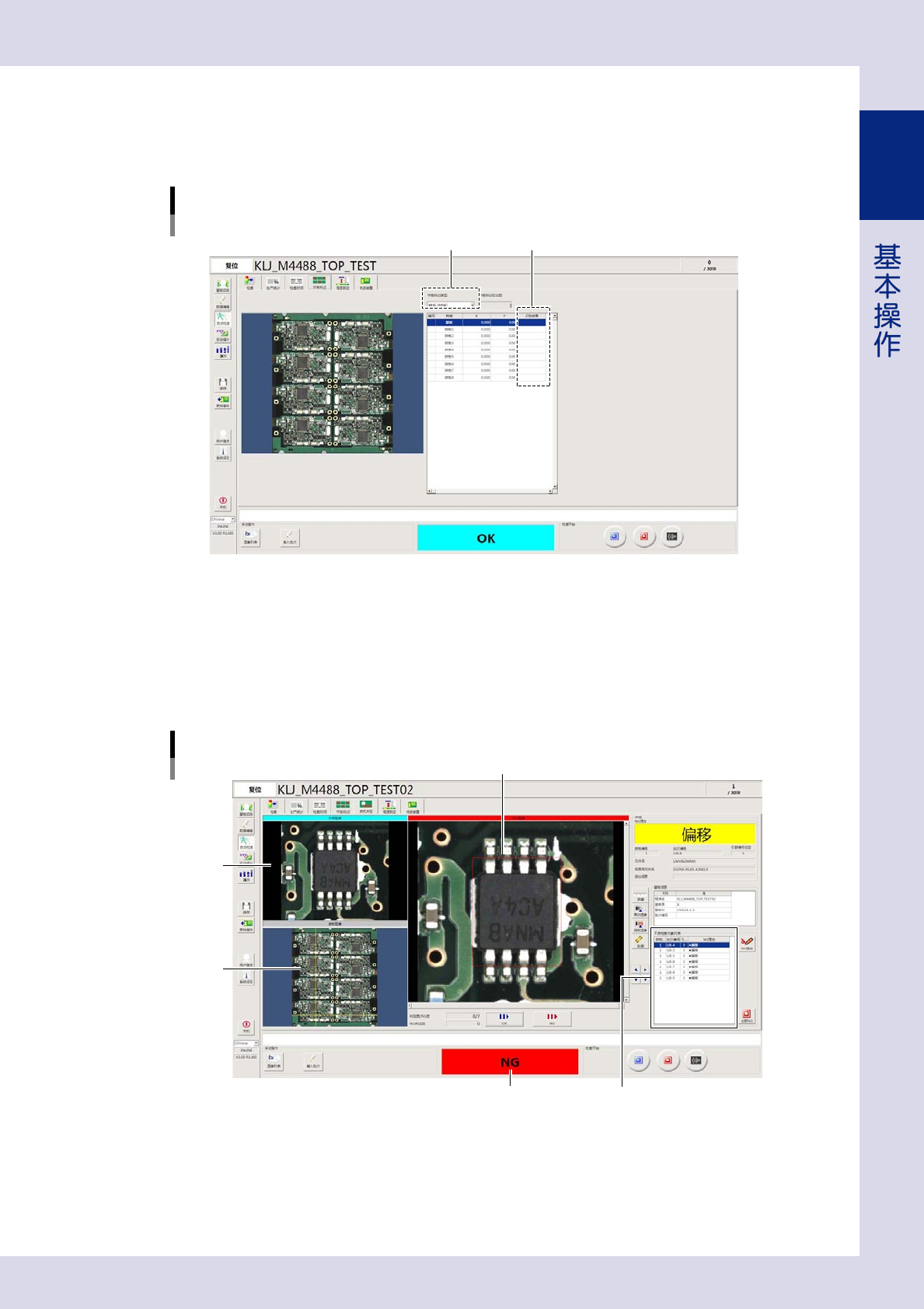

1.5.4 “坏板标记”画面
每检查 1 次，坏板标记画面都会显示坏板标记的识别结果。从“坏板标记类型”下拉框中选择坏板标记的类型之后，
查看识别的结果。
[自动检查] -“坏板标记”画面
坏板标记类型 识别结果
26114-P7-10
1.5.5 “实机判定”画面
将“系统设定”画面的“2 次判定功能”设置为“启用”时，会显示“实机判定”画面。当检查结束时或基板被
传出之后，会显示该画面。操作人员可以在该画面中对“不良检查对象列表”中显示的不良进行 OK 或 NG 判定。
在进行判定的过程中，会继续检查下 1 张基板，但如果不完成“不良检查对象列表”中显示的所有不良的判定，
则下 1 张基板的检查不会结束。详细内容，请参照本章后述“2.2.1 2 次判定”的内容。
[自动检查] -“实机判定”画面
检查结果
不良图像
标准图像
整板图像
不良检查对象列表
26115-P7-10
1-18
1

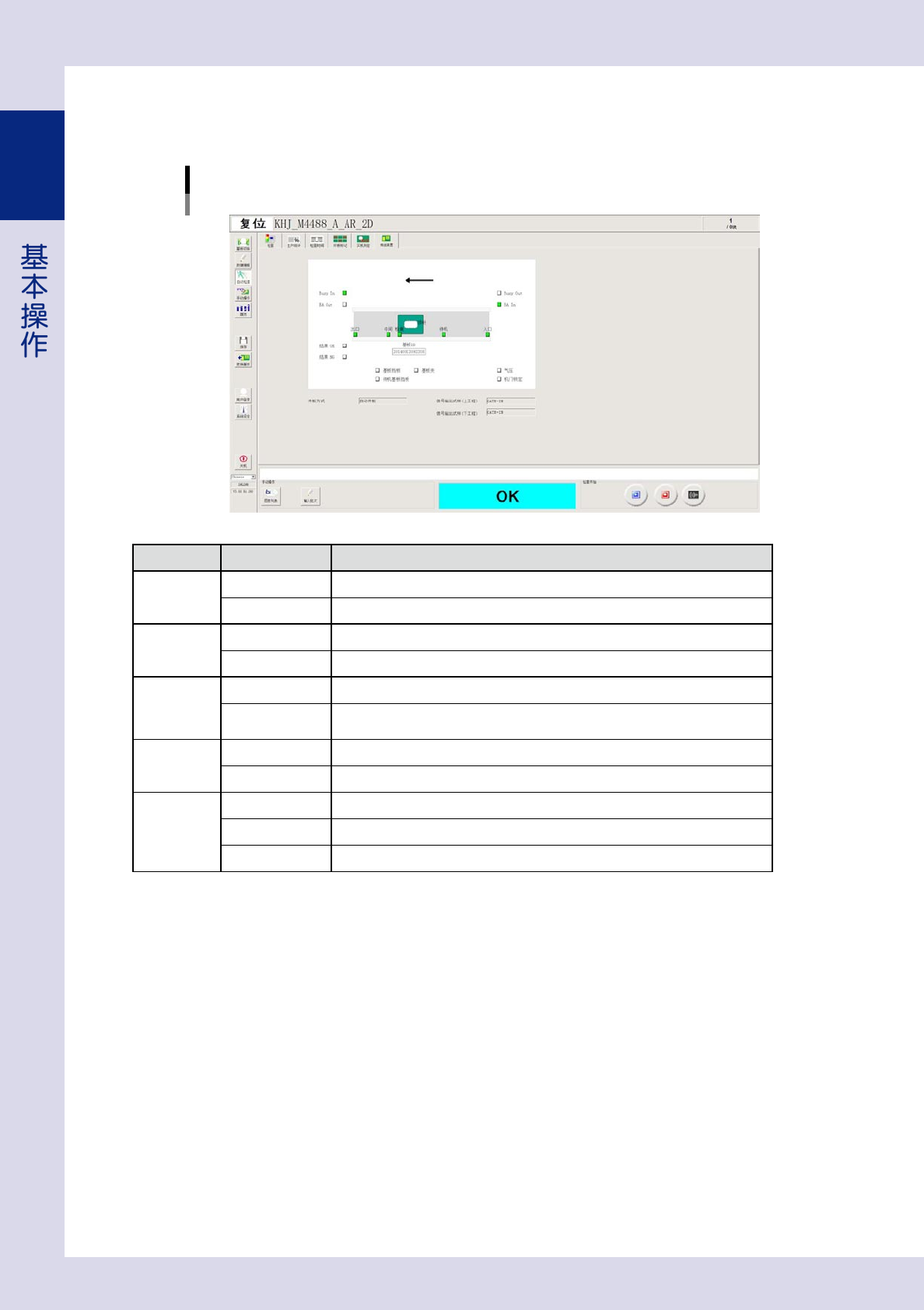

1.5.6 “传送装置”画面
传送装置画面，显示当前传送装置的状态。
[自动检查] -“传送装置”
26116-P7-00
项目 状态
上游侧
Busy Out
向上游机输出允许传入基板的信号时，亮绿灯。
BA In
从上游机输入了要求传出基板的信号时，亮绿灯。
下游侧
Busy In
从下游机输入了允许传入基板的信号时，亮绿灯。
BA Out
向下游机输出要求传出基板的信号时，亮绿灯。
传送装置 顶针 顶针为上升状态时，亮绿灯。
入口、待机
*
、检查、
中间
*
、出口
各个位置上有基板时，亮绿灯。
检查结果 结果 OK 基板的检查结果为 OK 时，亮绿灯。
结果 NG 基板的检查结果为 NG 时，亮绿灯。
其它 基板挡板 基板挡板为关闭状态时，亮绿灯。
基板夹 基板夹为关闭状态时，亮绿灯。
待机基板挡板
*
待机基板挡板为上升状态时，亮绿灯。
*
只有选配了“辅助基板定位”的检查机才显示。
1-19
1
1.6 “手动操作”画面
下面，介绍手动操作画面的各个按钮、项目的功能。
n
要点
“手动操作”画面，在 iPro 离线编程软件 ( 选配 ) 中无法使用。

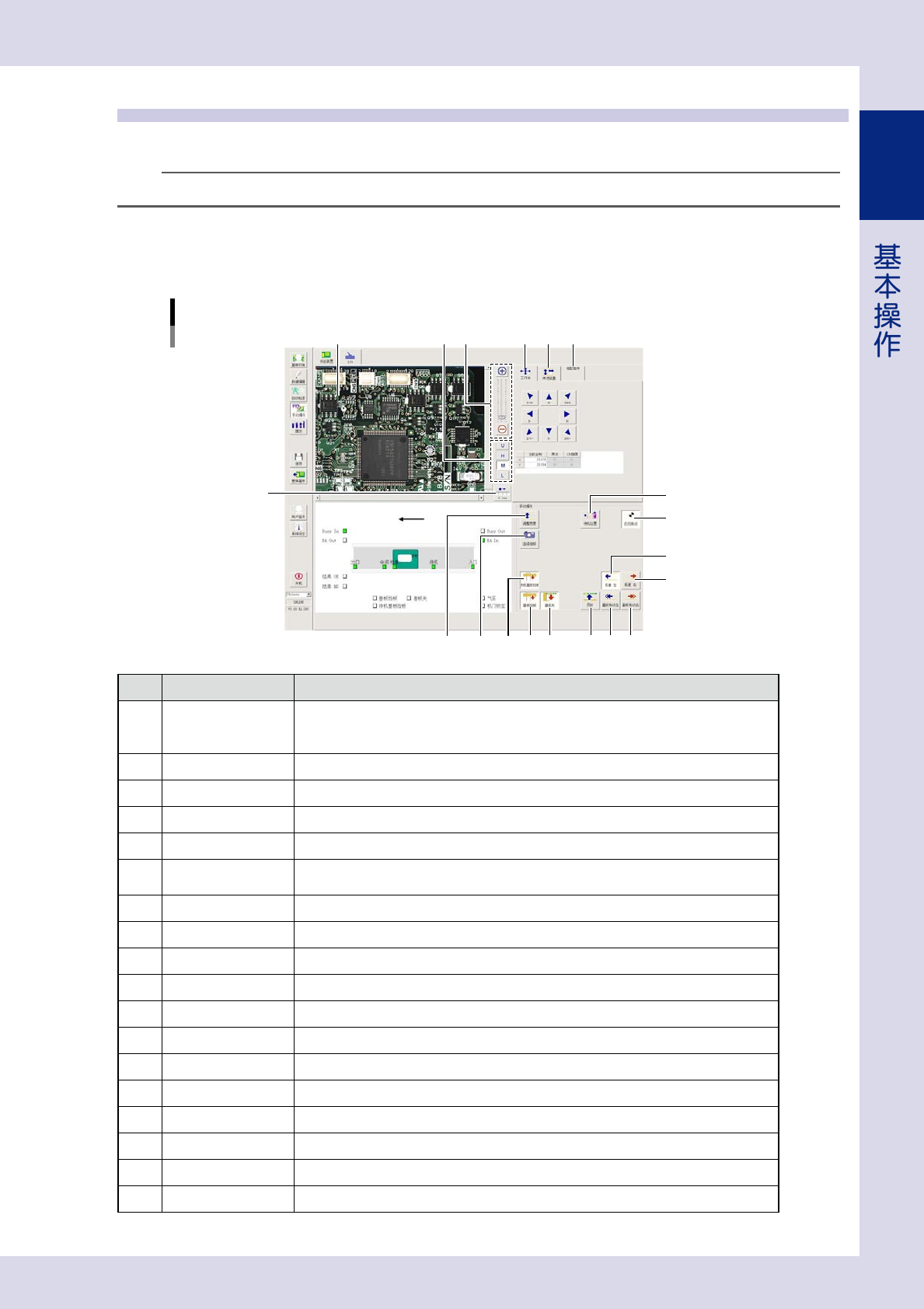

1.6.1 “传送装置”画面
在传送装置画面，可以对传送装置等进行手动操作。
[手动操作] -“传送装置”画面
1 4
3
5
16
12
17
13
18
15
14
10 11
2
7 8
6
图像显示区
9
26117-P7-10
项目、按钮名 功能
1
图像缩放
＋ ：放大显示图像。
－ ：缩小显示图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
2
照明按钮 切换图像的照明。可以从 U、H、M、L 照明中选择。
3
移动间距 按该按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
4
“工作台”选项卡
按箭头按钮或直接在当前坐标栏中输入数值可以移动拍照的位置。
5
“传送装置”选项卡 按 [W+]、[W-] 按钮，可调节传送宽度。
6
选配组件
*1
按 [ 左 ]、[ 右 ] 按钮可以左右旋转激光高度感应头。
按 [ 测定光量 ] 按钮可以测定激光的光量。
7
调整宽度 打开调节传送宽度的画面。
8
连续拍照 连续拍照并将拍摄的图像显示在左上图像显示区内。
9
待机基板挡板
*2
使待机基板挡板上下移动。
10
基板挡板 打开或关闭基板挡板。
11
基板夹 打开或关闭基板夹。
12
待机位置 按该按钮，相机移到待机位置。
13
返回原点 机头、传送轨、激光高度感应器 ( 选配 ) 返回到原点位置。
14
低速 左 向左低速传送基板。停止传送时，再按 1 次该按钮。
15
低速 右 向右低速传送基板。停止传送时，再按 1 次该按钮。
16
顶针 使顶针上下。
17
基板传动左 向左传送基板。停止传送时，再按 1 次该按钮。
18
基板传动右 向右传送基板。停止传送时，再按 1 次该按钮。
*1
只有选配了激光高度感应器的检查机才显示。
*2
只有选配了“辅助基板定位”的检查机才显示。
