1-18
1
1.5.6 “传送装置”画面
传送装置画面，显示当前传送装置的状态。
[自动检查] -“传送装置”
26116-P7-00
项目 状态
上游侧
Busy Out
向上游机输出允许传入基板的信号时，亮绿灯。
BA In
从上游机输入了要求传出基板的信号时，亮绿灯。
下游侧
Busy In
从下游机输入了允许传入基板的信号时，亮绿灯。
BA Out
向下游机输出要求传出基板的信号时，亮绿灯。
传送装置 顶针 顶针为上升状态时，亮绿灯。
入口、待机
*
、检查、
中间
*
、出口
各个位置上有基板时，亮绿灯。
检查结果 结果 OK 基板的检查结果为 OK 时，亮绿灯。
结果 NG 基板的检查结果为 NG 时，亮绿灯。
其它 基板挡板 基板挡板为关闭状态时，亮绿灯。
基板夹 基板夹为关闭状态时，亮绿灯。
待机基板挡板
*
待机基板挡板为上升状态时，亮绿灯。
*
只有选配了“辅助基板定位”的检查机才显示。
1-19
1
1.6 “手动操作”画面
下面，介绍手动操作画面的各个按钮、项目的功能。
n
要点
“手动操作”画面，在 iPro 离线编程软件 ( 选配 ) 中无法使用。
1.6.1 “传送装置”画面
在传送装置画面，可以对传送装置等进行手动操作。
[手动操作] -“传送装置”画面
1 4
3
5
16
12
17
13
18
15
14
10 11
2
7 8
6
图像显示区
9
26117-P7-10
项目、按钮名 功能
1
图像缩放
＋ ：放大显示图像。
－ ：缩小显示图像。
使用鼠标的滚轮也可以放大或缩小图像的显示。
2
照明按钮 切换图像的照明。可以从 U、H、M、L 照明中选择。
3
移动间距 按该按钮，可以调节按滚动条箭头时相机的移动间距 (0.01mm、0.100mm、0.500mm、5.000mm)。
4
“工作台”选项卡
按箭头按钮或直接在当前坐标栏中输入数值可以移动拍照的位置。
5
“传送装置”选项卡 按 [W+]、[W-] 按钮，可调节传送宽度。
6
选配组件
*1
按 [ 左 ]、[ 右 ] 按钮可以左右旋转激光高度感应头。
按 [ 测定光量 ] 按钮可以测定激光的光量。
7
调整宽度 打开调节传送宽度的画面。
8
连续拍照 连续拍照并将拍摄的图像显示在左上图像显示区内。
9
待机基板挡板
*2
使待机基板挡板上下移动。
10
基板挡板 打开或关闭基板挡板。
11
基板夹 打开或关闭基板夹。
12
待机位置 按该按钮，相机移到待机位置。
13
返回原点 机头、传送轨、激光高度感应器 ( 选配 ) 返回到原点位置。
14
低速 左 向左低速传送基板。停止传送时，再按 1 次该按钮。
15
低速 右 向右低速传送基板。停止传送时，再按 1 次该按钮。
16
顶针 使顶针上下。
17
基板传动左 向左传送基板。停止传送时，再按 1 次该按钮。
18
基板传动右 向右传送基板。停止传送时，再按 1 次该按钮。
*1
只有选配了激光高度感应器的检查机才显示。
*2
只有选配了“辅助基板定位”的检查机才显示。
1-20
1

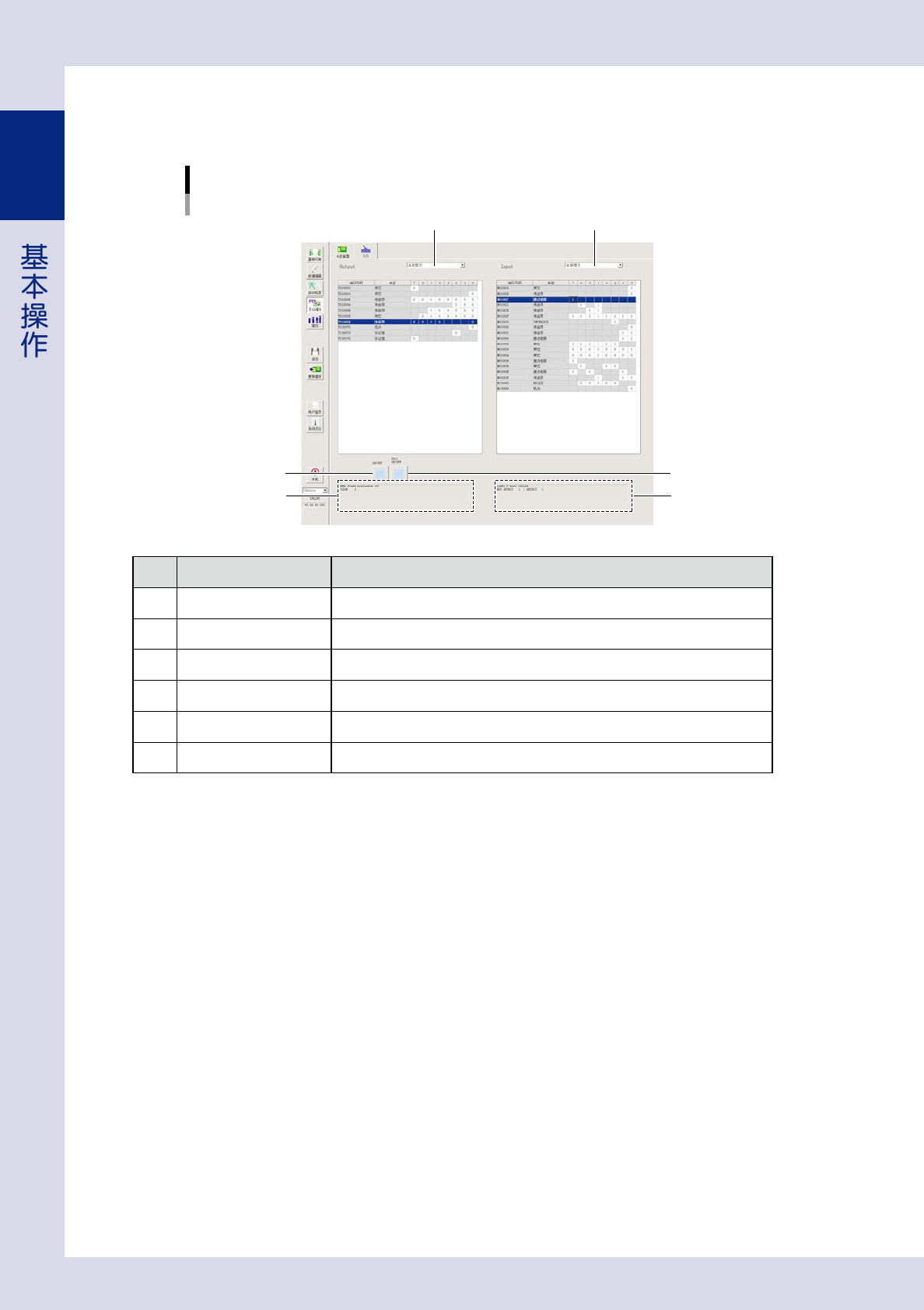

1.6.2 “I/O”画面
在 I/O 画面，可以确认输入输出信号的状态，可以打开或关闭信号的输入输出。
[手动操作] -“I/O”画面
3
1
5
4
2
6
26120-P7-00
项目、按钮名 功能
1
Output 信号下拉框 查看输出信号时，从该下拉框中选择想要显示信号状态的装置。
2
Input 信号下拉框 查看输入信号时，从该下拉框中选择想要显示信号状态的装置
3
ON/OFF 切换按钮 ( 个别 ) 打开或关闭用光标选中处的输出信号。
4
ON/OFF 切换按钮 (1 行 ) 打开或关闭用光标选中的行的输出信号。
5
输出信号 (Output) 的说明 显示用光标选中的输出信号的名称与 "0"、"1" 的含义。
6
输入信号 (Input) 的说明 显示用光标选中的输入信号的名称与 "0"、"1" 的含义。
