2-1
2
1.创建检查程序之前
本章节，介绍创建检查程序之前需理解掌握的内容。
1.1 视野与信息库
下面，介绍视野与信息库，这两项是构成检查程序的基本内容。
■ 视野
相机拍摄 1 次所能拍摄的范围，即检查范围，称为视野。相机移动到所设定的位置进行检查，因此创建视野时，必须使
所有的检查对象元件全部进入视野范围以内。
将贴装数据转换为检查机数据时，如果勾选数据转换对话框中的“自动匹配视野”选择框，转换数据时将根据检查对象的
位置自动创建视野。此外，在“视野编辑”选项卡画面按 [ 自动 ] 按钮，也可以自动创建视野。关于视野的详细创建方法，
请参阅本章后述“3.4.3手动创建视野的步骤”。
参考
视野的尺寸由镜头大小决定，无法通过应用软件进行更改。标准规格的镜头为 12
µ
m，视野约为 X50.0×Y37.5mm，但可以选配
视野约为 X28.8×Y21.7mm 的 7
µ
m 镜头。

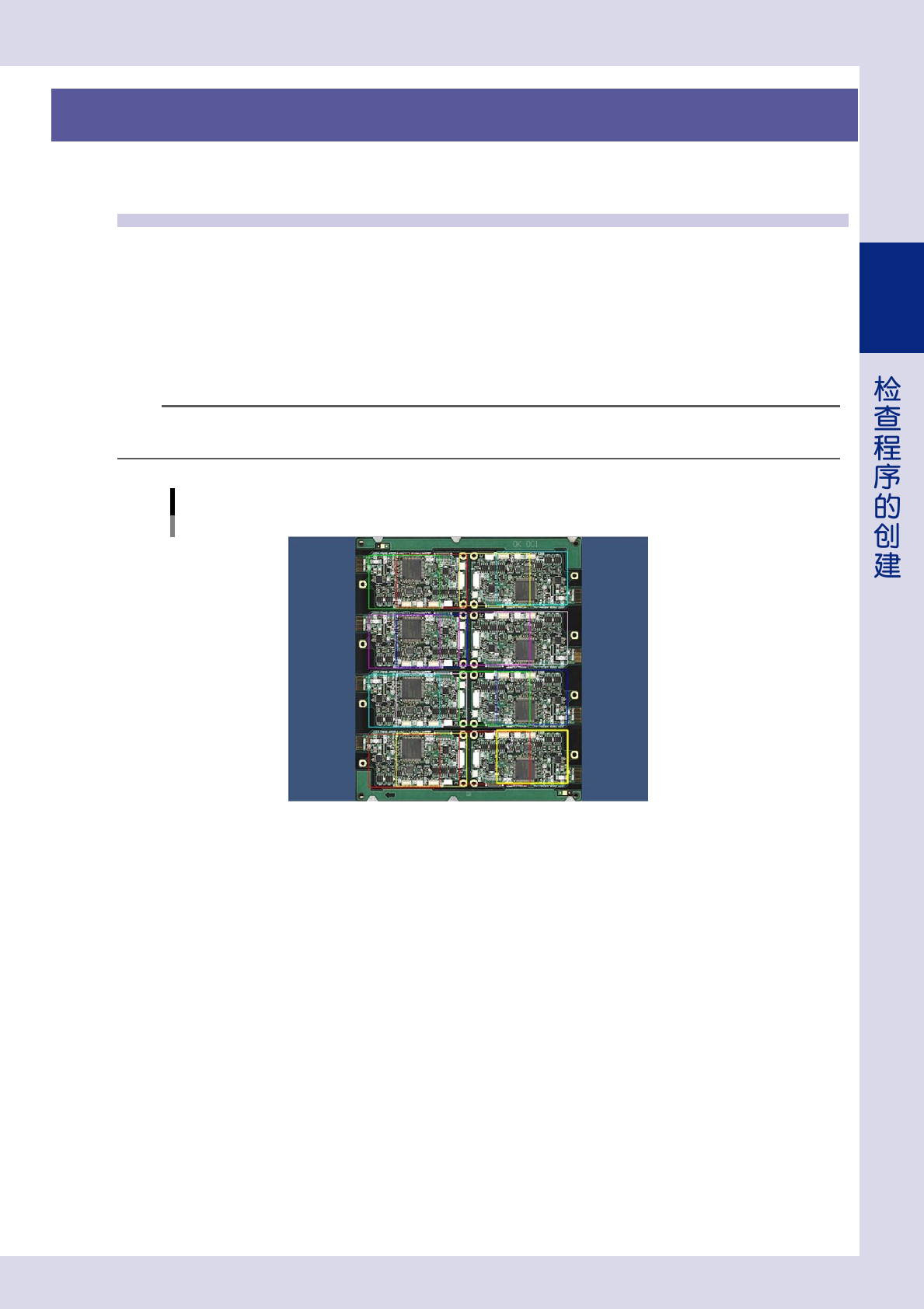

视野的创建示例
26200-P7-00
■ 信息库
进行检查的最小单位，称为“检查对象”。通过设置“检查项目”与“检出方法”，在检查对象框内进行检查。
为检查元件需创建多个检查对象，这些检查对象的集合，称为“信息库”。
在元件的贴装位置通过展开信息库所创建的数据，称为“检查程序”。
2-2
2
1.2 检查方法
下面，介绍 YSi 系列检查机使用的光学检查方法。
YSi 系列检查机，采用 3 层圆顶照明，检查用的数码彩色相机设计在圆顶照明的中央，由此可拍摄无影图像。上层
为白色 LED(R、G、B) ＋红外线，中层为白色 LED(R、G、B)，下层也为白色 LED(R、G、B)。检查时，可从 10 种
照明中选择可明确判断检查对象物的最佳照明使用。
光学检查，是在检查程序中选择可使检查对象物清晰可见的照明并设置条件使检查对象物显示为红色，通过将显
示为红色的部分的面积、位置与判定条件进行对比之后，判定良否。
3层圆顶照明
U：上层照明(IR)、H：上层照明
M：中层照明
L：下层照明
25200-P7-00
■ 照明设定
选择可使检查对象物清晰可见的照明，并设置亮度条件使只有检查对象物显示为红色。
在 [ 数据编辑 ] →“元件”画面对各个检查对象分别设置照明。打开“照明设定”选项卡，从“亮度”、“色度”、“坡度”等
选项中选择照明类型。
在此，以选择“亮度”为例介绍照明的设置方法。
1.点击提取光与屏蔽光“值”栏右侧的图像列表按钮，打开“提取照明类型”的图像列表。
2.从“提取照明类型”的图像列表中选择检查部位与周围有明显亮度差的照明之后，按 [OK] 按钮。
3.移动亮度值滑动条，使检查部位显示为红色。( 检出方法为“文字识别”时，将“自动亮度值”设置为“启用”也可以使
检查部位显示为红色。)
4.想要设置多种照明条件时，按数字按钮并从数字按钮左侧的下拉框中选择“启用”之后，再设置新的照明条件。
照明设定
以提取光为例
数字按钮
“照明设定”
选项卡
提取照明类型
图像列表按钮
亮度值滑动条
“提取照明类型”的图像列表
[详细设定]按钮
26201-P7-10
2-3
2
■ 检出条件
对显示为红色的检查对象物设置检查条件。
■ 判定条件
对根据检出条件检出的检查对象物，设置进行良否判定的基准。需设置的参数随“检查项目”与“检出方法”的不同而不同。
关于“检查项目”与“检出方法”，请参阅后述“第 4 章检查项目的设置”。
例：
“检查项目 ：缺件”-“检出方法 ：检出本体”→判定条件 ：通过“最小面积”进行判定。
“检查项目 ：偏移”-“检出方法 ：检出本体”→判定条件 ：通过面积与偏移量进行判定。
“检查项目 ：短路”-“检出方法 ：检出异物”→判定条件 ：通过“异物尺寸”、“除外尺寸”进行判定。
判定条件
“判定条件”选项卡
检出方法检查项目
26202-P7-00
