1.2 检查方法
下面,介绍 YSi 系列检查机使用的光学检查方法。

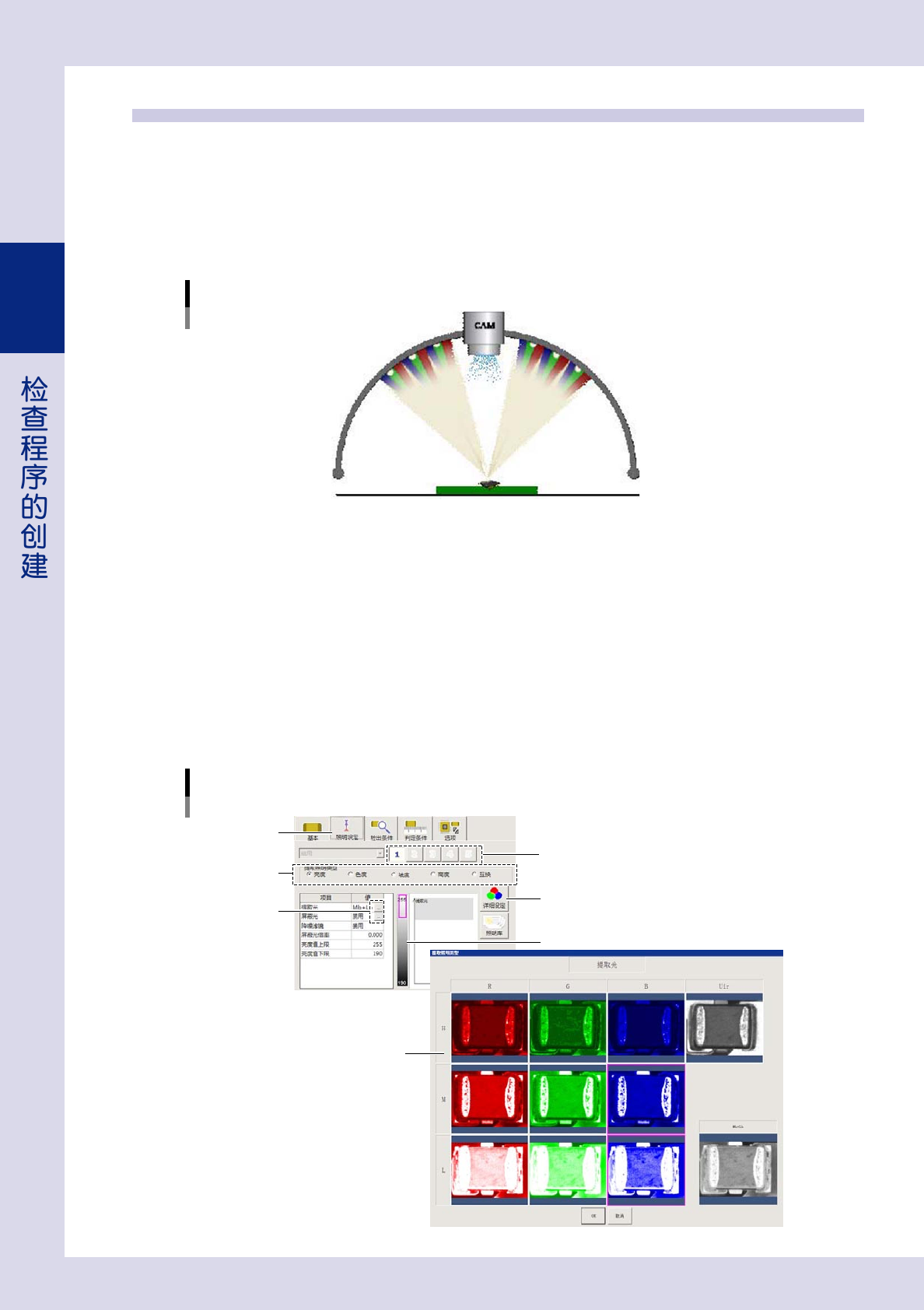

YSi 系列检查机,采用 3 层圆顶照明,检查用的数码彩色相机设计在圆顶照明的中央,由此可拍摄无影图像。上层
为白色 LED(R、G、B) +红外线,中层为白色 LED(R、G、B),下层也为白色 LED(R、G、B)。检查时,可从 10
照明中选择可明确判断检查对象物的最佳照明使用。
光学检查,是在检查程序中选择可使检查对象物清晰可见的照明并设置条件使检查对象物显示为红色,通过将显
示为红色的部分的面积、位置与判定条件进行对比之后,判定良否。
3层圆顶照明
U:上层照明(IR)、H:上层照明
M:中层照明
L:下层照明
25200-P7-00
照明设定
选择可使检查对象物清晰可见的照明,并设置亮度条件使只有检查对象物显示为红色。
[ 数据编辑 ] →“元件”画面对各个检查对象分别设置照明。打开“照明设定”选项卡,从“亮度”“色度”“坡度”等
选项中选择照明类型。
在此,以选择“亮度”为例介绍照明的设置方法。
1.点击提取光与屏蔽光“值”栏右侧的图像列表按钮,打开“提取照明类型”的图像列表。
2.从“提取照明类型”的图像列表中选择检查部位与周围有明显亮度差的照明之后,按 [OK] 按钮。
3.移动亮度值滑动条,使检查部位显示为红色。( 检出方法为“文字识别”时,将“自动亮度值”设置为“启用”也可以使
检查部位显示为红色。)
4.想要设置多种照明条件时,按数字按钮并从数字按钮左侧的下拉框中选择“启用”之后,再设置新的照明条件。
照明设定
以提取光为例
数字按钮
“照明设定”
选项卡
提取照明类型
图像列表按钮
亮度值滑动条
“提取照明类型”的图像列表
[详细设定]按钮
26201-P7-10
2-3
2
检出条件
对显示为红色的检查对象物设置检查条件。
判定条件
对根据检出条件检出的检查对象物,设置进行良否判定的基准。需设置的参数随“检查项目”与“检出方法”的不同而不同。
关于“检查项目”与“检出方法”,请参阅后述“第 4 章检查项目的设置”
例:
“检查项目 缺件”-“检出方法 检出本体”→判定条件 通过“最小面积”进行判定。
“检查项目 偏移”-“检出方法 检出本体”→判定条件 通过面积与偏移量进行判定。
“检查项目 短路”-“检出方法 检出异物”→判定条件 通过“异物尺寸”“除外尺寸”进行判定。
判定条件
“判定条件”选项卡
检出方法检查项目
26202-P7-00
2-4
2

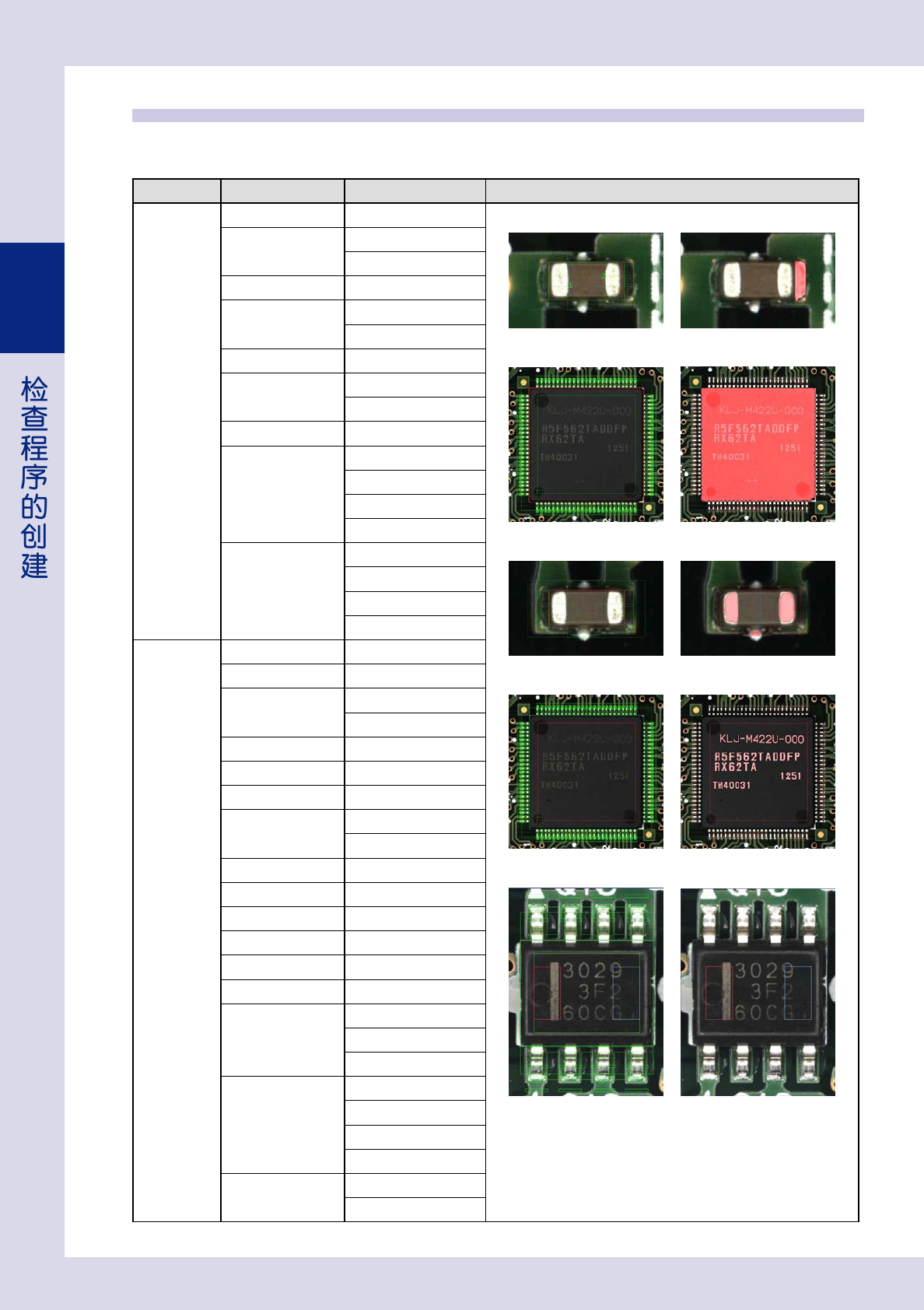

1.3 检查项目
