2.2 从转换数据到保存图像
使用数据转换功能，可以将 YAMAHA 贴片机的贴装数据 (YGX) 转换为检查程序。
此处，介绍从转换数据到自动保存图像的步骤。手动保存图像的方法，将在后述“2.3 基板整体图像的创建”
中介绍。
n
要点
转换数据之前，请先参照第 5 章“2.7 YGX 数据转换设定”的内容，在“系统设定”-“YGX 数据转换设定”画面进行必要的设置。
1
打开“基板切换”画面，按 [ 转换数据 ] 按钮。
显示“数据转换”画面。
基板切换画面
转换数据
[执行转换]按钮 [数据转换]按钮
Step2
Step3
26203-P7-00
2
确认转换条件。
确认选择框中是否有勾号。如果没有，请勾选。
‧
同时展开所有元件的信息库
如果勾选该选择框，将根据元件对照表，在贴装位置粘贴与贴装数据中的元件名相对应的信息库。
如果删除该选择框中的勾号或贴装数据中的元件名在元件对照表中没有登录时，将不会粘贴信息库，
而是在元件贴装位置创建检查对象。
‧
自动匹配视野
如果勾选该选择框，将自动根据检查对象创建并分配视野。如果删除该选择框中的勾号，则不会分配
视野。
2-8
2
3
选择想要转换的文件之后，按 [ 执行转换 ] 按钮。
1. 显示指定贴片机数据的拼板信息对话框，按 [ 是 ] 或 [ 否 ] 按钮之后，开始转换数据。
指定贴片机数据拼板信息的确认对话框
26204-P7-10
[是]按钮
使用参考数据。
贴片机数据中有拼板偏移量信息时，按该按钮。
[否]按钮
使用补偿数据。
贴片机数据中没有拼板偏移量信息时，按该按钮。
2. 在 Step2 中勾选了“自动匹配视野”的选择框时，会显示确认对话框。
确认内容之后，按 [ 是 ] 或 [ 否 ] 按钮。
自动匹配视野的确认对话框
26254-P7-00
3. 转换完成之后，会显示转换完成的确认对话框，按 [OK] 按钮。
被转换为检查程序的程序名显示在状态区中，程序被添加到程序列表中。
转换完成对话框
26255-P7-00
2-9
2
4
拍摄基板整体图像。

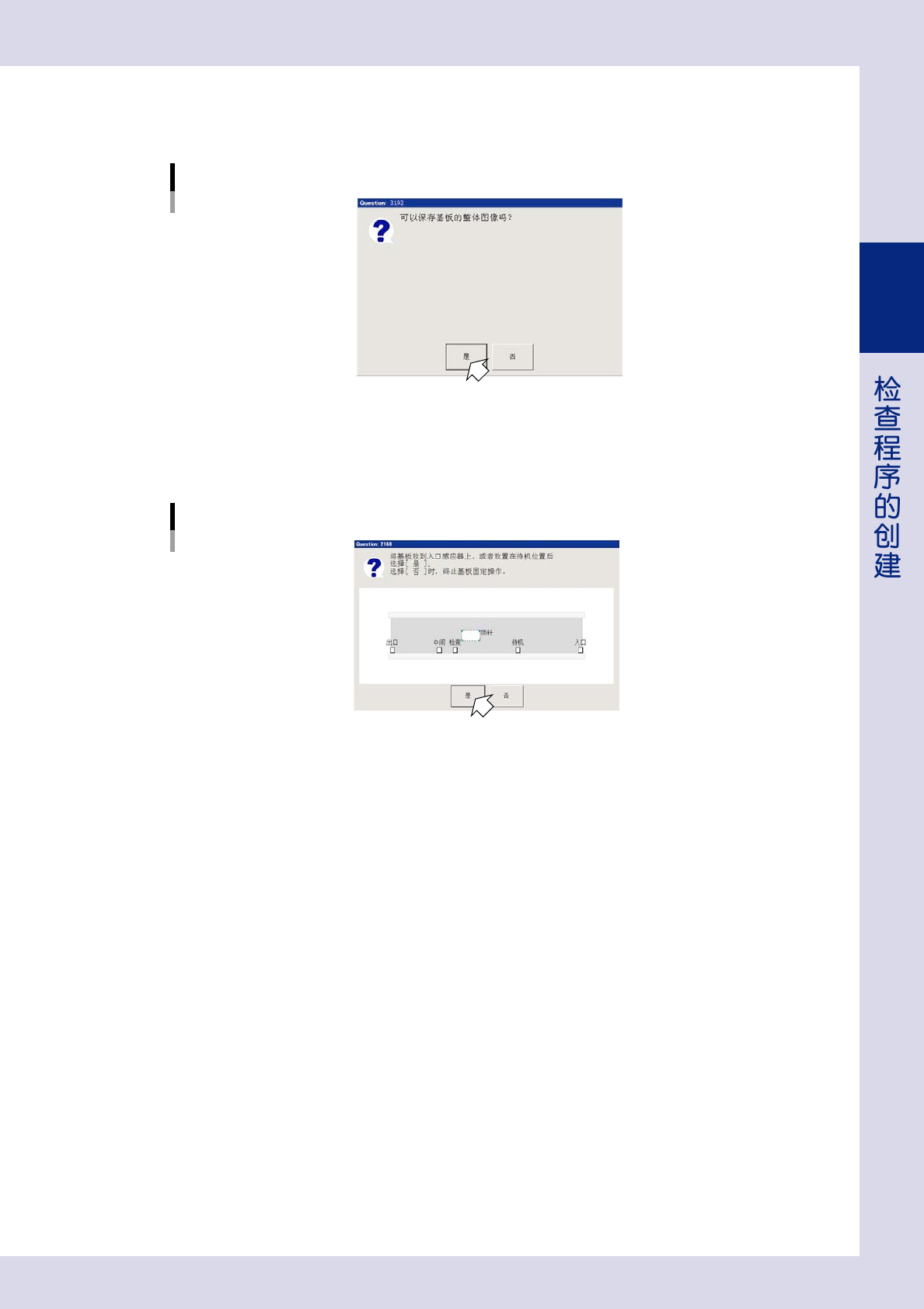

1. 显示是否拍摄基板整体图像的确认对话框之后，按 [ 是 ] 按钮。
拍摄基板整体图像的确认对话框
26205-P7-00
2. 显示变更传送宽度的对话框之后，按 [ 是 ] 按钮，变更传送宽度。
3. 显示下图所示对话框之后，在传送轨入口或待机位置处放置基板并按 [ 是 ] 按钮。
基板被传入、固定之后，自动开始拍摄基板整体图像。
固定基板的确认对话框
26206-P7-00
5
保存检查程序。
基板整体图像的拍摄完成之后，继续自动拍摄基准标记、视野图像。视野图像的 Standard 图像的拍摄
完成之后，按按钮区的 [ 保存 ] 按钮，保存检查程序。
