2-10 2 2.3 基板整体图像的创建 创建了新的检查程序时，必须创建并保存基板整体图像。基板整体图像只用于显示，不用于检查。 下面，以从 YAMAHA 贴片机的贴装数据转换的检查程序为例介绍手动创建基板整体图像的步骤。 1 打开“基板”画面。 按 [ 数据编辑 ] 按钮，选择“基板”选项卡。 2 按 [ 调整宽度 ] 按钮，调节传送宽度。 显示对话框之后，确认“调节后传送宽度”输入框中显示的宽度是否与“基板宽度”参数中的宽度相同。 …
2-9
2
4
拍摄基板整体图像。
1. 显示是否拍摄基板整体图像的确认对话框之后，按 [ 是 ] 按钮。
拍摄基板整体图像的确认对话框
26205-P7-00
2. 显示变更传送宽度的对话框之后，按 [ 是 ] 按钮，变更传送宽度。
3. 显示下图所示对话框之后，在传送轨入口或待机位置处放置基板并按 [ 是 ] 按钮。
基板被传入、固定之后，自动开始拍摄基板整体图像。
固定基板的确认对话框
26206-P7-00
5
保存检查程序。
基板整体图像的拍摄完成之后，继续自动拍摄基准标记、视野图像。视野图像的 Standard 图像的拍摄
完成之后，按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-10
2

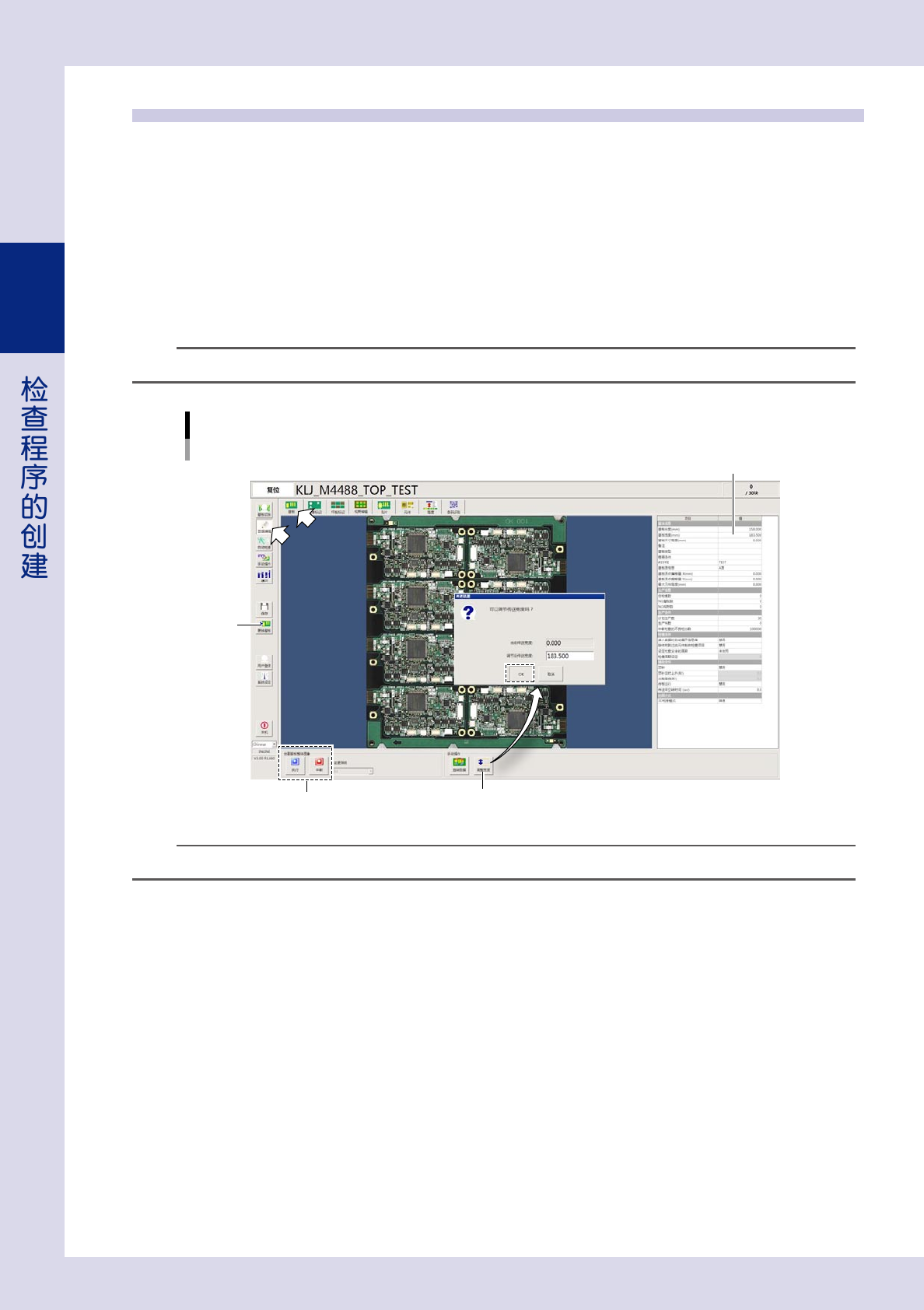

2.3 基板整体图像的创建
创建了新的检查程序时，必须创建并保存基板整体图像。基板整体图像只用于显示，不用于检查。
下面，以从 YAMAHA 贴片机的贴装数据转换的检查程序为例介绍手动创建基板整体图像的步骤。
1
打开“基板”画面。
按 [ 数据编辑 ] 按钮，选择“基板”选项卡。
2
按 [ 调整宽度 ] 按钮，调节传送宽度。
显示对话框之后，确认“调节后传送宽度”输入框中显示的宽度是否与“基板宽度”参数中的宽度相同。
如果相同，按 [OK] 按钮。
n
要点
如果“基板长度 (mm)”、“基板宽度 (mm)”参数中没有输入基板的尺寸时，请输入准确的基板尺寸。
调节传送宽度
Step3
Step4
“基板宽度”参数
[调整宽度]按钮
26207-P7-10
参考
使用顶针时，务必将顶针排放在顶板上升时顶针不会与传送轨、其它部件发生碰撞的位置。
3
按 [ 更换基板 ] 按钮。
显示确认提示之后，将基板放在入口位置并按 [ 是 ] 按钮。基板被传入并被固定在检查位置。
4
按[执行]按钮。
相机按指定的间距边移动边对基板拍照后创建基板整体图像。中途想要中断拍照时，按 [ 中断 ] 按钮。
2-11
2

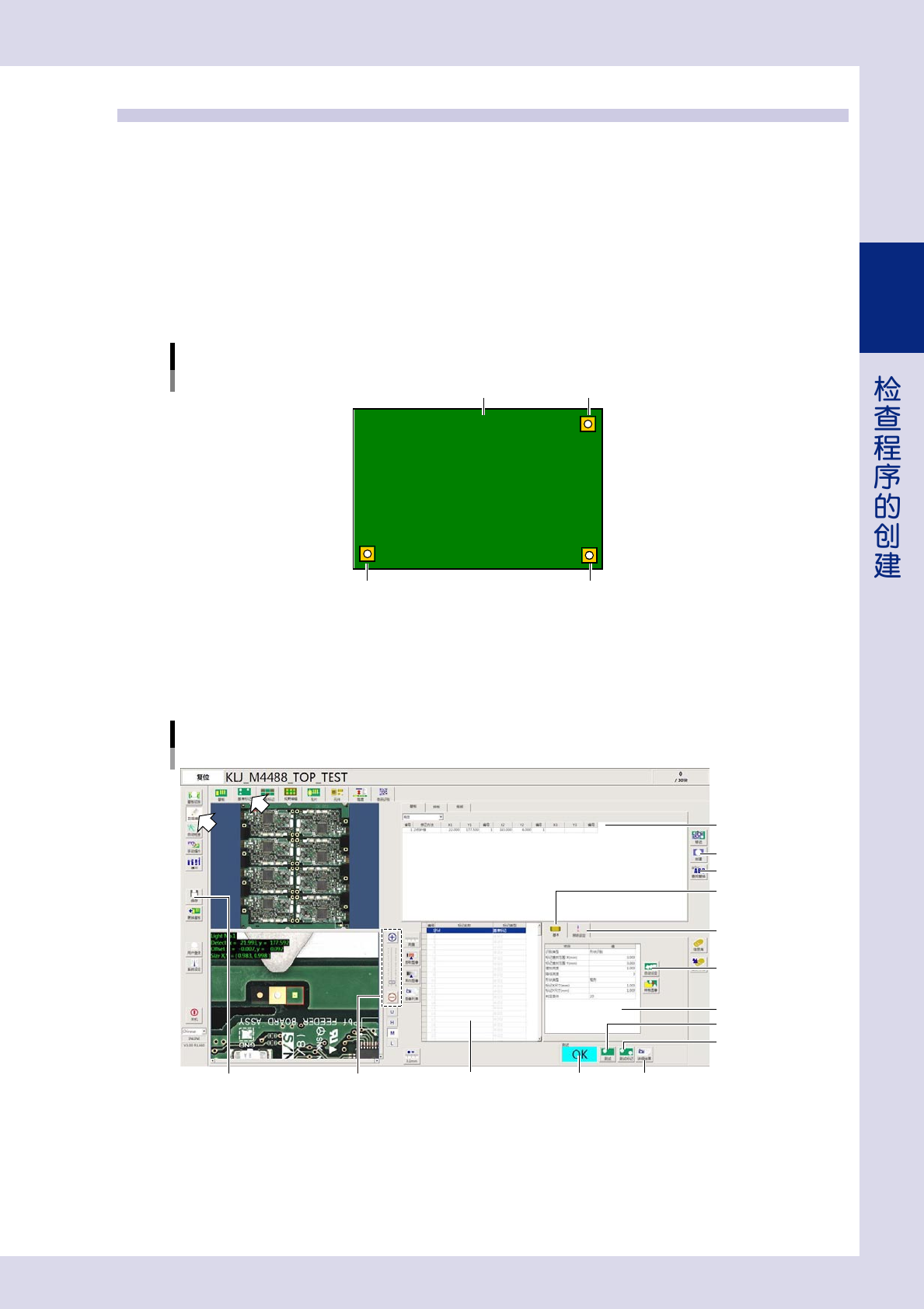

2.4 基准标记的设置
检查基板时，为保证检查始终在正确的位置上进行，需对因基板的外形加工所产生的误差、固定基板时所产生的
误差以及基板上的局部变形进行修正。修正方法是对基板上的基准标记进行识别，根据识别结果来修正位置。
基准标记有“基板基准标记”、“拼板基准标记”、“局部基准标记”3 种类型。可以根据需要选择使用，也可以同
时使用。
下面，以基板基准标记为例介绍为识别基板上的基准标记需进行的设置。
基板基准标记是将基板左下 ( 或左上 ) 的标记作为第 1 点标记，右上 ( 或右下 ) 的标记作为第 2 点标记进行登录，
对整个基板进行位置校正。最多可登录 3 个标记。还可以根据需要，在登录基板基准标记之后登录拼板基准标记、
局部基准标记。
以基板基准标记为例
基板 第2点标记
第1点标记 第3点标记
(根据需要登录)
25202-P7-00
1
打开基准标记的设置画面。
按 [ 数据编辑 ] 按钮，打开“基准标记”选项卡画面。
“基准标记”选项卡画面
基本参数
[自动设定]
按钮
图像缩放
测试结果
照明设定参数
[保存]按钮
标记列表
标记数据列表
参数列表
[测试]按钮
[移动]按钮
[创建]按钮
[测试标记]按钮
[详细结果]按钮
25208-P7-00
