2-14 2 ■ 同一标记连续测试功能 对使用同一标记信息的所有基准标记可以连续进行识别测试。 下面，介绍该功能的使用方法。 1 选择想要识别测试的标记信息。 在标记数据列表中选择想要进行识别测试的标记信息。 相同标记 以拼板基准标记为例 [测试标记]按钮 选择想要识别测试的标记信息 标记列表 26252-P7-00 2 按 [ 测试标记 ] 按钮，进行识别测试。 自动在“基板” 、 “拼板” 、 “局部”标记列表中进行查找， 对使用选…
2-13
2
6

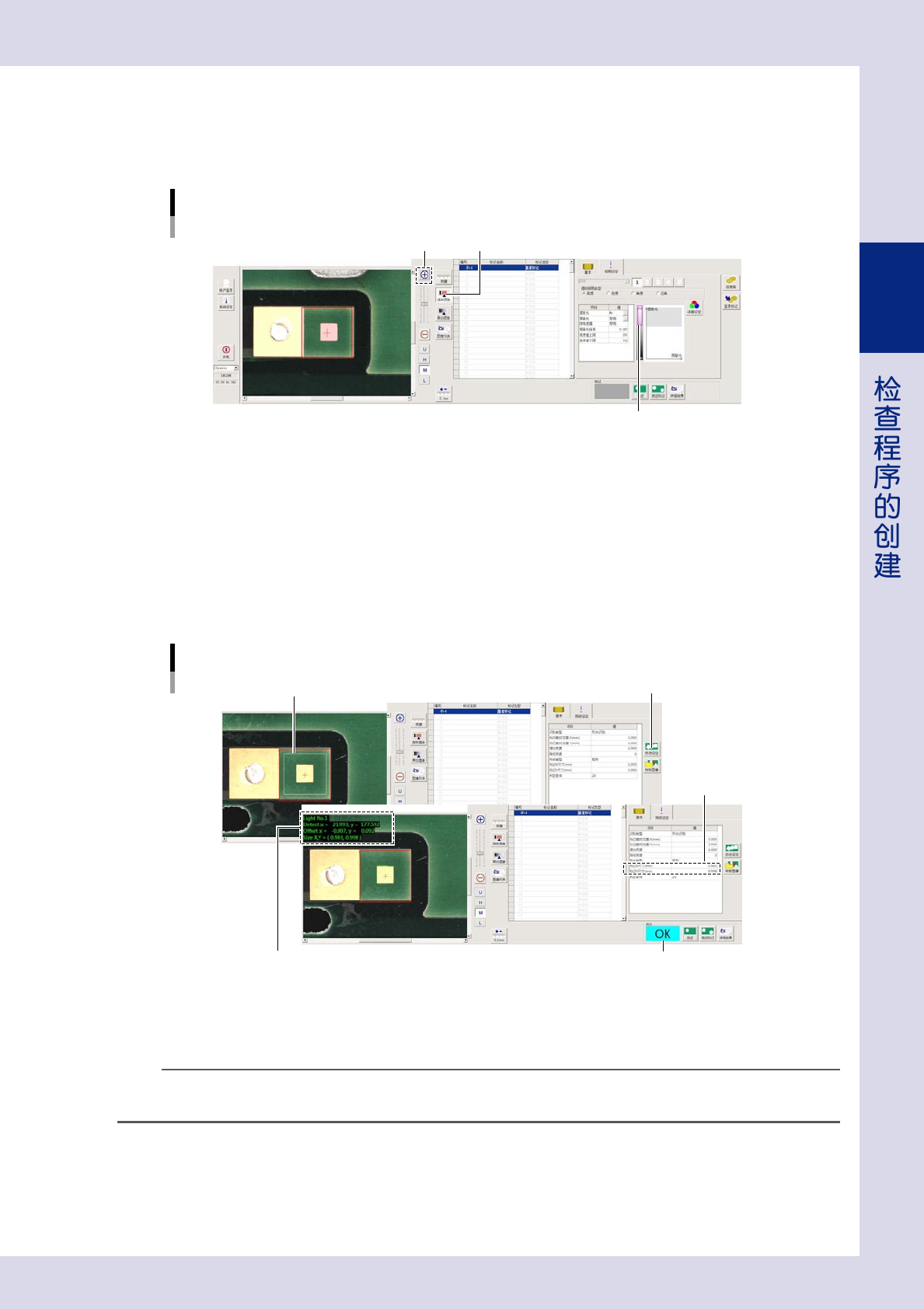

设置亮度值。
1. 按 [ 提取图像 ] 按钮之后，按放大按钮放大基准标记的图像。
2. 用亮度值滑动条调节亮度值，使只有标记显示为红色。
设置亮度值
放大按钮
亮度值滑动条
[提取图像]按钮
25212-P7-00
7
按“基本”选项卡中的 [ 自动设定 ] 按钮。
显示是否自动设定的确认对话框之后，按 [ 是 ] 按钮。
8
拖动鼠标框住标记。
在标记查找范围内，拖动鼠标框住标记。
检查机自动识别标记，并根据识别的结果，按指定的“识别类型”设置参数之后，进行识别测试。
此例中，自动设置“标记 X、Y 尺寸 (mm)”参数。
基准标记
拖动鼠标框住标记
实测数据 测试结果
[自动设定]按钮
自动设置的参数
26213-P7-10
9
确认测试结果。
测试结果为 NG，即未能识别出标记时，必须从 Step5 开始重新设置。
参考
识别出标记时，视野图像的左上角会显示识别到的标记中心坐标。测试结束之后，如果按 [ 创建 ] 按钮，该坐标可以作为基准标记
的坐标输入到标记列表中。如果标记列表中的基准标记输入的是设计坐标时，切勿按 [ 创建 ] 按钮。
0
继续对第 2 点基准标记进行识别测试。
按照相同的要领，使相机移到第 2 点基准标记的位置进行识别测试。直到测试结果为 OK。
2-14
2
■ 同一标记连续测试功能
对使用同一标记信息的所有基准标记可以连续进行识别测试。
下面，介绍该功能的使用方法。
1
选择想要识别测试的标记信息。
在标记数据列表中选择想要进行识别测试的标记信息。

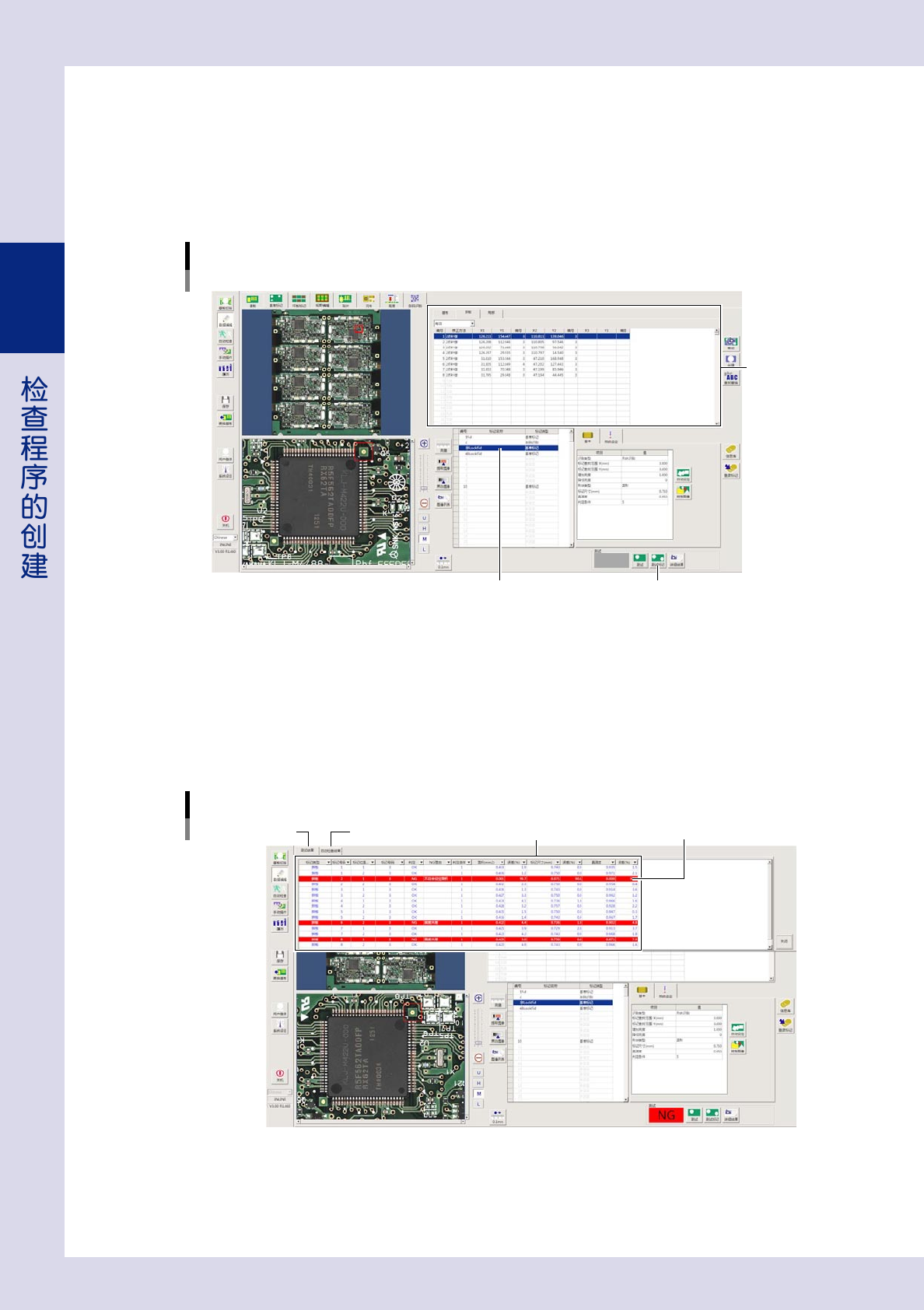

相同标记
以拼板基准标记为例
[测试标记]按钮选择想要识别测试的标记信息
标记列表
26252-P7-00
2
按 [ 测试标记 ] 按钮，进行识别测试。
自动在“基板”、“拼板”、“局部”标记列表中进行查找，对使用选定的标记信息的所有标记进行识别测试。
3
确认测试结果。
测试结束之后，显示测试结果列表。可以查看各基准标记的测试结果。测试结果为 NG 的基准标记显示为
红色。
同一标记的测试结果示例
自动检查结果测试结果 测试结果列表 NG基准标记
26253-P7-00
测试结果
显示相同标记的测试结果。
自动检查结果
进行自动检查之后，显示最后 1 张基板的基准标记的识别结果。
2-15
2
测试结果列表
显示测试了的基准标记的位置信息、判定结果、NG 理由、判定条件、检出值等内容。
4
被判定为 NG 时，需修改标记信息。
1. 参照测试结果，修改标记信息的参数设置。
2. 再次进行识别测试。
5
反复 Step4 的操作。
反复 Step4 的操作，直到使用同一标记信息的所有标记的测试结果都 OK 为止。
