2-17 2 3. 设置检查参数 对新建的检查程序还需详细设置各项参数。 3.1 基板参数 在“基板”画面可以确认与设置基板参数，可以创建基板整体图像。 在此，主要介绍各项基板参数。 “基板”画面 基板参数 26215-P7-10 基板参数 1 2 3 4 5 6 26216-P7-10
2-16
2
2.5 视野图像的保存
在检查机中对整张基板拍摄了所有视野图像之后，需作为“Standard Image”保存图像。
下面，介绍手动保存视野图像的步骤。
参考
拍摄视野图像只能在检查机上进行，iPro 离线编程软件 ( 选配 ) 只可以利用保存的视野图像来修改数据。
1
打开“视野编辑”画面。
按 [ 数据编辑 ] 按钮，选择“视野编辑”选项卡。
2
保存视野图像。
按 [ 新建 ] 按钮，保存视野图像。最先保存的图像会自动保存为“Standard Image”。

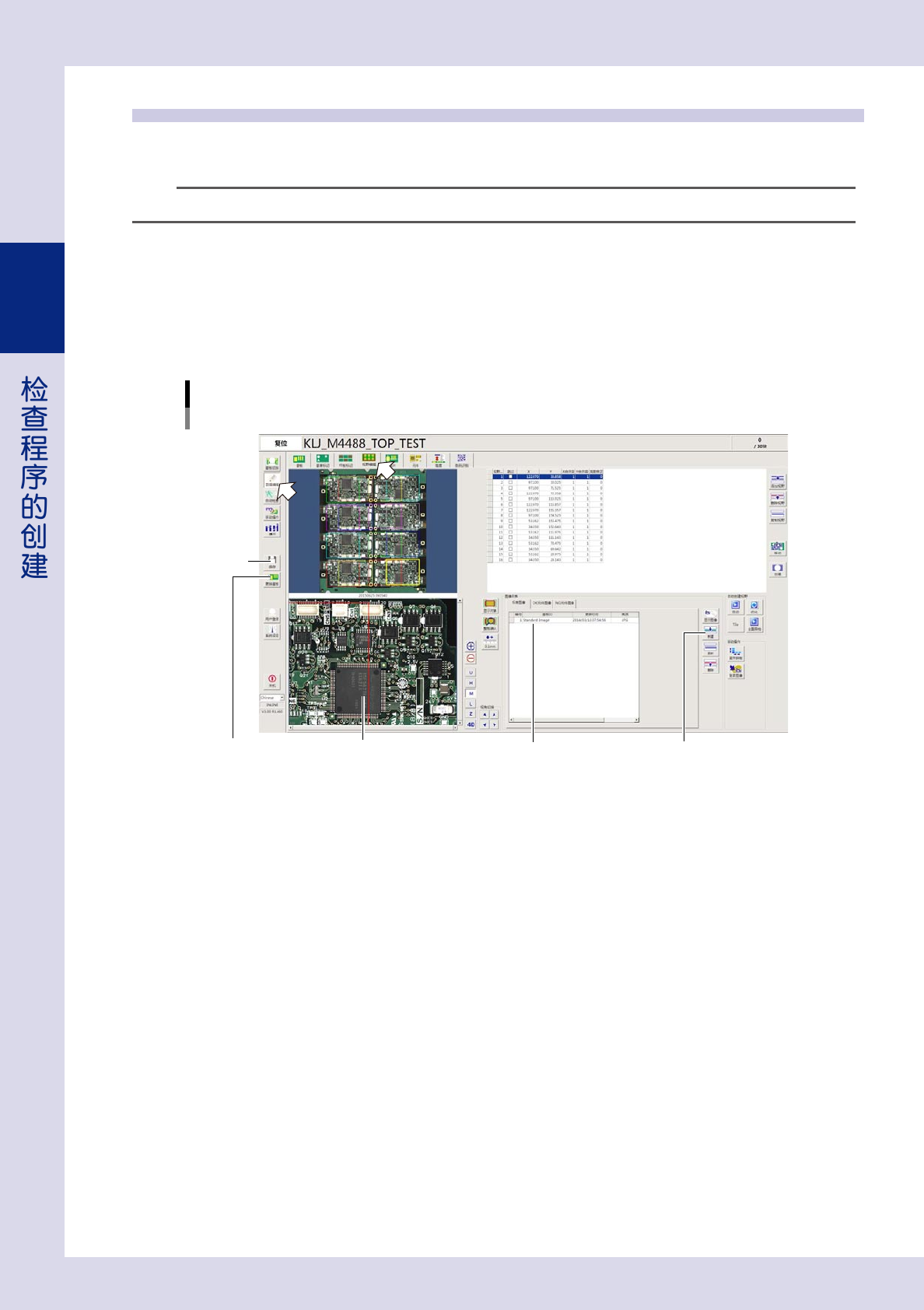

[数据编辑] -“视野编辑”画面
保存为“Standard Image”
[新建]按钮
[保存]按钮
视野图像 Standard Image[更换基板]按钮
26214-P7-00
3
保存检查程序。
按按钮区中的 [ 保存 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮 , 保存检查程序。
4
传出基板。
按按钮区中的 [ 更换基板 ] 按钮，显示确认对话框之后，按照画面的提示传出基板。
2-17
2
3.设置检查参数
对新建的检查程序还需详细设置各项参数。
3.1 基板参数
在“基板”画面可以确认与设置基板参数，可以创建基板整体图像。
在此，主要介绍各项基板参数。

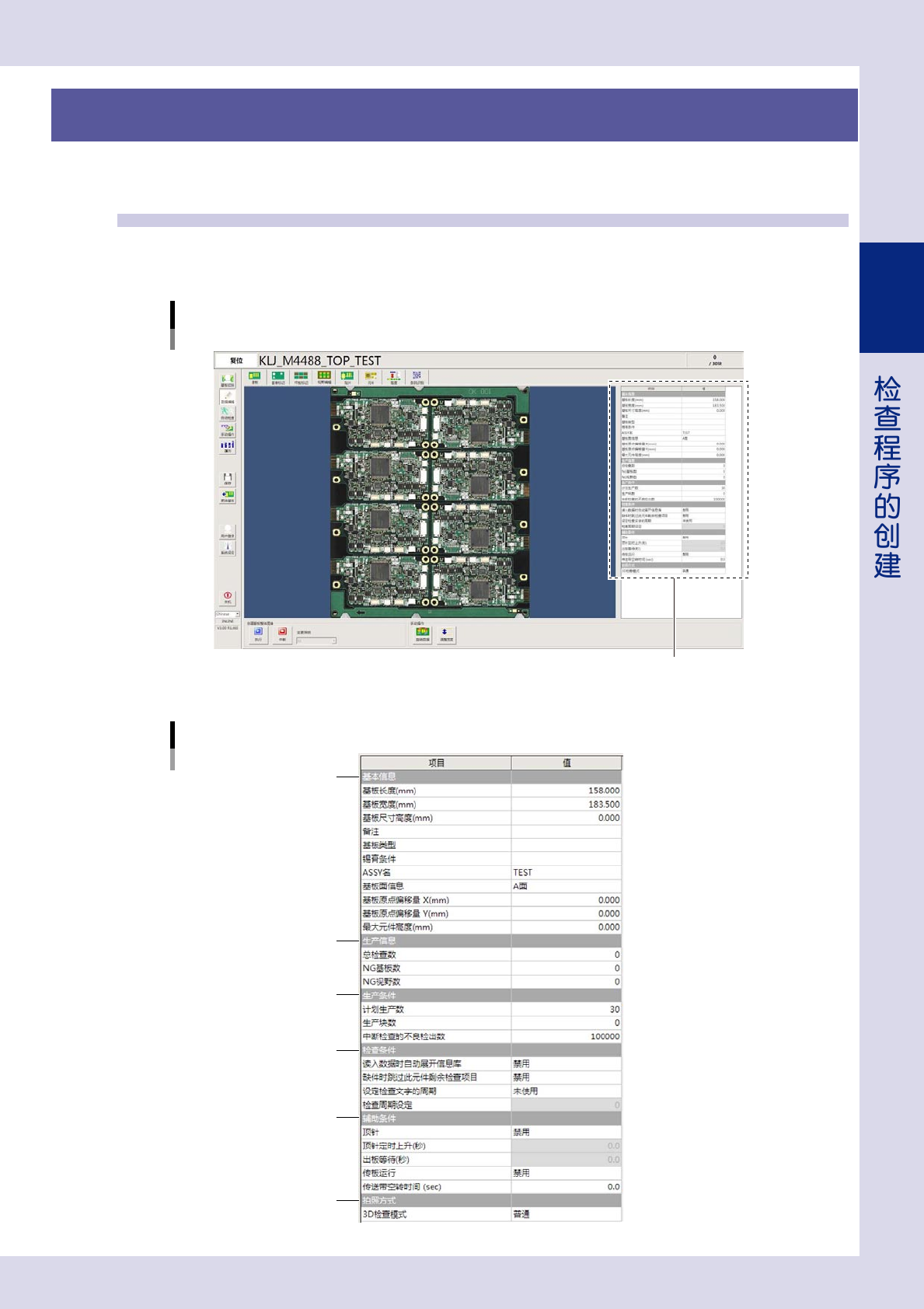

“基板”画面
基板参数
26215-P7-10
基板参数
1
2
3
4
5
6
26216-P7-10
2-18
2
项目 内容
1
基本信息 基板长度 (mm) 输入基板 X 方向的尺寸，即基板传送方向的尺寸。
基板宽度 (mm) 输入基板 Y 方向的尺寸，即将基板放置在传送轨上时传送宽度方向的尺寸。
基板尺寸高度 (mm) 输入基板的厚度。也可以不输入。
备注 输入有关基板的备注事项。用半角英文数字输入。也可以不输入。
基板类型 输入基板的类型。用半角英文数字输入。也可以不输入。
锡膏条件 输入有关锡膏的备注事项。用半角英文数字输入。也可以不输入。
ASSY 名
输入在基板 ID 中设置的 ASSY 名。用半角英文数字输入。也可以不输入。
将 [ 系统设定 ]-“服务器设定”-“批次单位管理基板”设置为“启用”时，
必须输入 ASSY 名。
基板面信息 从 A 面、B 面中选择准备检查的基板面。
基板原点偏移量 X(mm) 输入基板原点 X 方向的偏移量。
基板原点偏移量 Y(mm) 输入基板原点 Y 方向的偏移量。
最大元件高度 (mm) 输入元件的最大高度。( 使用 Z 轴高度补偿时务必输入。)
2
生产信息 总检查数 显示总检查数被复零之后重新开始计数的总检查张数。
NG 基板数 显示选择检查程序之后的 NG 基板张数。
NG 视野数 显示选择检查程序之后的 NG 视野数。
3
生产条件
计划生产数
输入计划生产的基板张数。
输入 0 时，只要传入基板，检查就会继续。
输入 0 以外的数值时，完成所输入的基板张数的检查后自动停止运行，并
不再传入基板。
生产块数 显示选择检查程序之后所检查的基板张数。初始值为 0。
中断检查的不良检出数
检查基板时检出的不良数，如果达到此处所输入的值时，检查结果显示为
“未完成”并中断自动检查。基板被传到在 [ 系统设定 ] →“基板传送设定”
中所指定的中断位置。
4
检查条件 读入数据时自动展开信息库 选择“启用”，则读入检查程序时会自动展开信息库。
缺件时跳过此元件剩余检查项目
选择“启用”时，在自动检查中如果检出了“缺件”，则会跳过同一元件
的检查而进入下一元件的检查。
设定检查文字的周期
对使用“文字识别”检出方法检查的元件，可以设置检查的间隔。
-仅查第 1 块
只对读入检查程序后的第 1 个元件进行“文字识别”检查。
-按周期执行检查
按在“检查周期设定”中输入的周期张数进行“文字识别”检查。
对使用该功能的元件，可以在各检查对象的“选项”选项卡中分别设置
是否执行该功能。
检查周期设定
将“设定检查文字的周期”设置为“按周期执行检查”时才可以输入。
输入进行检查的基板周期张数。
5
辅助条件 顶针
设置是否使用顶针。选择“以高速”时，可以设置“顶针定时上升”与
“出板等待”参数。
顶针定时上升 ( 秒 )
将“顶针”设置为“以高速”时，设置从识别到基板到顶板开始上升为止
的时间。
出板等待 ( 秒 )
将“顶针”设置为“以高速”时，设置从主挡板下降后，到松开基板夹，
传送带开始转动为止的时间。
传板运行 不检查只传送基板。
传送带空转时间 (sec) 设置传感器检测到基板已被传出后，传送带转动的时间。
6
拍照方式 3D 检查模式
*
3D 检查模式从“普通”、“高速”中选择。
*
只有选配了 3D 投影仪的检查机才显示。
