2-22
2
形状类型
形状类型有下列 3 种。根据使用的标记形状，从下拉框中选择使用。
形状类型 说明 例
圆 标记形状为圆形时选择。
正方形、长方形 标记形状为正方形、长方形时选择。
特殊形状 标记形状为圆形、正方形、长方形以外的 1 个整体形状时选择。
标记尺寸 (mm)
输入标记的外形尺寸。
如果不知道标记的外形尺寸，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的外形尺寸，并进行测试。
真圆度
“形状类型”的设置为“圆”时，输入标记的真圆度。
如果不知道标记的真圆度，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的真圆度，并进行测试。
周长 (mm)
“形状类型”的设置为“特殊形状”时，输入标记的周长。
如果不知道标记的周长，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的周长，并进行测试。
基准面积 (mm
2
)
“形状类型”的设置为“特殊形状”时，输入标记的面积。
如果不知道标记的面积，可以使用自动输入。
按 [ 自动设定 ] 按钮后，拖动鼠标框住标记，可以自动输入识别到的面积，并进行测试。
判定条件 (%)
对所设置的标记参数值与实际识别的值之间的误差设置可以容许的范围 ( 单位为 %)。
参考值为 ：20%
2-23
2

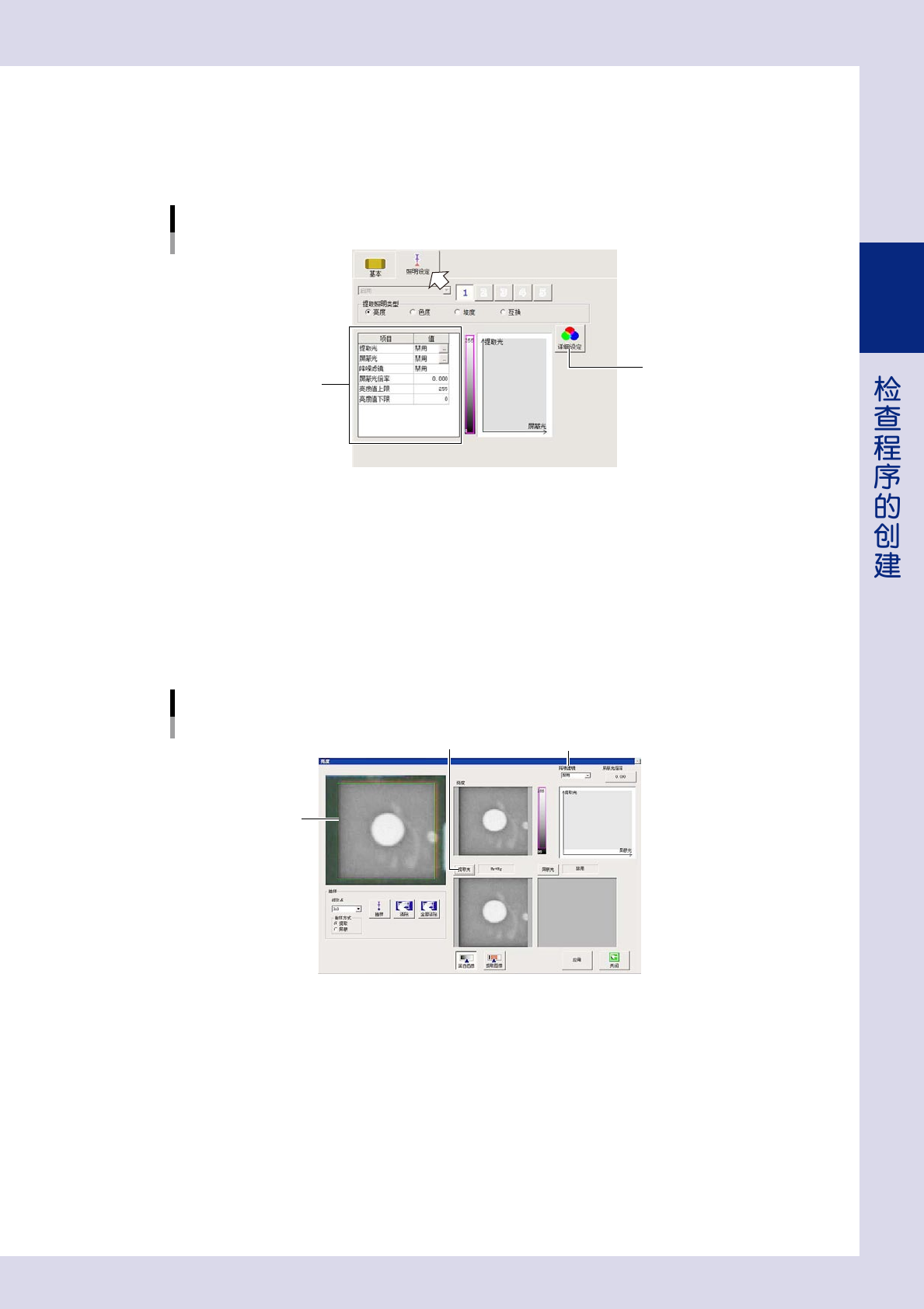

3.2.3 “照明设定”参数
为识别基准标记，还需要设置“照明设定”参数。在此，以“亮度”为例介绍设置“照明设定”参数的方法。
1
打开“照明设定”选项卡，从“提取照明类型”中选择“亮度”。
“照明设定”参数
[详细设定]按钮
设定值列表
26220-P7-00
2
按 [ 详细设定 ] 按钮。
显示“亮度”画面。
3
按 [ 提取光 ] 按钮，选择提取光。
1. 按 [ 提取光 ] 按钮后，显示“提取照明类型”画面。
从提取光列表中选择可使基准标记清晰可见的照明 ( 最多可同时选择 2 种照明 )。
2. 选择之后，按 [OK] 按钮，返回“亮度”画面。所选择的提取光的图像显示在亮度画面中。
“亮度”画面
选择提取光
[提取光]按钮
黑白图像
降噪滤镜
26221-P7-00
4
按 [ 屏蔽光 ] 按钮，选择屏蔽光。
按 [ 屏蔽光 ] 按钮后，显示“提取照明类型”画面。根据需要，从屏蔽光列表中选择 1 种屏蔽光 ( 也可以
不选 )。
5
选择降噪滤镜。
使用降噪滤镜删除噪点。有噪点时，可以从下拉框中选择使噪点平均化的滤镜大小。
2-24
2
6
按 [ 提取图像 ] 按钮，设置亮度值。
1. 按 [ 提取图像 ] 按钮后，标记的查找范围显示为红色。
调节亮度值滑动条，使只有标记显示为红色。
亮度值的设置
拖动鼠标调节
提取的图像
亮度值滑动条
[提取图像]按钮
26222-P7-00
2. 在 Step4 中选择了屏蔽光时，需设置进行图像处理时的屏蔽光倍率，使只有标记显示为红色。
按 [ 屏蔽光倍率 ] 按钮或用鼠标拖动曲线调整框中的灰色部分设置。
屏蔽光倍率的设置
[屏蔽光倍率]按钮
拖动鼠标设置
提取的图像
屏蔽光图像
26223-P7-00
7
结束照明设定。
保存设置时，按 [ 应用 ] 按钮之后，按 [ 关闭 ] 按钮。不保存设置时，直接按 [ 关闭 ] 按钮。
按 [ 关闭 ] 按钮之后，返回基准标记画面。
8
进行识别测试。
按 [ 测试 ] 按钮，确认可以检出基准标记的中心。
参考
检出基准标记时，视野图像的左上角会显示识别到的基准标记的中心坐标。
9
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
