2-25 2 3.2.4 标记信息库的管理 创建的基准标记信息可以登录到标记信息库，也可以将登录在标记信息库中的标记设定到标记数据列表中使用。 ■ 登录到标记信息库 1 选择标记。 从标记数据列表中选择想要登录的标记。 登录到标记信息库 标记数据列表 [登录标记]按钮 [信息库]按钮 26224-P7-00 2 按[登 录]按 钮 。 显示确认对话框之后，按 [ 是 ] 按钮。标记信息被登录在标记信息库中。 ■ 使用标记信息库的标记信息…
2-24
2
6
按 [ 提取图像 ] 按钮，设置亮度值。
1. 按 [ 提取图像 ] 按钮后，标记的查找范围显示为红色。
调节亮度值滑动条，使只有标记显示为红色。

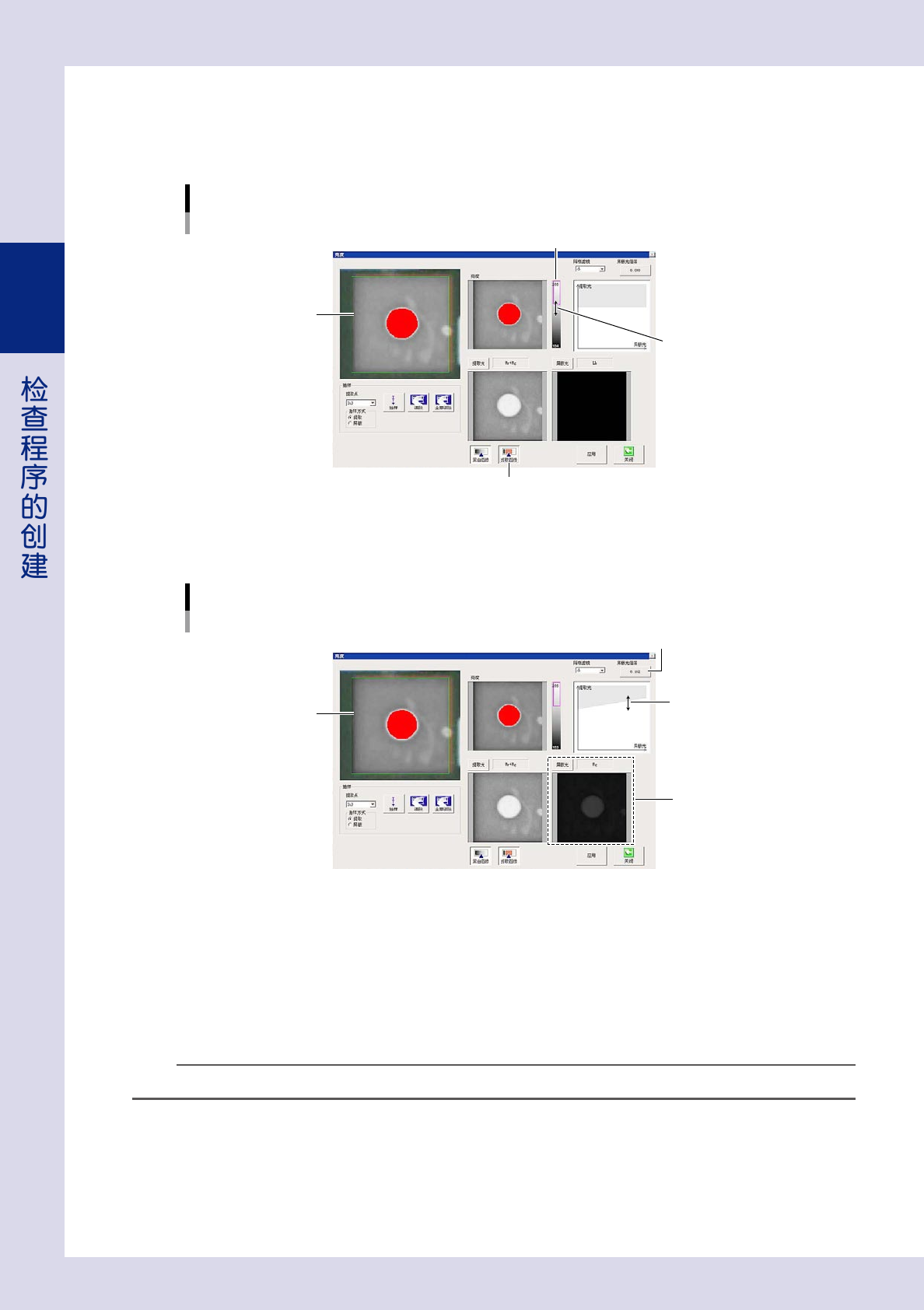

亮度值的设置
拖动鼠标调节
提取的图像
亮度值滑动条
[提取图像]按钮
26222-P7-00
2. 在 Step4 中选择了屏蔽光时，需设置进行图像处理时的屏蔽光倍率，使只有标记显示为红色。
按 [ 屏蔽光倍率 ] 按钮或用鼠标拖动曲线调整框中的灰色部分设置。
屏蔽光倍率的设置
[屏蔽光倍率]按钮
拖动鼠标设置
提取的图像
屏蔽光图像
26223-P7-00
7
结束照明设定。
保存设置时，按 [ 应用 ] 按钮之后，按 [ 关闭 ] 按钮。不保存设置时，直接按 [ 关闭 ] 按钮。
按 [ 关闭 ] 按钮之后，返回基准标记画面。
8
进行识别测试。
按 [ 测试 ] 按钮，确认可以检出基准标记的中心。
参考
检出基准标记时，视野图像的左上角会显示识别到的基准标记的中心坐标。
9
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
2-25
2
3.2.4 标记信息库的管理
创建的基准标记信息可以登录到标记信息库，也可以将登录在标记信息库中的标记设定到标记数据列表中使用。
■ 登录到标记信息库
1
选择标记。
从标记数据列表中选择想要登录的标记。

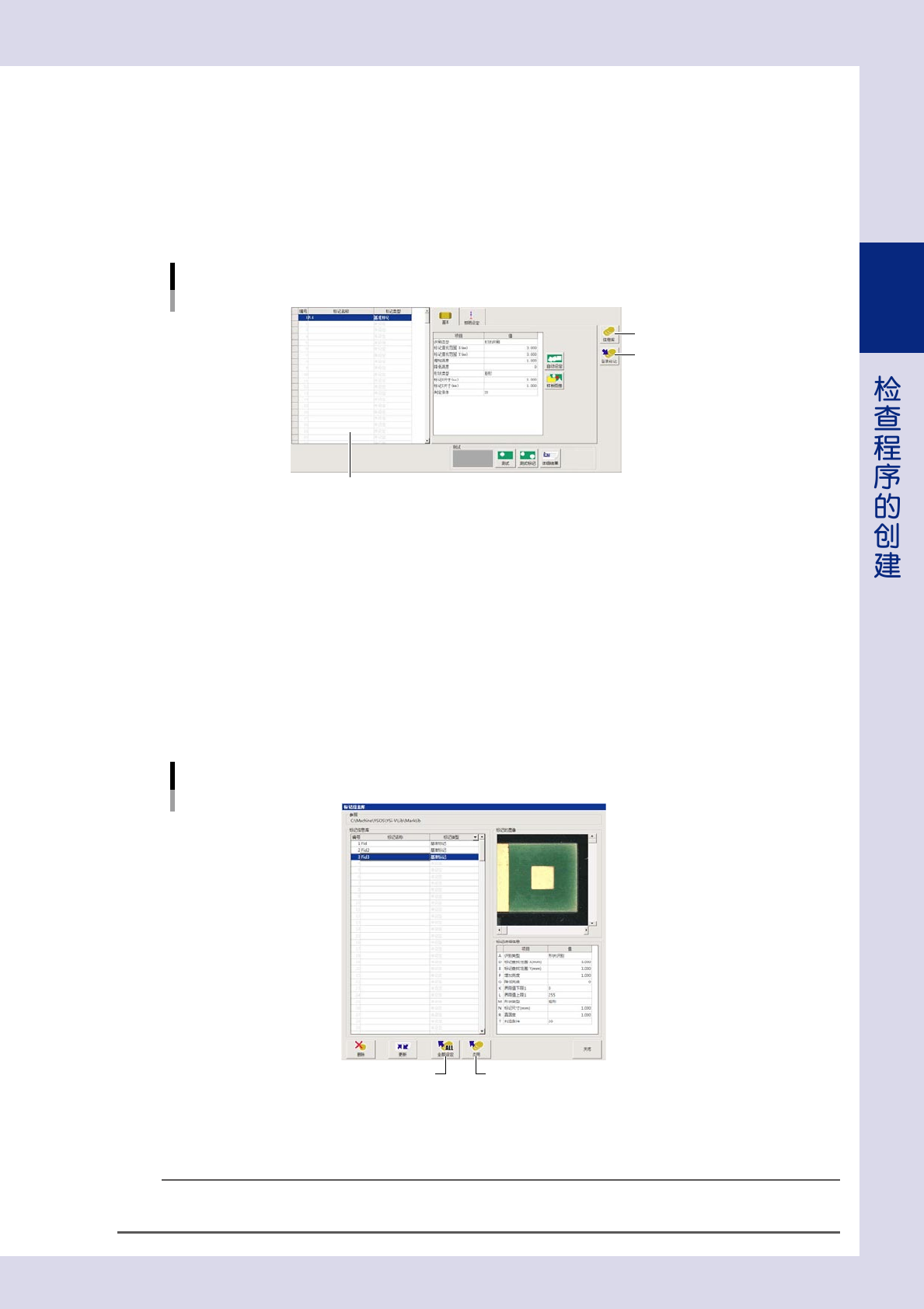

登录到标记信息库
标记数据列表
[登录标记]按钮
[信息库]按钮
26224-P7-00
2
按[登录]按钮。
显示确认对话框之后，按 [ 是 ] 按钮。标记信息被登录在标记信息库中。
■ 使用标记信息库的标记信息
1
选择想要设定标记信息库的位置。
在标记数据列表中选择想要设定标记信息库的行。
2
按 [ 信息库 ] 按钮。
打开“标记信息库”画面。
应用标记信息库
[全部设定]按钮 [应用]按钮
26225-P7-00
3
选择标记之后，按 [ 应用 ] 按钮。
显示确认对话框之后，按 [ 是 ] 按钮。
参考
想要向检查程序中标记名相同的所有标记设定标记信息库的标记信息时，按 [ 全部设定 ] 按钮。标记数据列表中的所有同名标记将
被标记信息库的标记信息所覆盖。
2-26
2
3.3 坏板标记参数
3.3.1 坏板标记功能
坏板标记功能，是在基板上某个指定的点贴上标记 ( 坏板标记 )，检查机对该标记进行识别后，取消检查该元件的
功能。

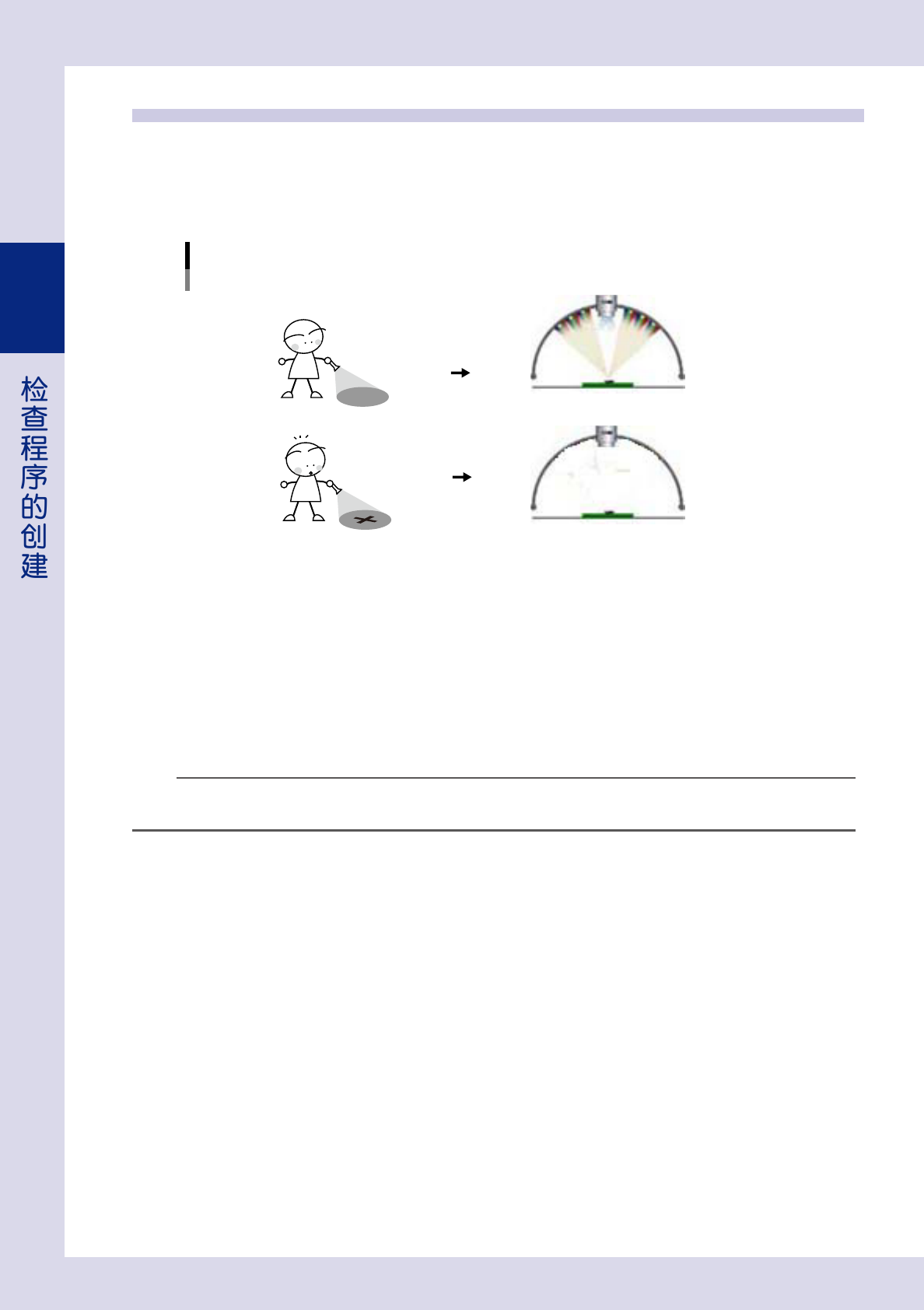

坏板标记功能
没有检出坏板标记时，检查元件
检出坏板标记时，取消检查元件
X
25204-P7-00
坏板标记有下列 3 种，可以根据目的选择使用。
■ 基板坏板标记
分别在每张基板上粘贴坏板标记，用于检查机判断是否进行坏板标记查找作业。例如，含有不良拼板的基板与不含不良拼板
的基板混在一起被传入时，如果对所有拼板都查找坏板标记，会浪费很多时间。此时，如果使用基板坏板标记功能，只在识
别到基板坏板标记时才查找坏板标记，如果没有识别到基板坏板标记就无条件的对所有拼板的元件进行检查。
■ 拼板坏板标记
分别在每个拼板上粘贴坏板标记，使检查机跳过检查到坏板标记的拼板的检查作业。例如，由 A、B、C、D4 块拼板组成的
基板中，如果 B 块拼板不良，便在基板上贴上 B 块拼板用的坏板标记。开始检查之前，检查机对所有拼板查找坏板标记，取
消识别到坏板标记的 B 块拼板的检查，只对 A、C、D 拼板的元件进行检查。
参考
如果拼板坏板标记在检查视野内，进行自动检查时不会只为识别坏板标记而移动轴，而是在检查的同时对正在检查的检查对象所在
的视野查找坏板标记，这样可以提高检查效率。但，编辑数据时，则需将相机移动到所有坏板标记的位置进行识别。
■ 局部坏板标记
分别给每个元件粘贴坏板标记，只要检查机检查到该坏板标记就跳过该元件的检查。
