2-26
2
3.3 坏板标记参数
3.3.1 坏板标记功能
坏板标记功能，是在基板上某个指定的点贴上标记 ( 坏板标记 )，检查机对该标记进行识别后，取消检查该元件的
功能。
坏板标记功能
没有检出坏板标记时，检查元件
检出坏板标记时，取消检查元件
X
25204-P7-00
坏板标记有下列 3 种，可以根据目的选择使用。
■ 基板坏板标记
分别在每张基板上粘贴坏板标记，用于检查机判断是否进行坏板标记查找作业。例如，含有不良拼板的基板与不含不良拼板
的基板混在一起被传入时，如果对所有拼板都查找坏板标记，会浪费很多时间。此时，如果使用基板坏板标记功能，只在识
别到基板坏板标记时才查找坏板标记，如果没有识别到基板坏板标记就无条件的对所有拼板的元件进行检查。
■ 拼板坏板标记
分别在每个拼板上粘贴坏板标记，使检查机跳过检查到坏板标记的拼板的检查作业。例如，由 A、B、C、D4 块拼板组成的
基板中，如果 B 块拼板不良，便在基板上贴上 B 块拼板用的坏板标记。开始检查之前，检查机对所有拼板查找坏板标记，取
消识别到坏板标记的 B 块拼板的检查，只对 A、C、D 拼板的元件进行检查。
参考
如果拼板坏板标记在检查视野内，进行自动检查时不会只为识别坏板标记而移动轴，而是在检查的同时对正在检查的检查对象所在
的视野查找坏板标记，这样可以提高检查效率。但，编辑数据时，则需将相机移动到所有坏板标记的位置进行识别。
■ 局部坏板标记
分别给每个元件粘贴坏板标记，只要检查机检查到该坏板标记就跳过该元件的检查。
2-27
2
3.3.2 坏板标记的设置项目
要使用坏板标记，首先需设置坏板标记。下面，介绍坏板标记画面与设置坏板标记时需设置的项目。

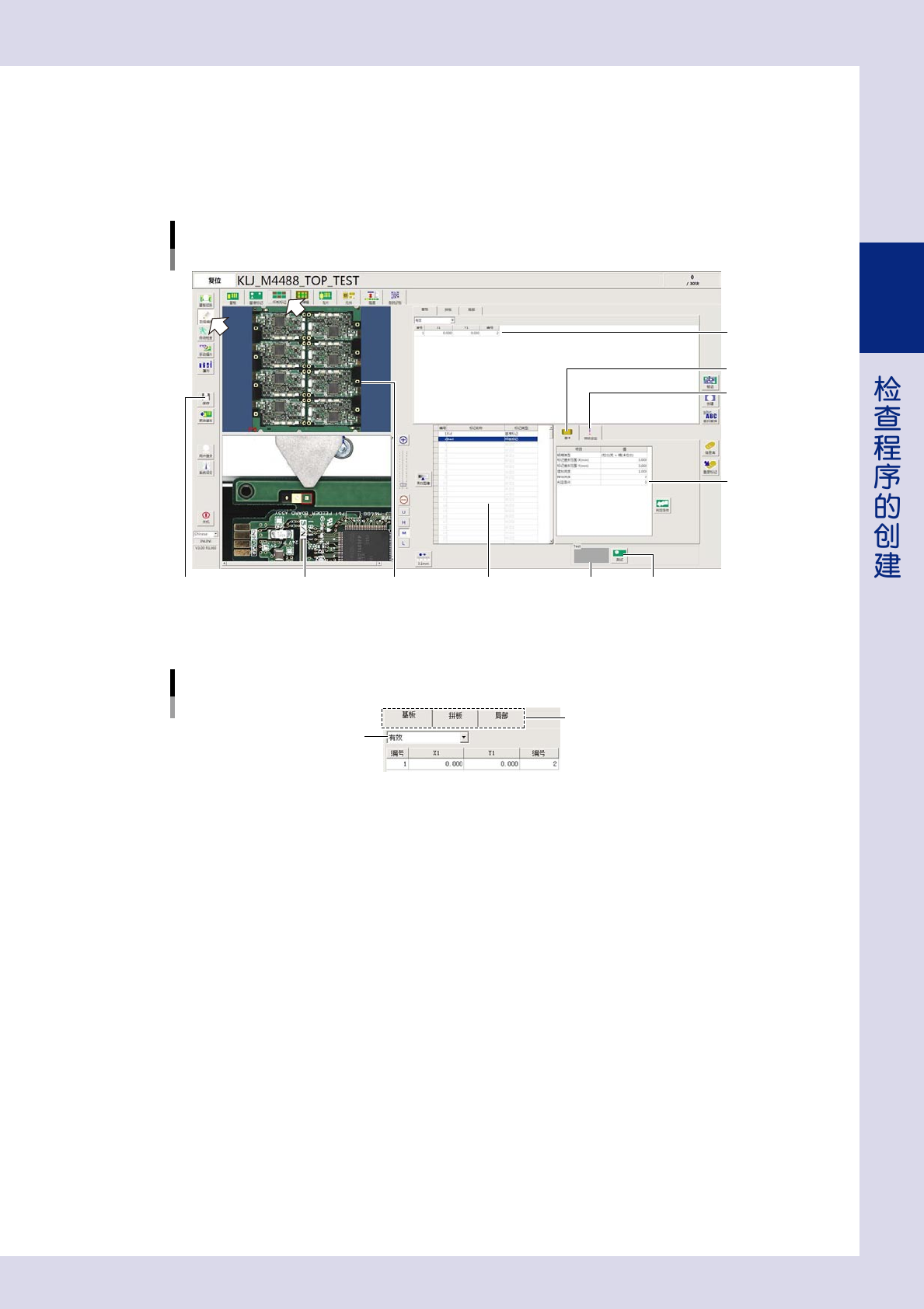

■ 坏板标记画面
按 [ 数据编辑 ] 按钮，打开下图所示的“坏板标记”画面。
“坏板标记”画面
照明设定
参数
[测试]按钮[保存]按钮 识别结果视野图像
基本参数
标记数据列表
标记列表
基板图像
参数列表
26226-P7-00
■ 设置项目
坏板标记的设置
选择想要设置的选项卡
设置为“有效”
26227-P7-00
“基板”选项卡 ( 基板坏板标记 )
使用拼板坏板标记或局部坏板标记功能时设置。
“拼板”选项卡 ( 拼板坏板标记 )
设置为“有效”时，以拼板为单位跳过检查。
“局部”选项卡 ( 局部坏板标记 )
设置为“有效”时，跳过任意元件的检查。
2-28
2
标记列表的设置
[创建]按钮
XY坐标
[移动]按钮
标记编号
26228-P7-00
X1、Y1
输入坏板标记的坐标。如果不知道坏板标记的坐标，可以通过示教输入。点击基板图像中的坏板标记
之后，在画面左下方的视野图像中点击坏板标记的中心，检查机会自动设置标记的参数并进行测试。
测试结果为 OK 之后，按 [ 创建 ] 按钮，可以将识别到的中心坐标输入到坐标栏中。
编号
该编号与标记数据列表中的编号对应。输入标记编号时，注意不要与基准标记的编号重复。
n
要点
‧
设置拼板坏板标记时，需在各个拼板号码行设置坏板标记。
‧
设置局部坏板标记时，需分别设置各个局部坏板标记，并在使用该局部坏板标记的检查对象中设置局部坏板标记的编号。
具体设置方法为 ：打开“贴片”参数画面，在“贴片信息”列表中的“局部坏板标记号码”中输入与标记列表中对应的编号。
参考
如果坏板标记看不清晰，可以按照明按钮 (U、H、M、L) 切换到可使标记清晰可见的照明。
标记数据列表的设置
选择“坏板标记”
26229-P7-00
编号
在与标记列表的“编号”栏中输入的编号相同的编号行中设置。
标记名称
用半角英文数字输入标记的名称。字数控制在 19 字以内，无法使用空格键，各个标记的名称不能相同。
标记类型
从下拉框中选择“坏板标记”。
参考
设置基准标记、坏板标记、条码识别时，虽在各自的选项卡画面设置，但都使用同一个标记数据列表，因此登录时请分别使用不同
的编号。
