2-28
2
标记列表的设置
[创建]按钮
XY坐标
[移动]按钮
标记编号
26228-P7-00
X1、Y1
输入坏板标记的坐标。如果不知道坏板标记的坐标，可以通过示教输入。点击基板图像中的坏板标记
之后，在画面左下方的视野图像中点击坏板标记的中心，检查机会自动设置标记的参数并进行测试。
测试结果为 OK 之后，按 [ 创建 ] 按钮，可以将识别到的中心坐标输入到坐标栏中。
编号
该编号与标记数据列表中的编号对应。输入标记编号时，注意不要与基准标记的编号重复。
n
要点
‧
设置拼板坏板标记时，需在各个拼板号码行设置坏板标记。
‧
设置局部坏板标记时，需分别设置各个局部坏板标记，并在使用该局部坏板标记的检查对象中设置局部坏板标记的编号。
具体设置方法为 ：打开“贴片”参数画面，在“贴片信息”列表中的“局部坏板标记号码”中输入与标记列表中对应的编号。
参考
如果坏板标记看不清晰，可以按照明按钮 (U、H、M、L) 切换到可使标记清晰可见的照明。
标记数据列表的设置
选择“坏板标记”
26229-P7-00
编号
在与标记列表的“编号”栏中输入的编号相同的编号行中设置。
标记名称
用半角英文数字输入标记的名称。字数控制在 19 字以内，无法使用空格键，各个标记的名称不能相同。
标记类型
从下拉框中选择“坏板标记”。
参考
设置基准标记、坏板标记、条码识别时，虽在各自的选项卡画面设置，但都使用同一个标记数据列表，因此登录时请分别使用不同
的编号。
2-29
2

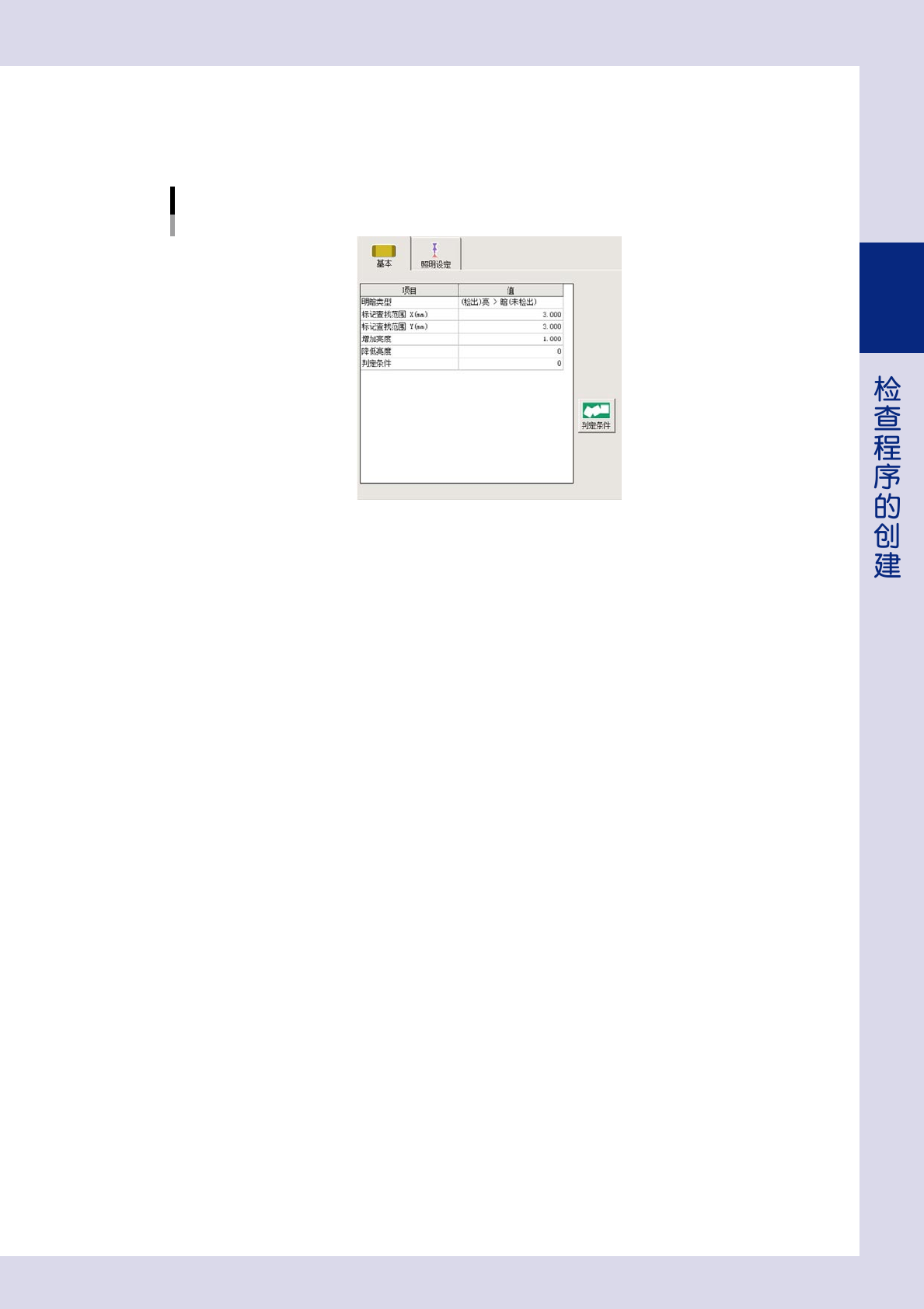

3.3.3 “基本”参数
设置了坏板标记之后，为识别该坏板标记还需设置各项参数。
下面 , 详细介绍基本参数中的各项参数。
“基本”参数
26230-P7-00
明暗类型
坏板标记比周围亮时，从下拉框中选择“( 检出 ) 亮 > 暗 ( 未检出 )”；坏板标记比周围暗时，选择“( 检出 ) 暗 < 亮 ( 未检出 )”。
标记查找范围 X、Y(mm)
设置查找标记的范围。可在 0.00 〜 150.00mm 的范围内输入。
坏板标记，是通过辨别查找范围内是“亮”还是“暗”来判断有无标记，所以设置的查找范围应与标记大小相同。
增加亮度
为便于确认标记而调亮整个标记查找范围。
降低亮度
为突出标记而调暗整个标记查找范围。
判定条件
按 [ 判定条件 ] 按钮，设置检测标记用的判定条件。
2-30
2
3.3.4 “照明设定”参数
为识别坏板标记，还需设置“照明设定”参数。在此，以“亮度”为例介绍设置“照明设定”参数的方法。
1
打开“照明设定”选项卡，从“提取照明类型”中选择“亮度”。
“照明设定”参数
图像列表按钮
亮度
26231-P7-00
2
选择提取光。
1. 按提取光的图像列表按钮，打开“提取照明类型”画面。
2. 从提取光列表中选择可使坏板标记清晰可见的照明 ( 最多可同时选择 2 种照明 )。
3. 选择之后，按 [OK] 按钮，返回“坏板标记”画面。
3
选择屏蔽光。
按屏蔽光的图像列表按钮，打开“提取照明类型”画面。
根据需要，从屏蔽光列表中选择 1 种屏蔽光 ( 也可以不选 )。
4
选择降噪滤镜。
使用降噪滤镜删除噪点。有噪点时，可以从下拉框中选择使噪点平均化的滤镜大小。
5
设置“屏蔽光倍率”参数。
在 Step3 中选择了屏蔽光时，需在“屏蔽光倍率”栏中输入进行图像处理时用的屏蔽光倍率。
