3.4.2 全部视野的创建与优化
下面，介绍在已创建了检查对象的数据中自动创建视野与为缩短机头的移动时间而修改视野编号的方法。
1
打开“视野编辑”画面。
按 [ 数据编辑 ] 按钮，选择“视野编辑”选项卡。
2
按画面右下部的自动创建按钮。

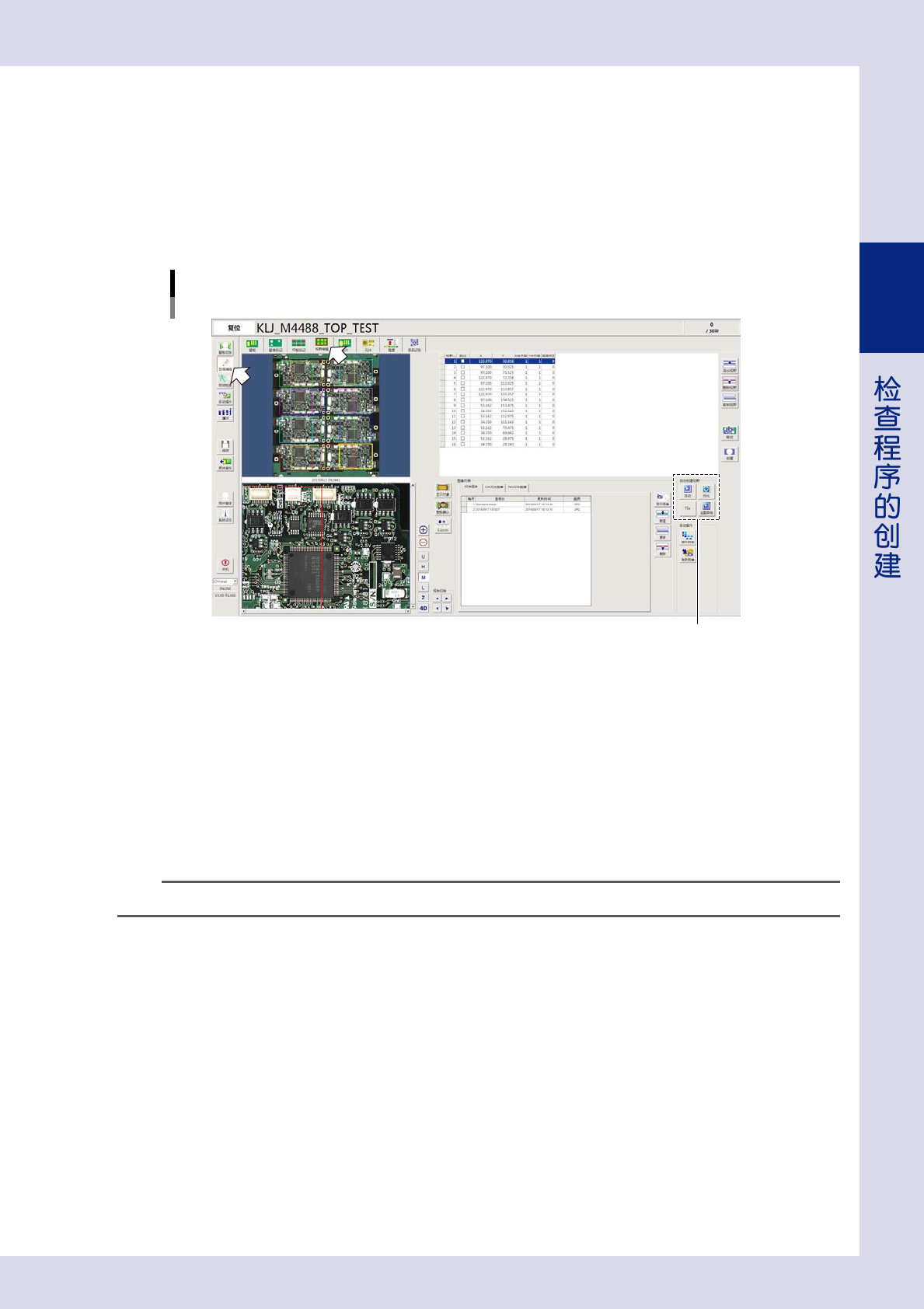

自动创建按钮
自动创建按钮
26234-P7-10
[自动]按钮
在考虑检查对象的位置、大小的基础上自动创建可以框住所有检查对象的视野并编号，使检查时机头的移动时间控制在最短。
[Tile] 按钮
自动在基板整板上均匀地创建视野。
[优化]按钮
修改视野编号，以使检查时机头的移动时间控制在最短。
[ 全面异物 ] 按钮
在基板内还没有分配视野的区域添加创建视野。
n
要点
使用自动创建按钮编辑了视野时，必须保存视野图像。
2-34
2
3.4.3 手动创建视野的步骤
没有 CAD 数据等无法转换为检查程序时，必须在想要检查的位置创建视野，并在视野中创建检查对象。
下面，介绍创建视野的步骤。创建视野必须在检查机上进行，iPro 离线编程软件 ( 选配 ) 无法创建视野。
1
打开“视野编辑”画面。
按 [ 数据编辑 ] 按钮，选择“视野编辑”选项卡。
2
将基板传入检查机内。
3
将 1 号视野移到想要检查的位置。
1 号视野创建在视野分布图的左下方，以黄色显示。请按照下列方法将 1 号视野移到想要检查的位置。
‧
选择 1 号视野，用鼠标拖动。
‧
操作滚动条移动。
‧
按 [ 移动间距 ] 按钮，切换间距之后，再按滚动条的箭头按钮。
为了将相机的移动时间控制在最短，建议从基板边端开始创建视野。

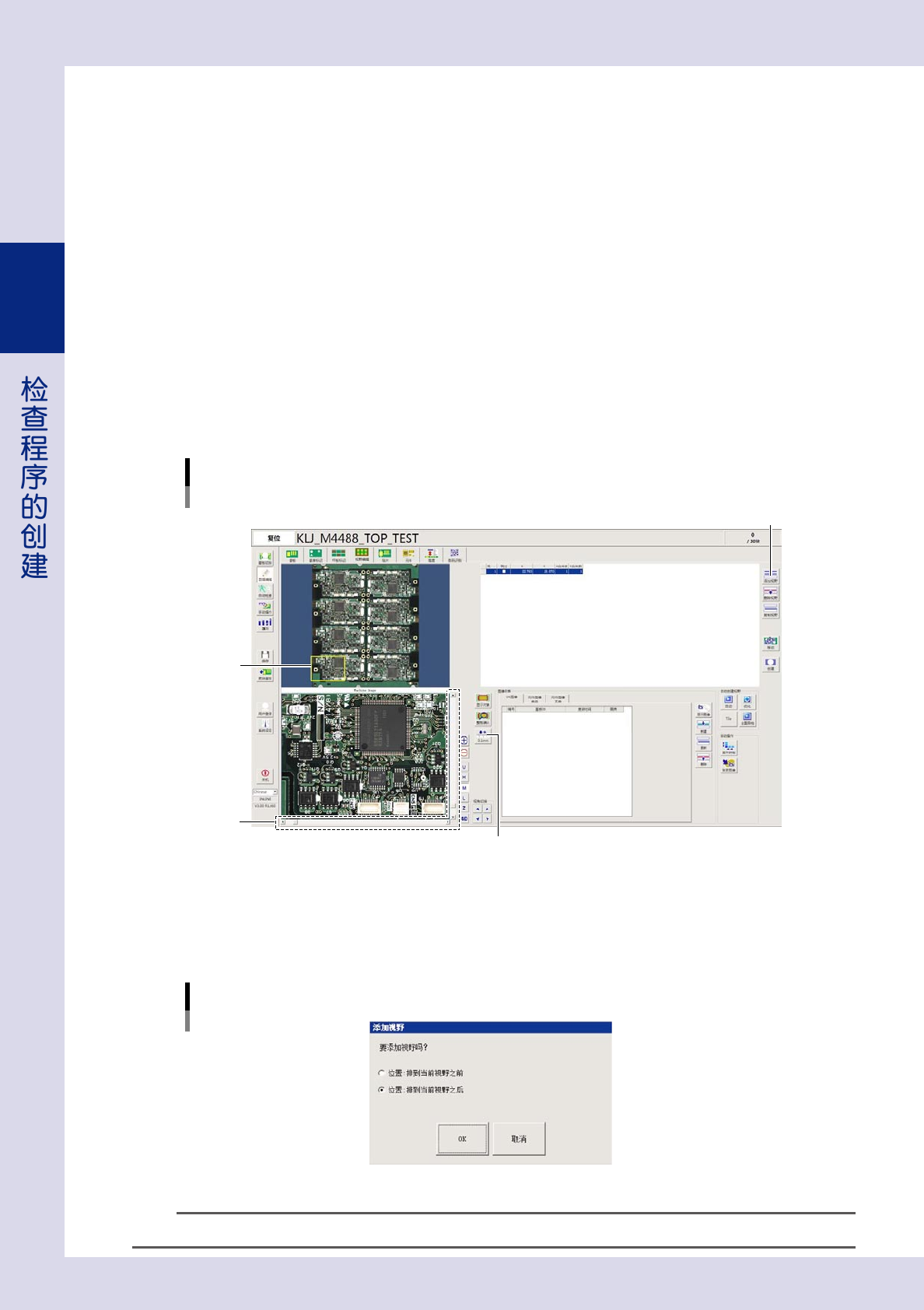

“视野编辑”画面
移动1号视野
1号视野
滚动条
[移动间距]按钮
[添加视野]按钮
26235-P7-10
4
按 [ 添加视野 ] 按钮，添加视野。
显示“添加视野”确认对话框之后，选择添加位置并按 [OK] 按钮。添加的视野以红色重叠显示在当前
视野的右下方。
添加视野
26235-P7-00
n
要点
视野框的显示颜色，按“黄→红→绿→蓝→粉红→紫→浅蓝”的顺序反复显示。
2-35
2
5
将添加的视野移到想要检查的位置。
在画面上拖动鼠标或使用滚动条或滚动按钮，将添加的视野移到想要检查的位置。

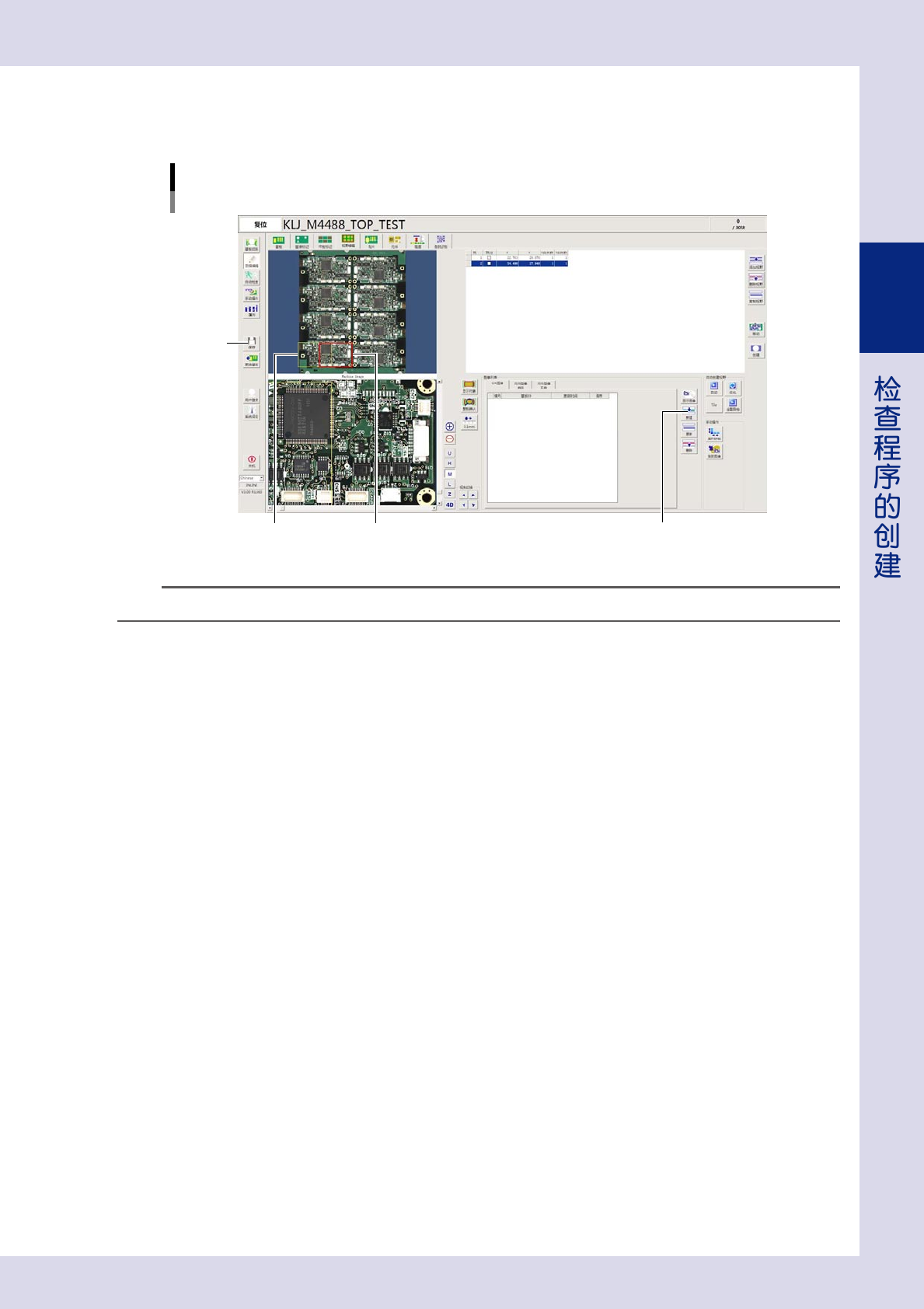

“视野编辑”画面
添加视野
添加的视野1号视野
Step7
Step8
26237-P7-10
n
要点
为防止漏检，建议使添加的视野与相邻视野稍微重叠。
6
在想要检查的所有位置创建视野。
反复进行 Step4 〜 Step5 的操作，在基板上想要检查的所有位置创建视野。
7
保存视野图像。
按 [ 新建 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮。
检查机自动拍摄全部视野的图像，并作为 Standard Image 保存。
8
保存检查程序。
按按钮区的 [ 保存 ] 按钮，保存检查程序。
