6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM 6.2 Caractéristiques t echniques des magasins Ver sion du logiciel S R.503.xxEdition 07/2003 FR 140 6.2.8 Magasi n S 44 m m 6 Fig. 6.2 - 8 Magasin S 44 mm…
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.2 Caractéristiques techniques des magasins
139
6.2.7 Magasin S 24/32 mm

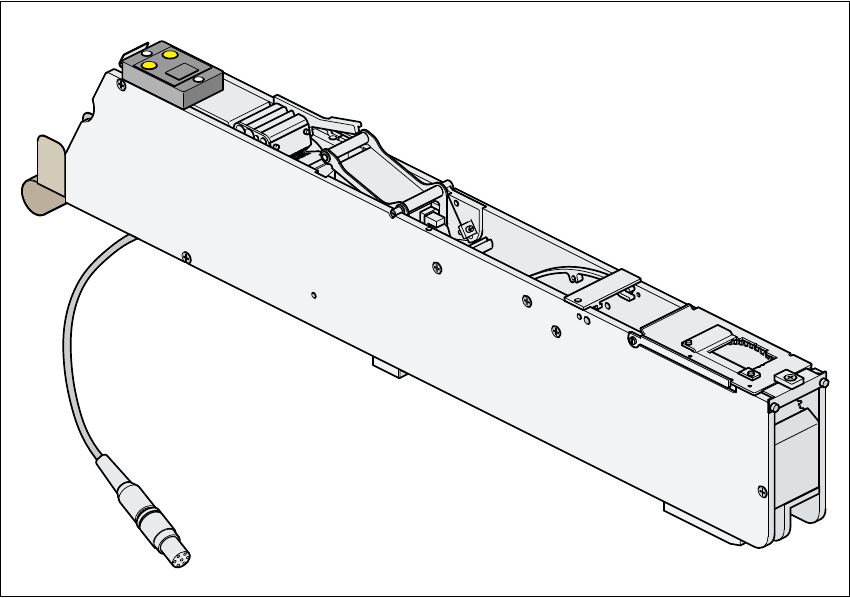

Fig. 6.2 - 7 Magasin S 24/32 mm
Nº d'article 00141093-xx
Largeur 42,4 mm
Pistes par magasin 1
Emplacements occupés 1,5
Nombre maximum de magasins 2 x 13
Stock de composants dans le cas des bobines 7" env. 2000 composants
Course du convoyeur (réglable) 4 à 40 mm (en pas de 4 mm)
6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM
6.2 Caractéristiques techniques des magasins Version du logiciel SR.503.xxEdition 07/2003 FR
140
6.2.8 Magasin S 44 mm
6

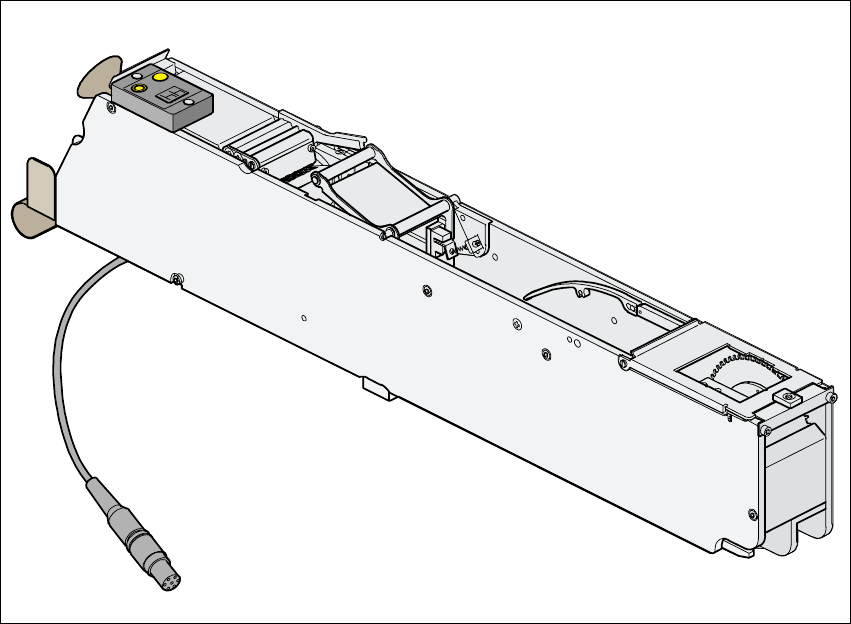

Fig. 6.2 - 8 Magasin S 44 mm
6
Nº d'article 00141094-xx
Largeur 54,3 mm
Pistes par magasin 1
Emplacements occupés 2
Nombre maximum de magasins 2 x 10
Stock de composants dans le cas des bobines 7" env. 2000 composants
Course du convoyeur (réglable) 4 à 52 mm (en pas de 4 mm)
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.2 Caractéristiques techniques des magasins
141
6.2.9 Magasin linéaire vibrant, type 3

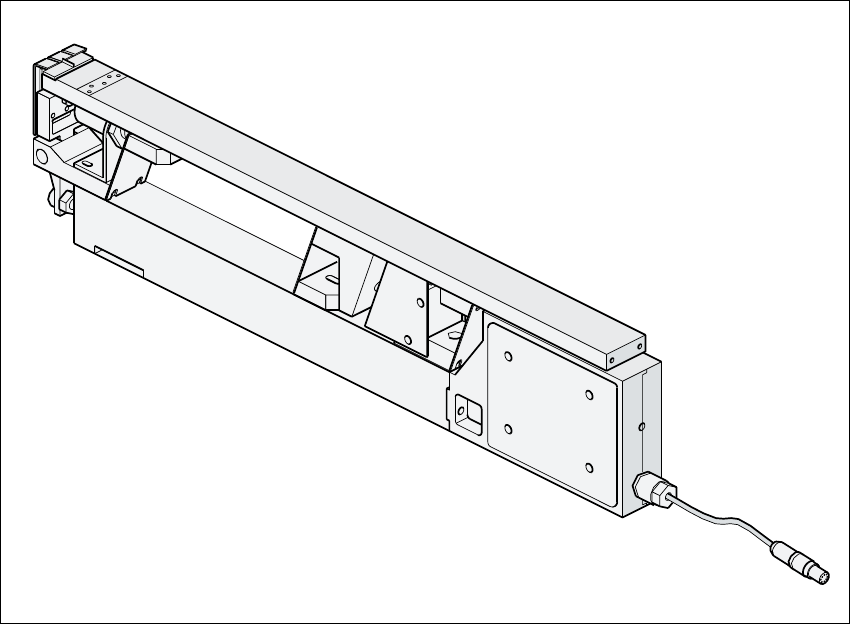

Fig. 6.2 - 9 Magasin linéaire vibrant, type 3
Nº d'article 00142031-xx 6
Largeur 28 mm 6
Pistes par magasin 1, 2, 3 ou 6 6
Emplacements occupés 1 6
Nombre maximum de magasins 2 x 20 6
Quantité de composants conditionnés par magasin de barres max. 150 exemplaires,6
suivant la longueur des composants 6
Données spécifiques des magasins de barres e largeur 9,5 mm / 3 magasins de barres 6
largeur 15 mm / 2 magasins de barres 6
largeur > 15 mm / 1 magasin de barres 6
largeur 30 mm / 1 magasin de barres 6
Temps de vibration réglable de 400 jusqu'à plus de 1000 msec 6
