Manuel d’utilisation SIPLACE S -27 HM 4 Montage de l'automate Version du logiciel SR.503.xx Edition 07/2003 FR 4. 1 Dimensions du convoyeur 105 4 Mont age de l'automate 4.1 Dimensions du convoyeur 4 Fig. 4.1 - …
3 Caractéristiques techniques Manuel d’utilisation SIPLACE S-27 HM
3.10 Convoyeur de CI Version du logiciel SR.503.xxEdition 07/2003 FR
104
3.10.3.2 Caractéristiques techniques – Convoyeur double
3
Bord fixe du convoyeur Droite (standard), gauche (option)
Hauteur max. des composants
6 mm pour la tête de collecte & de placement à 12 segments
8,5 mm pour la tête collecte & de placement à 6 segments
Format de carte 50 mm x 50 mm à 508 mm x 216 mm
2" x 2" à 20" x 8,5"
CI avec excédent de longueur jusqu'à 610 mm (24") (option)
Densité du circuit imprimé 0,5 mm à 4,5 mm
Courbure max. du circuit imprimé Vers le haut : 4,5 mm - Densité des CIs
Vers le bas : 0,3 mm + densité des CIs
Espace libre sur la face inférieure du CI Standard : 25 mm
Option : max. 40 mm
Hauteur du convoyeur de CIs 830 mm ± 15 mm (standard)
900 mm ± 15 mm (option)
930 mm ± 15 mm (option)
950 mm ± 15 mm (option SMEMA)
Type d'interface SIEMENS (standard),
SMEMA (option)
Bord de guidage libre des composants 3 mm
Durée du changement des CIs 2,5 s
Type de convoyeur Synchrone ou asynchrone
Contenu du report par convoyeur Synchrone : différent, asynchrone : identique
Largeur du CI par convoyeur Identique
Détection des marques mauvaises Synchrone : impossible, asynchrone : possible
Réglage en largeur automatique Synchrone : impossible, asynchrone : possible
Manuel d’utilisation SIPLACE S-27 HM 4 Montage de l'automate
Version du logiciel SR.503.xx Edition 07/2003 FR 4.1 Dimensions du convoyeur
105
4 Montage de l'automate
4.1 Dimensions du convoyeur
4

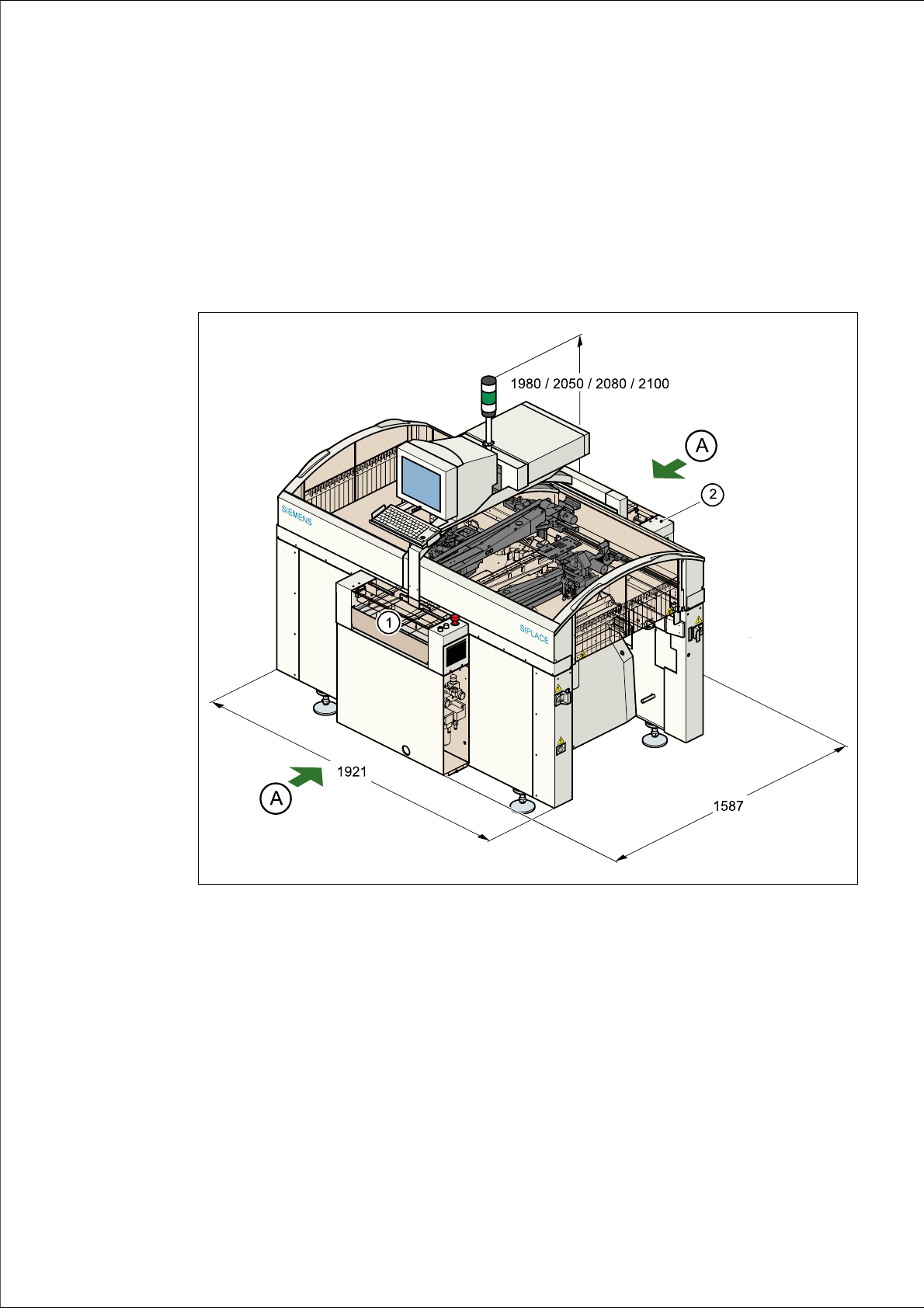

Fig. 4.1 - 1 Dimensions de la construction et du convoyeur de l'automate
4
A Points de départ du chariot élévateur (longueur de la fourche : 1600 mm)
(1) Convoyeur d'entrée
(2) Convoyeur de sortie
4
La hauteur normalisée du convoyeur de circuits imprimés est de 830 mm ± 15 mm. La hauteur
totale normalisée de l'automate est de 1980 mm. Pour une hauteur de convoyeur de circuits
imprimés de 950 mm (option SMEMA), il résulte une hauteur totale de 2100 mm.
4 Montage de l'automate Manuel d’utilisation SIPLACE S-27 HM
4.1 Dimensions du convoyeur Version du logiciel SR.503.xxEdition 07/2003 FR
106
4.1.1 Configuration du convoyeur et transport
Lorsque la livraison de l'automate a lieu départ usine, les composants suivants ne sont pas ins-
tallés :
–claviers
–moniteurs
– témoin d'anomalie et
– chariot des composants
Æ Avant de mettre la machine en service, installez les composants démontés.
Æ Pour transporter l'automate, utilisez un chariot élévateur avec au moins 1600 mm de longueur
de fourche.
Æ Ne placez le chariot élévateur qu'aux emplacements indiqués.
4.1.2 Nature de la base
Æ Veillez à
– monter l'automate sur une base solide, non vibrante
– et à ce que la charge admissible par la base au m² soit supérieure à 1000 kg/m².
4.1.3 Alimentation en air comprimé
– La pression de l'alimentation en air comprimé doit impérativement être de 0,55 MPa min.
(5,5 bar ). La valeur maximale admissible est de 0,8 MPa (8 bar).
– L'air comprimé doit impérativement remplir la spécification exigée (voir section 3.4
à partir de
la page 80
).
Vous y parviendrez avec
– des compresseurs à piston sec, par exemple : Atlas, Copco type ZR4
– un sécheur laveur à air comprimé
– un filtre ultra-fin, série X, exemple : soc. Zander
4.1.4 Alimentation en courant
– Il faut que le raccordement au réseau soit protégé par fusible. Les valeurs de raccordement
des fusibles sont :
3 x 16 A pour 3 x 400 V CA/3 x 208 V CA/3 x 200 V CA 4
