4 Montage d e l'automate Manuel d’utilisation SIPLACE S-27 HM 4.3 Adapter le c hariot des com posants à d'autres hauteurs d e co nvoyeur de CI V ersion du logiciel S R.503.xxEdition 07/2003 F R 108 4.3 Ada pter…
Manuel d’utilisation SIPLACE S-27 HM 4 Montage de l'automate
Version du logiciel SR.503.xx Edition 07/2003 FR 4.2 Comment monter l'automate
107
4.2 Comment monter l'automate
Æ Soulevez l'automate avec le chariot élévateur et réglez les pieds de la machine, de sorte que
la distance entre le bord supérieur du convoyeur de cartes et le bord inférieur des pieds de la
machine soit de 830 mm.
Æ Veillez à ce que la distance entre les convoyeurs de CIs des automates soit de 1 à 3 mm.
Æ Orientez tous les automates rectilignes les uns par rapport aux autres. Vous y parviendrez en
tendant une corde.
Æ Réglez chaque automate à l'aide d'un niveau à bulle d'air mécanique pourvu d'une précision
de 0,02 mm/m.
Æ Bloquez les pieds de la machine.
Æ Vérifiez à nouveau l'ajustage de l'automate avec le niveau à bulle d'air mécanique et corrigez
les réglages, s'il y a lieu.
ATTENTION
Enlevez toutes les protections de transport de l'automate ! 4
Æ Montez les composants démontés pour l'expédition.
Æ Etablissez les raccords électriques et pneumatiques.
DANGER MORTEL
Seul un Personnel formé et habilité à cet effet est autorisé à établir les raccords électriques.4
4 Montage de l'automate Manuel d’utilisation SIPLACE S-27 HM
4.3 Adapter le chariot des composants à d'autres hauteurs de convoyeur de CI Version du logiciel SR.503.xxEdition 07/2003 FR
108
4.3 Adapter le chariot des composants à d'autres hau-
teurs de convoyeur de CI
4.3.1 Outillage
Clé mâle à six pans, jeu à 8 mm
4.3.2 Consignes de sécurité
AVERTISSEMENT RISQUE D'ECRASEMENT
Prenez tous les magasins par le dessus de table, avant de changer de hauteur de table du chariot
des composants. En changeant d'outillage, prenez des précautions car le dessus de table est très
lourd. 4
4

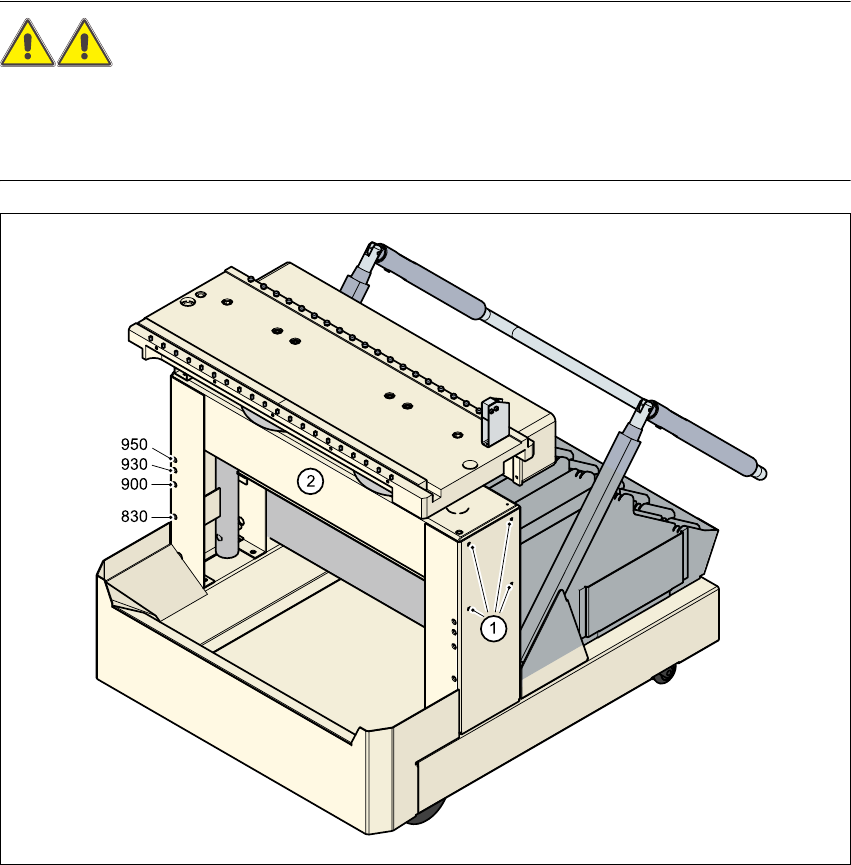

Fig. 4.3 - 1 Adapter le chariot des composants à une autre hauteur de convoyeur de CI
(1) Vis de blocage, 4 exemplaires par côté
(2) Trous dans la traverse pour adapter la hauteur de table à 830, 900, 930 et 950 mm de hauteur
Manuel d’utilisation SIPLACE S-27 HM 4 Montage de l'automate
Version du logiciel SR.503.xx Edition 07/2003 FR 4.3 Adapter le chariot des composants à d'autres hauteurs de convoyeur de CI
109
Æ Introduisez les deux clés mâles coudées pour vis à six pans creux (8 mm) dans le trou corres-
pondant à la hauteur de convoyeur de CI actuelle (voir Fig. 4.3 - 1
).
Æ Desserrez les quatre vis de blocage, situées des deux côtés du chariot des composants (voir
point 1 dans la Fig. 4.3 - 1
).
Æ Demandez à deux personnes de vous aider à soulever et abaisser le dessus de table. Vous
devez tenir le dessus de table pendant que vous sortez les deux clés mâles à six pans.
Æ Levez le dessus de table ou abaissez celui-ci à la hauteur de convoyeur de CI désirée.
Æ Poussez les deux clés mâles à six pans (8 mm) dans le trou correspondant à la nouvelle hau-
teur de convoyeur.
Æ Tournez les clés mâles à six pans de sorte que la traverse (pos. 2 dans la Fig. 4.3 - 1) reposent
sur le bord des clés mâles coudées pour vis à six pans creux. Ce n'est qu'ensuite que les clés
mâles à six pans se sortiront facilement, après fixation de la traverse.
Æ Fixez la traverse des deux côtés avec les quatre vis de blocage (pos. 1 dans la Fig. 4.3 - 1).
Æ Tournez alors quelque peu les clés mâles à six pans et retirez-les.
