5 Opérateur, régleur, technicien de serv ice Manuel d’utilisation SIPLACE S-27 H M 5.4 Effectuer un tour de cont rôle Version du logiciel S R.503.xxEdition 07/2003 F R 116 5.4.2 Vérifier les support s de CIs Æ Vé rifie z…
Manuel d’utilisation SIPLACE S-27 HM 5 Opérateur, régleur, technicien de service
Version du logiciel SR.503.xx Edition 07/2003 FR 5.4 Effectuer un tour de contrôle
115
5.4 Effectuer un tour de contrôle
5.4.1 Contrôler le magasin
Æ Vérifier si la bande est bien logée sur les ressorts du magasin S.
5

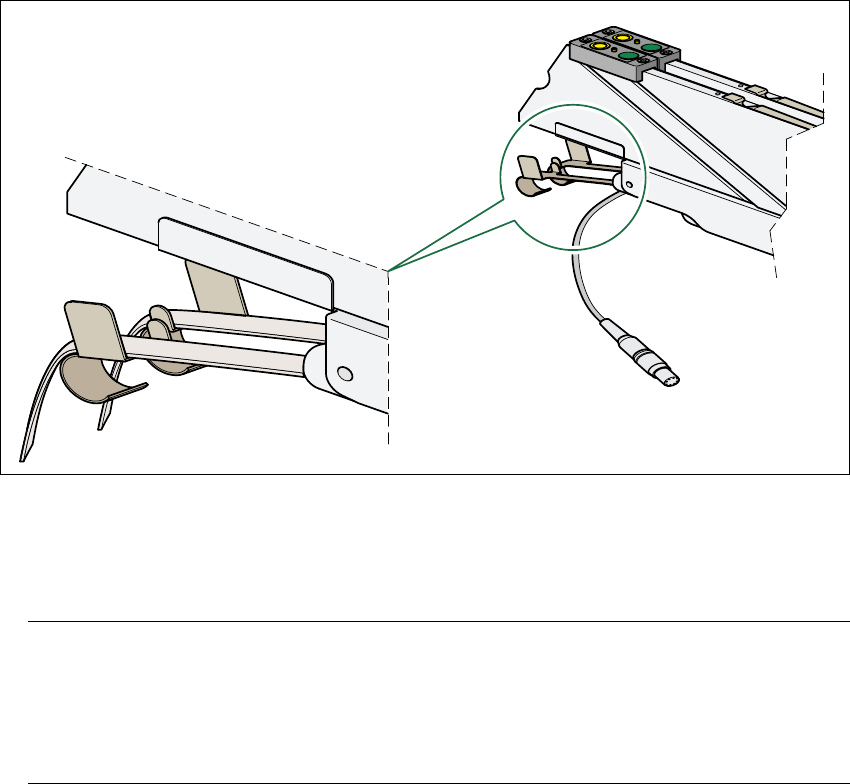

Fig. 5.4 - 1 Bande S logée sur les ressorts du magasin S
5
Æ Vérifiez si le conteneur de films du convoyeur S est plein.
Si c’est le cas, retirer le film de protection et le couper à l’aide de ciseaux.
NOTA
Il peut survenir des problèmes lors du décollage de la bande, si le film est simplement déchiré
au lieu de le couper proprement.
Les magasins 3 x 8 mm sont équipés à cet effet d'un couteau intégré. Il se trouve dans le
conteneur de films, à l'extrémité du convoyeur, sous les volets. 5
Æ Vérifier si l’ouverture de prélèvement du magasin est conforme à la taille du composant.
Æ Vérifiez si des guidages de bandes sont posés, dans le cas des magasins combinés
(24 mm / 32 mm).
Æ Vérifiez si le guidage en plastique supplémentaire est posé dans les magasins combinés.
5 Opérateur, régleur, technicien de service Manuel d’utilisation SIPLACE S-27 HM
5.4 Effectuer un tour de contrôle Version du logiciel SR.503.xxEdition 07/2003 FR
116
5.4.2 Vérifier les supports de CIs
Æ Vérifiez les supports de CIs magnétiques sur la table de levage. Ils doivent être montés de telle
façon qu’ils ne heurtent pas les composants reportés sur la face inférieure des CI.
5.4.3 Raccorder les bandes en temps opportun
NOTA : 5
Raccorder les bandes en dû temps, afin que les magasins ne soient jamais vides. L’inobservation
de cette instruction pourrait occasionner des temps d’arrêt machine importants.
Cependant, ne pas raccorder les bandes trop tôt. En effet, si l’extrémité de l’ancienne bande est
déroulée sur la nouvelle bobine après le raccordement des bandes, il se pourrait que la bobine
de la nouvelle bande soit trop pleine, si bien que cette bande déborderait de la bobine et se coin-
cerait. Ceci occasionnerait des erreurs de prise et des temps d’arrêt machine importants. 5
5.4.4 Poser les entretoises métalliques dans le conteneur de bandes du chariot
des composants
Æ Posez les entretoises métalliques comme on peut le voir dans la Fig. 5.4 - 2 et tenez compte du
fait que la plus petite division du conteneur de bandes est une deuxième division. Ceci évite les
erreurs de prise.
Æ Vérifiez que les entretoises métalliques occupent la même position d'encliquetage sur les deux
barres de guidage. Sinon, l'entretoise métallique s'inclinera ou se pliera.
Manuel d’utilisation SIPLACE S-27 HM 5 Opérateur, régleur, technicien de service
Version du logiciel SR.503.xx Edition 07/2003 FR 5.4 Effectuer un tour de contrôle
117
5

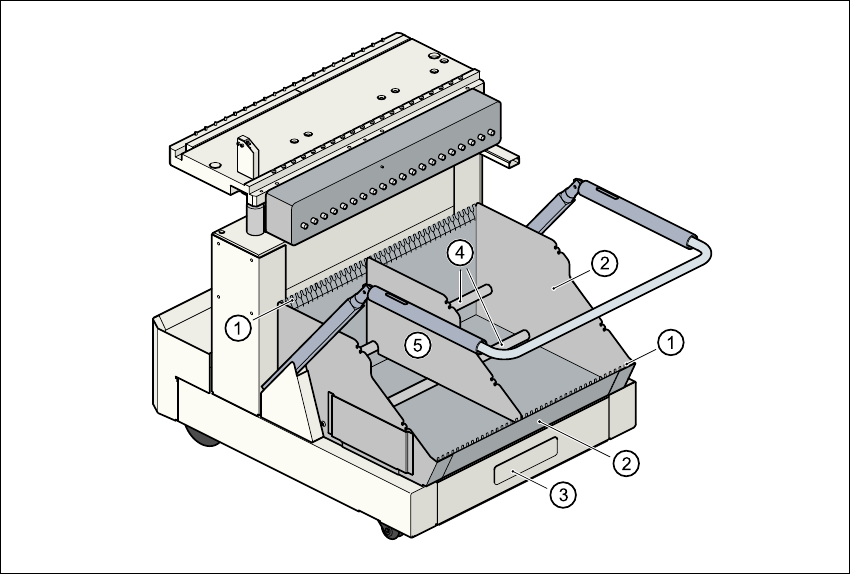

Fig. 5.4 - 2 Poser les entretoises métalliques dans le conteneur de bandes du chariot
des composants
(1) Barre de guidage des entretoises métalliques
(2) Conteneur de bandes
(3) Conteneur de déchets de bande
(4) Barres des entretoises métalliques
(5) Entretoise métallique
