Manuel d’utilisation SIPLACE S -27 HM 5 Op érateur, régleur, te chnicien de service Version du logiciel SR.503.xx Edition 07/2003 FR 5.4 Effectuer un tour de contrôle 117 5 Fig. 5.4 - 2 Poser les e ntretoises métalli que…
5 Opérateur, régleur, technicien de service Manuel d’utilisation SIPLACE S-27 HM
5.4 Effectuer un tour de contrôle Version du logiciel SR.503.xxEdition 07/2003 FR
116
5.4.2 Vérifier les supports de CIs
Æ Vérifiez les supports de CIs magnétiques sur la table de levage. Ils doivent être montés de telle
façon qu’ils ne heurtent pas les composants reportés sur la face inférieure des CI.
5.4.3 Raccorder les bandes en temps opportun
NOTA : 5
Raccorder les bandes en dû temps, afin que les magasins ne soient jamais vides. L’inobservation
de cette instruction pourrait occasionner des temps d’arrêt machine importants.
Cependant, ne pas raccorder les bandes trop tôt. En effet, si l’extrémité de l’ancienne bande est
déroulée sur la nouvelle bobine après le raccordement des bandes, il se pourrait que la bobine
de la nouvelle bande soit trop pleine, si bien que cette bande déborderait de la bobine et se coin-
cerait. Ceci occasionnerait des erreurs de prise et des temps d’arrêt machine importants. 5
5.4.4 Poser les entretoises métalliques dans le conteneur de bandes du chariot
des composants
Æ Posez les entretoises métalliques comme on peut le voir dans la Fig. 5.4 - 2 et tenez compte du
fait que la plus petite division du conteneur de bandes est une deuxième division. Ceci évite les
erreurs de prise.
Æ Vérifiez que les entretoises métalliques occupent la même position d'encliquetage sur les deux
barres de guidage. Sinon, l'entretoise métallique s'inclinera ou se pliera.
Manuel d’utilisation SIPLACE S-27 HM 5 Opérateur, régleur, technicien de service
Version du logiciel SR.503.xx Edition 07/2003 FR 5.4 Effectuer un tour de contrôle
117
5
Fig. 5.4 - 2 Poser les entretoises métalliques dans le conteneur de bandes du chariot
des composants
(1) Barre de guidage des entretoises métalliques
(2) Conteneur de bandes
(3) Conteneur de déchets de bande
(4) Barres des entretoises métalliques
(5) Entretoise métallique
5 Opérateur, régleur, technicien de service Manuel d’utilisation SIPLACE S-27 HM
5.4 Effectuer un tour de contrôle Version du logiciel SR.503.xxEdition 07/2003 FR
118
5.4.5 Utiliser des tiges embrochables pour les gros rouleaux de bandes
Æ Pour de gros rouleaux de bandes, posez des tiges embrochables dans les entretoises métal-
liques.
NOTA
Nous recommandons d'utiliser, dans le cas de bobines de bandes d'un diamètre à partir de 7",
des tiges embrochables afin de garantir la sécurité de fonctionnement des magasins.
5

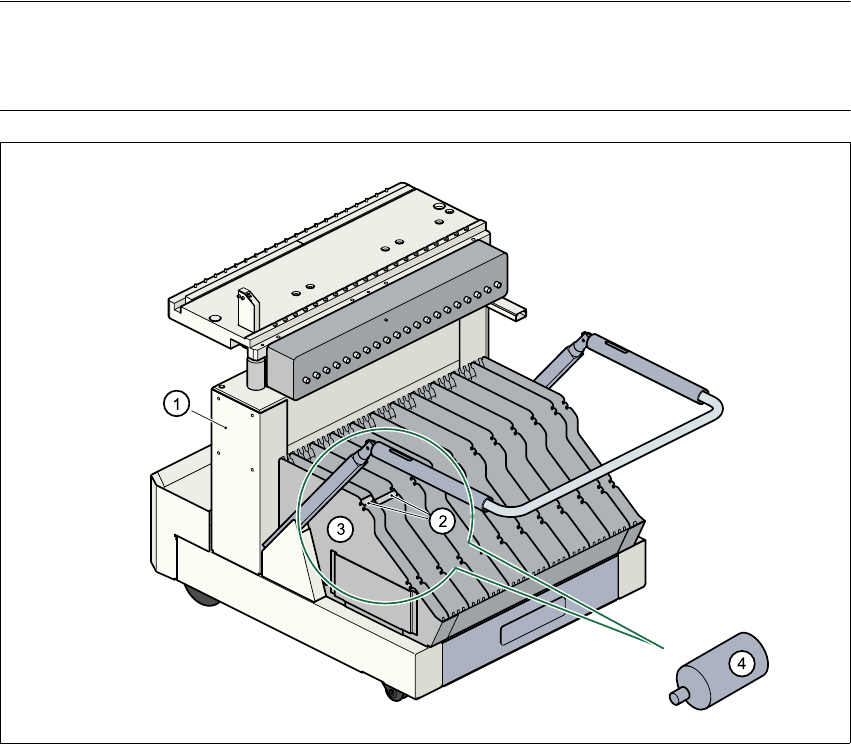

Fig. 5.4 - 3 Poser des tiges embrochables pour grandes bobines
(1) Chariot des composants
(2) Position des tiges embrochables
(3) Entretoise métallique
(4) Tige embrochable (agrandie)
