6.1.2 Consignes de sécurité relatives au traitement de condensateurs à base
de poudre métallique
Le traitement des condensateurs à base de poudre métallique (par ex. : tantale) comporte des
risques en cours d'opération. Le risque réside dans le fait
– qu'en cas de destruction de ces composants, il se produise brusquement une réaction exother-
mique, c.à.d. un dégagement de chaleur. Ce dégagement de chaleur, peut, en fonction des
valeurs de la capacité et en présence des conditions environnantes les plus défavorables, pro-
voquer des dommages,
– que cet effet peut se produire en principe lors du déchiquetage de tels composants.
Pour préciser dans quelle mesure les composants que vous traitez sont concernés par ce risque,
veuillez vous tourner vers vos fournisseurs.
Dans des cas extrêmement rares, le risque précité peut aussi se concrétiser dans la découpeuse
des machines SIPLACE et conduire, dans les cas extrêmes, à un feu couvant dans les chutes de
bandes.
Des conditions défavorables sont, entre autre :
(1) Maintien des composants dans la bande lors de l'inspection du réglage des impulsions (lors
de cette inspection, l'opérateur peut continuer à cadencer le magasin sans prélever de
composants),
(2) Maintien des composants dans la bande, par ex. en cas de déchirure de la feuille de
recouvrement,
(3) Maintien des composants dans la bande, si les composants, voire les bandes, ne correspon-
dent pas à la spécification et provoquent par là même un taux élevé d'erreurs de prise.
Veuillez prendre en compte les remarques suivantes, afin de minimiser le risque encouru lors du
report de condensateurs à base de poudre métallique.
(1) En cas de poursuite manuelle du cadençage de la bande, l'opérateur doit enlever les
composants qui restent dans le sac à bandes.
(2) En cas de déchirure de la feuille de recouvrement, le pupitreur doit enlever, à titre d'exemple,
les composants qui restent dans la bande.
(3) Procéder à un vidage régulier du conteneur de chutes de bandes (recommandation : toutes
les heures).
6
AVERTISSEMENT
Pour éviter le risque existant, il est absolument indispensable
d'utiliser les magasins spécialement validés pour le report de
tels composants. Il s'agit de :
pour la forme de construction C/D art. n° : 00 141 118-01
pour la forme de construction E art. n° : 00 141 117-016
6
Les magasins sont caractérisés
par l'étiquette suivante :
6
Approved for
capacitors based on
metal-powder
Validé pour des
condensateurs à base
de poudre métallique
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.2 Caractéristiques techniques des magasins
133
6.2 Caractéristiques techniques des magasins
Les illustrations de tous les magasins, leurs caractéristiques techniques et leurs variantes
d’implantation sur la machine automatique de report sont présentées dans les pages suivantes.
6.2.1 Magasin S II 8 mm
Fig. 6.2 - 1 Magasin S II 8 mm
Nº d'article 00141096-xx
Largeur 30,6 mm
Pistes par magasin 2
Emplacements occupés 1
Nombre maximum de magasins 2 x 20
Stock de composants dans le cas des bobines 7" env. 10.000 composants
Course du convoyeur (réglable) 2 mm / 4 mm
6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM
6.2 Caractéristiques techniques des magasins Version du logiciel SR.503.xxEdition 07/2003 FR
134
6.2.2 Magasin S 3 x 8 mm

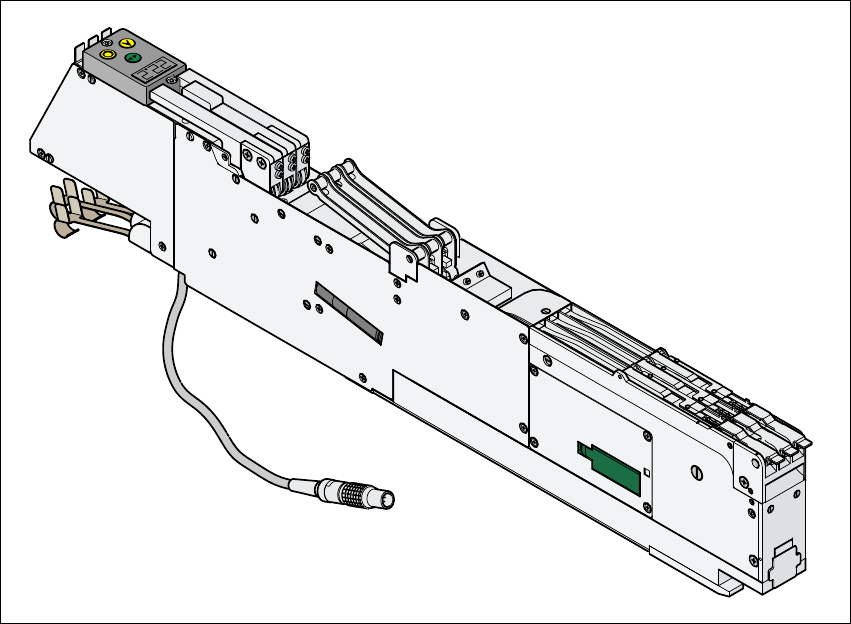

Fig. 6.2 - 2 Magasin S 3 x 8 mm
Nº d'article 00141098-xx
Largeur 30,6 mm
Pistes par magasin 3
Emplacements occupés 1
Nombre maximum de magasins 2 x 20
Stock de composants dans le cas des bobines 7" env. 10.000 composants
Course du convoyeur (réglable) 2 mm / 4 mm
