6.2.3 Magasin S 3 x 8 mm pour composants 0201/0402

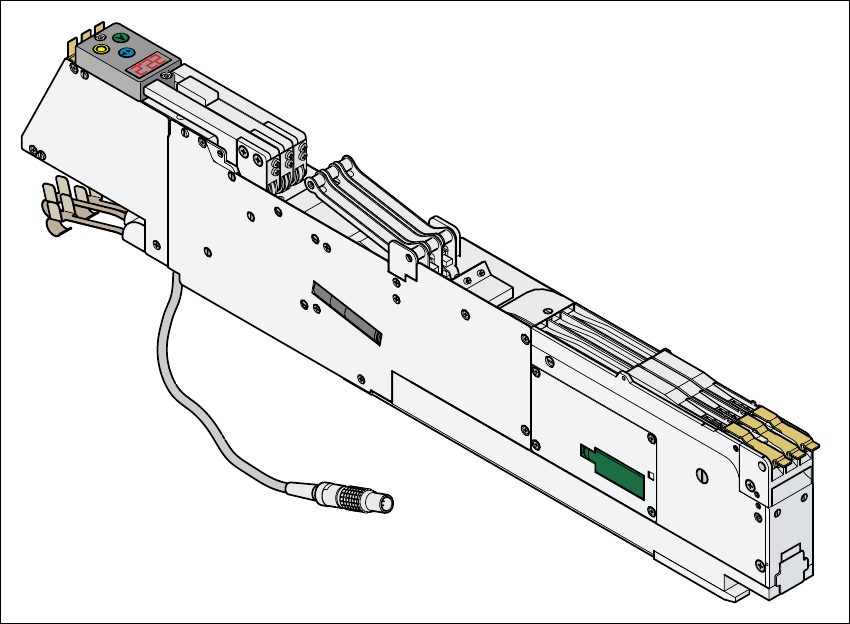

Fig. 6.2 - 3 Magasin S 3 x 8 mm pour composants 0201/0402
Nº d'article 00141099-xx
Largeur 30,6 mm
Spectre des composants 0201, 0402
Pistes par magasin 3
Emplacements occupés 1
Nombre maximum de magasins 2 x 20
Stock de composants dans le cas des bobines 7" env. 10.000 - 15.000 composants
Course du convoyeur (réglable) 2 mm / 4 mm
6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM
6.2 Caractéristiques techniques des magasins Version du logiciel SR.503.xxEdition 07/2003 FR
136
6.2.4 Magasin S 12/16 mm

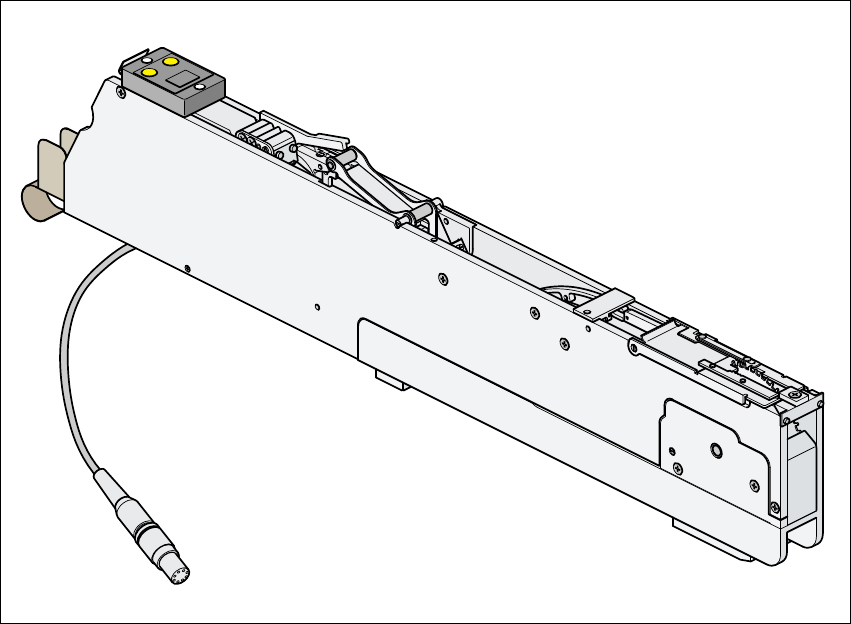

Fig. 6.2 - 4 Magasin S 12/16 mm
Nº d'article 00141092-xx
Largeur 30,6 mm
Pistes par magasin 1
Emplacements occupés 1
Nombre maximum de magasins 2 x 20
Stock de composants dans le cas des bobines 7" env. 4000 composants
Course du convoyeur (réglable) 4 mm, 8 mm, 12 mm, 16 mm
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.2 Caractéristiques techniques des magasins
137
6.2.5 Magasin S 12 mm pour les condensateurs à base de poudre métallique,
forme de construction C / D

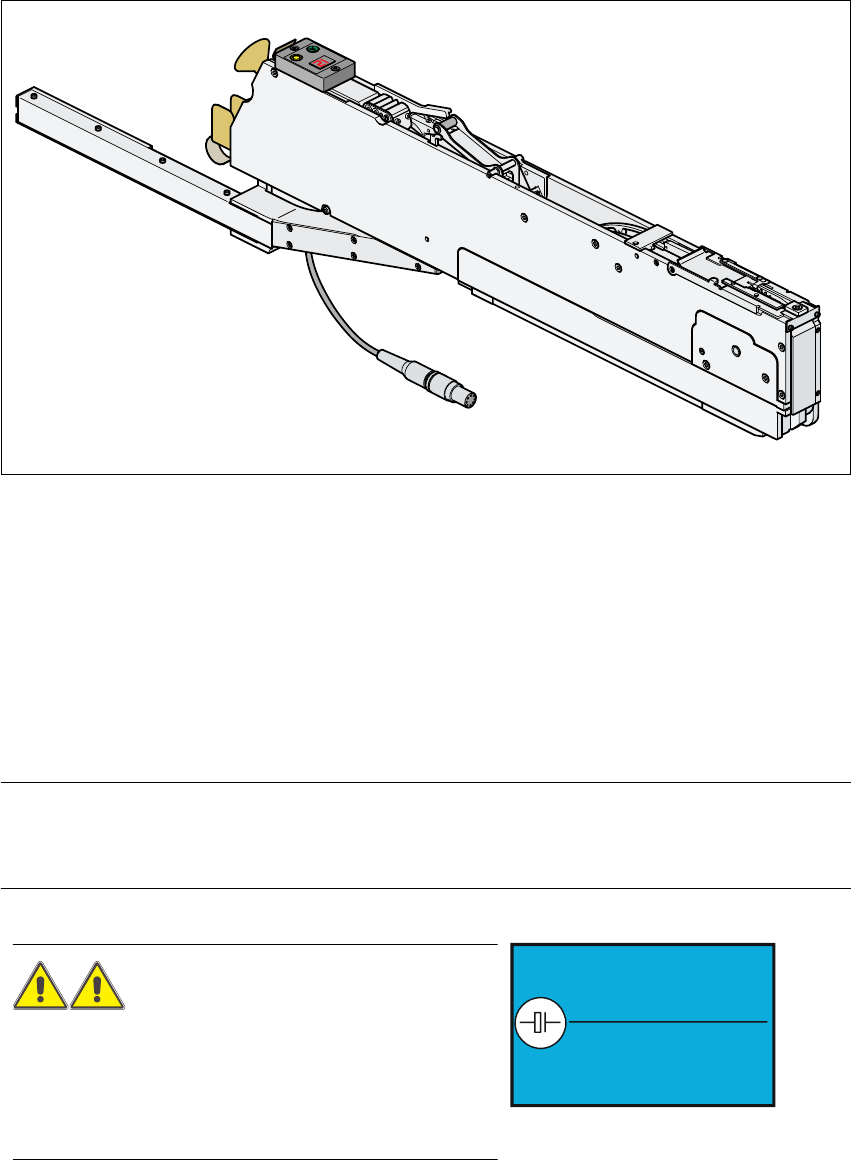

Fig. 6.2 - 5 Magasin S 12 mm pour les condensateurs à base de poudre métallique (C / D)
6
Nº d'article 00141118-xx
Largeur 30,6 mm
Pistes par magasin 1
Emplacements occupés 1
Nombre maximum de magasins 2 x 20
Stock de composants dans le cas des bobines 7" env. 4000 composants
Hauteur maximale de bande 3,6 mm
Course du convoyeur (réglable) 4 mm, 8 mm, 12 mm, 16 mm
REMARQUE : 6
En ce qui concerne ce magasin, le support de la bande en position. de prise est réglable en hau-
teur. 6
AVERTISSEMENT 6
Les condensateurs à base de poudre métallique,
comme par exemple les condensateurs au tantale,
ne doivent être traités qu'avec des magasins qui sont
caractérisés par cette étiquette adhésive. 6
Etiquette adhésive sur le magasin
(agrandie)
Approved for
capacitors based on
metal-powder
Validé pour des
condensateurs à base
de poudre métallique
