Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.4 Chariot des composants
145
6.4 Chariot des composants
6.4.1 Structure
Le chariot des composants se compose pour l'essentiel du châssis, de la table des composants
qui sert à loger les magasins, de l'unité de communication, du conteneur de bandes et du conte-
neur de déchets.
Fig. 6.4 - 1 Chariots des composants
(1) Chariots des composants
(2) Unité de communication
(3) Bouton-poussoir de soulèvement de la table des composants
(4) Table des composants
(5) Barre repliable servant à bloquer et abaisser la table des composants
(6) Conteneur de bandes
(7) Conteneur de déchets de bande
INDICATION RELATIVE A LA SECURITE DU FONCTIONNEMENT
Pour exploiter l'automate, il faut que tous les chariots des composants ou les changeurs de pla-
teaux alvéolés matriciels de l'automate soient couplés. L'automate demeure sinon dans l'état
ARRET D'URGENCE. Le processus de report est interrompu.
6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM
6.4 Chariot des composants Version du logiciel SR.503.xxEdition 07/2003 FR
146
Le couplage et découplage du chariot des composants est décrit à la section 5.9 à partir de la
page 124
.
6.4.2 Conteneur de bandes
Il est possible d’utiliser des bobines ayant un diamètre maximum de 19". Introduisez les axes
enfichables dans les entretoises métalliques, comme le montre la Fig. 6.4 - 2
.
NOTA 6
Il est recommandé d’utiliser des tiges embrochables pour les bobines de bande ayant un diamètre
> 7", afin de ne pas entraver la sécurité de fonctionnement des magasins. 6
Fig. 6.4 - 2 Chariot des composants avec conteneur de bandes
6
(1) Chariot des composants
(2) Tige embrochable
(3) Entretoise métallique
(4) Conteneur de bandes
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.4 Chariot des composants
147
6.4.3 Alimentation en air comprimé pour les magasins pour boîtiers en vrac
Les magasins pour boîtiers en vrac ont besoin d'air comprimé pour être exploités. C'est pourquoi
il est proposé en option une alimentation en air comprimé pour magasins pour boîtiers en vrac.
Le montage est simple. L'alimentation en air comprimé (pos. 2) est fixée sur la table des compo-
sants (pos. 1) grâce à trois vis DIN 912, M8 x 20 (pos. 3). Sur la face arrière de l'alimentation en
air comprimé se trouvent des étriers de retenue (pos. 4). Ils fixent les magasins pour boîtiers en
vrac sur la table des composants et veillent ainsi à une alimentation en air comprimé parfaite.
6

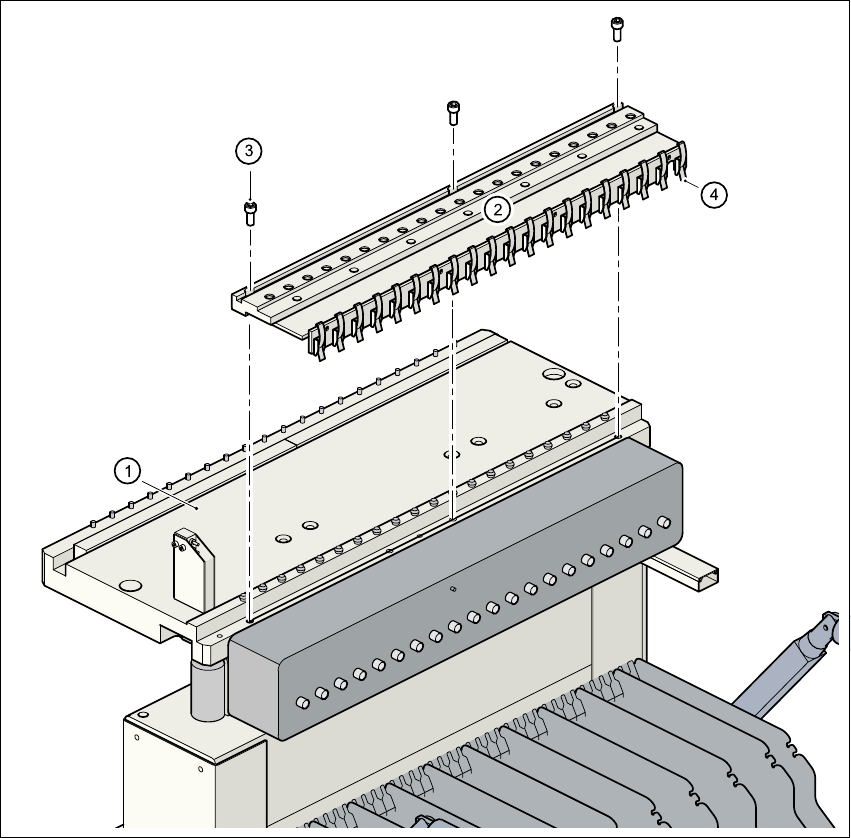

Fig. 6.4 - 3 Alimentation en air comprimé pour magasins pour boîtiers en vrac
(1) Table des composants
(2) Alimentation en air comprimé des magasins pour boîtiers en vrac
(3) Vis DIN 912, M8 x 20
(4) Etrier de retenue
