6.4.3 Alimentation en air comprimé pour les magasins pour boîtiers en vrac
Les magasins pour boîtiers en vrac ont besoin d'air comprimé pour être exploités. C'est pourquoi
il est proposé en option une alimentation en air comprimé pour magasins pour boîtiers en vrac.
Le montage est simple. L'alimentation en air comprimé (pos. 2) est fixée sur la table des compo-
sants (pos. 1) grâce à trois vis DIN 912, M8 x 20 (pos. 3). Sur la face arrière de l'alimentation en
air comprimé se trouvent des étriers de retenue (pos. 4). Ils fixent les magasins pour boîtiers en
vrac sur la table des composants et veillent ainsi à une alimentation en air comprimé parfaite.
6
Fig. 6.4 - 3 Alimentation en air comprimé pour magasins pour boîtiers en vrac
(1) Table des composants
(2) Alimentation en air comprimé des magasins pour boîtiers en vrac
(3) Vis DIN 912, M8 x 20
(4) Etrier de retenue
6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM
6.4 Chariot des composants Version du logiciel SR.503.xxEdition 07/2003 FR
148
6

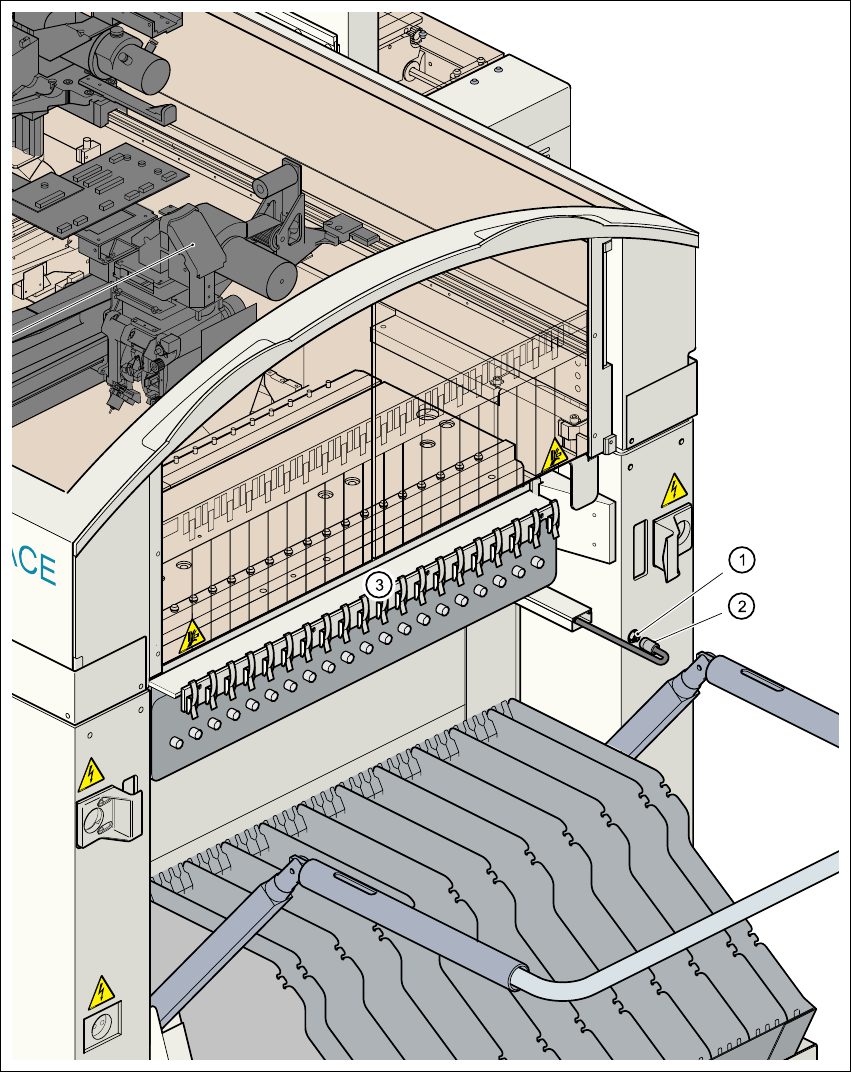

Fig. 6.4 - 4 Raccorder l'alimentation en air comprimé pour magasins pour boîtiers en vrac
6
(1) Fiche de couplage de l'air comprimé
(2) Prise femelle avec tubulure d'alimentation
(3) Distributeur d'air comprimé pour magasins pour boîtiers en vrac
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.4 Chariot des composants
149
6.4.4 Fixation du rouleau de bande central pour les magasins 3 x 8 mm
Les magasins du type 3 x 8 mm S transportent des composants dans trois pistes de magasin en
position de prise. Les rouleaux de bandes des deux pistes extérieures se trouvent entre les
entretoises métalliques dans le conteneur de bandes. Le rouleau de bandes central est disposé
au-dessus des deux rouleaux de bandes des pistes extérieures.
C'est pourquoi vous aurez besoin, en plus, pour les rouleaux de bandes centraux de :
– 1 plaque d'adaptation pour prendre le porte-rouleau de bandes (pos. 1) et
– pour chacun des deux magasins, 1 porte-rouleau de bandes (pos. 2)
La plaque d'adaptation est fixée avec quatre vis à tête cylindrique sur le chariot des composants;
les porte-rouleaux de bandes sont enfichés dans les ouvertures carrées de la plaque d'adapta-
tion.

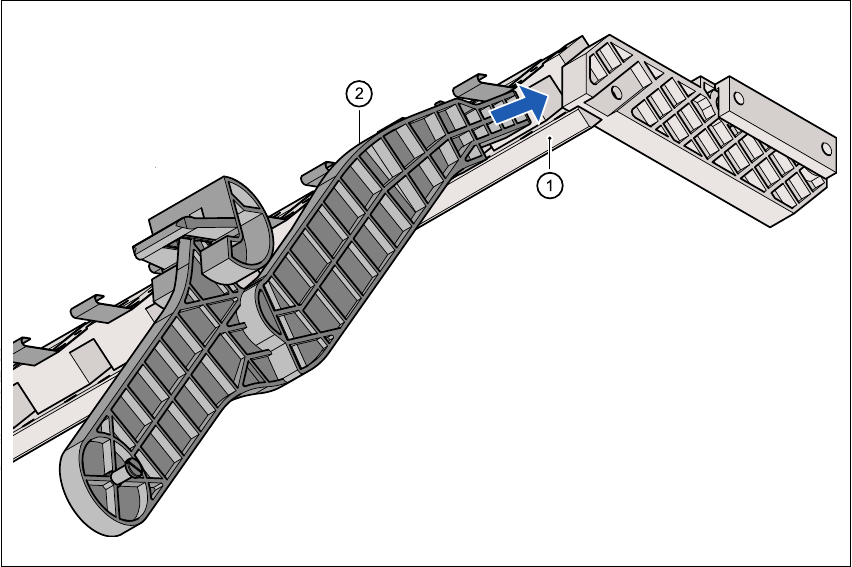

Fig. 6.4 - 5 Fixation du rouleau de bande central pour les magasins 3 x 8 mm
(1) Plaque d'adaptation
(2) Porte-rouleau de bandes
