6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM 6.5 Découpeuse de bandes vides Version du logiciel S R.503.xxEdition 07/2003 F R 152 NOT A N’employ ez, su r l’autom ate de rep ort SIP LACE, que les ma g…
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.5 Découpeuse de bandes vides
151
6.5.2 Dispositif de guidage des bandes vides de la découpeuse
Fig. 6.5 - 2 Dispositif de guidage des bandes vides de la découpeuse
(1) Conduite directrice des bandes vides
(2) Bande vide
(3) Pour la découpeuse de bandes vides
6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM
6.5 Découpeuse de bandes vides Version du logiciel SR.503.xxEdition 07/2003 FR
152
NOTA
N’employez, sur l’automate de report SIPLACE, que les magasins prévus pour cet automate. La
goulotte de bandes vides, dans laquelle sont évacuées ces bandes, se trouve devant les maga-
sins. 6
Æ Placez la bande dans le convoyeur comme l'indique le paragraphe correspondant.
Æ Introduisez la bande vide, comme le montre l'ill. 6.5 - 2, dans la conduite directrice des bandes
vides du dispositif de découpage.
Les goulottes directrices des bandes vides sont montées devant les magasins. Elles sont pla-
cées directement au-dessus des découpeuses de bandes vides.
La bande est conduite à travers la goulotte directrice de bandes vides et dirigée automatique-
ment vers la découpeuse de bandes vides, où des couteaux à commande pneumatique la coupe
en petits morceaux. Les chutes de bandes parviennent, par l'intermédiaire de la glissière des
déchets de bande, dans le bac collecteur du chariot des composants.
Fig. 6.5 - 3 Conteneur de déchets de bandes dans le chariot des composants, amovible
(1) Chariot des composants
(2) Conteneur de déchets de bandes, amovible
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.6 Changeur de plateau alvéolé matriciel
153
6.6 Changeur de plateau alvéolé matriciel
6.6.1 Vue d'ensemble

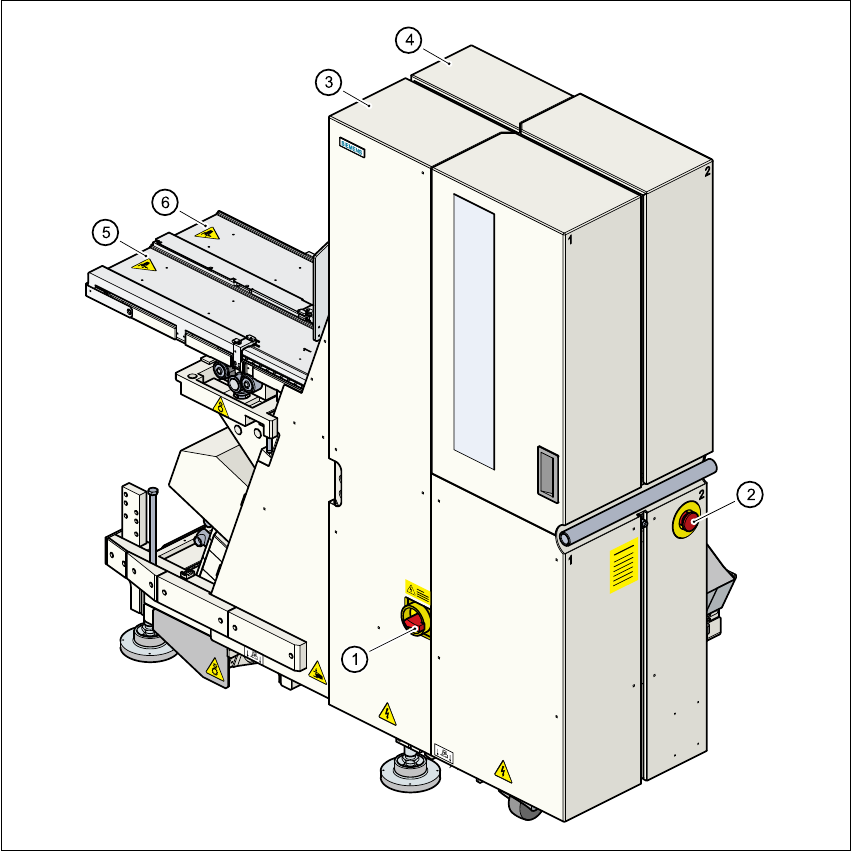

Fig. 6.6 - 1 Changeur de plateau alvéolé matriciel, vue de derrière
(1) Interrupteur principal
(2) Bouton-poussoir d'ARRET D'URGENCE
(3) Tour 1 destinée à loger un max. de 40 plateaux alvéolés
(4) Tour 2 destinée à loger un max. de 40 plateaux alvéolés
(5) Axe d'amenée 1
(6) Axe d'amenée 2
