Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.6 Changeur de plateau alvéolé matriciel
153
6.6 Changeur de plateau alvéolé matriciel
6.6.1 Vue d'ensemble
Fig. 6.6 - 1 Changeur de plateau alvéolé matriciel, vue de derrière
(1) Interrupteur principal
(2) Bouton-poussoir d'ARRET D'URGENCE
(3) Tour 1 destinée à loger un max. de 40 plateaux alvéolés
(4) Tour 2 destinée à loger un max. de 40 plateaux alvéolés
(5) Axe d'amenée 1
(6) Axe d'amenée 2
6 Manutention des composants Manuel d’utilisation SIPLACE S-27 HM
6.6 Changeur de plateau alvéolé matriciel Version du logiciel SR.503.xxEdition 07/2003 FR
154
6.6.2 Généralités
L'utilisation de CIs à ensembles plats acquiert, dans la fabrication de blocs plats, une importance
de plus en plus grande. Ces composants sont mis à disposition entre-temps presque exclusive-
ment dans des plateaux alvéolés.
L'encombrement des plateaux alvéolés est toutefois relativement grand par comparaison à
l'épaisseur des composants.
En outre, en raison de la faible capacité en composants, il faut changer fréquemment les pla-
teaux alvéolés, le processus de report devant impérativement être interrompu en cas de change-
ment manuel.
Aucune perte de temps inutile ne se produit lors de l'enregistrement et du changement automati-
que des plateaux alvéolés en cas d'utilisation d'un changeur de plateau alvéolé matriciel
(CDPAM). Un accès optionnel programmable à un max. de 2 x 40 plateaux alvéolés permet
d'augmenter par ailleurs l'offre de composants mis à disposition.
NOTA : 6
Le CDPAM s'insère côté droit de l'automate, à l'emplacement 1 et / ou côté gauche de l'automate,
à l'emplacement 3. Il ne réclame pas la totalité de la largeur d'un emplacement. La table des com-
posants, intégrée dans le changeur de plateau alvéolé matriciel (voir pos. 02 dans la Fig. 6.6 - 2
)
a une capacité de 9 emplacements de magasins. 6
Manuel d’utilisation SIPLACE S-27 HM 6 Manutention des composants
Version du logiciel SR.503.xx Edition 07/2003 FR 6.6 Changeur de plateau alvéolé matriciel
155

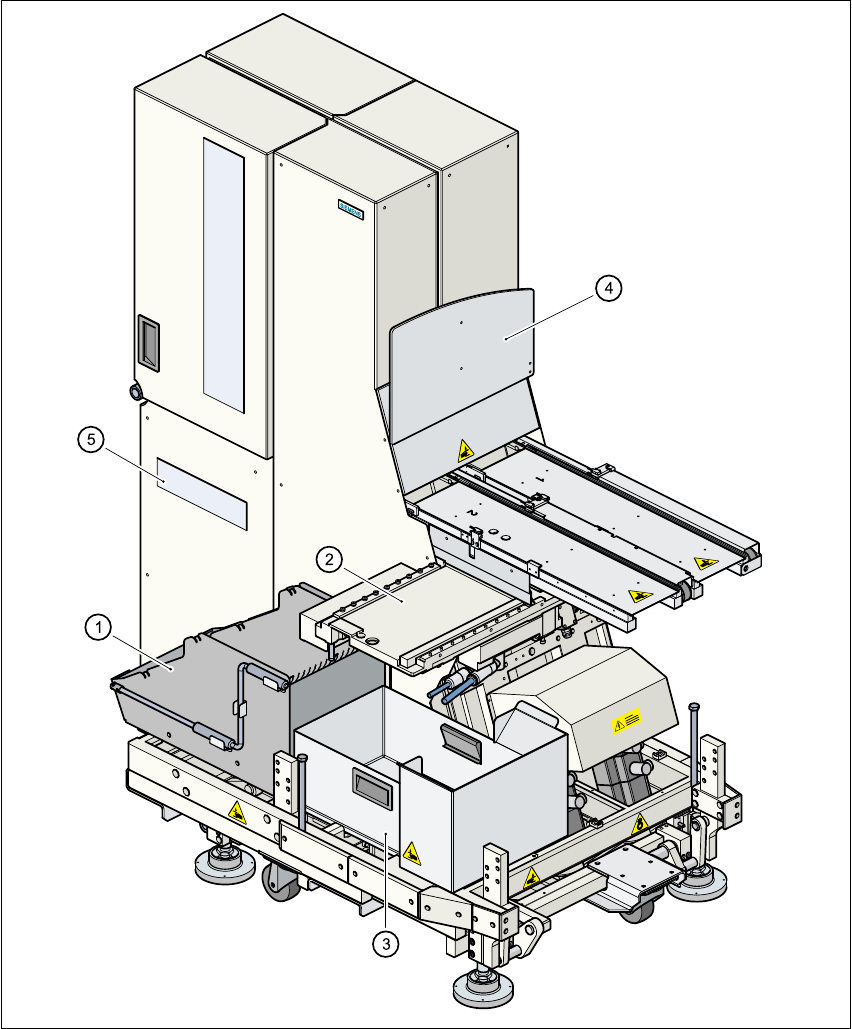

Fig. 6.6 - 2 Changeur de plateau alvéolé matriciel, vue de l'avant
6
(1) Conteneur de bandes
(2) Table des composants intégrée avec 9 emplacements
(3) Conteneur de déchets de bandes
(4) Protection anti-intervention relative à l'espace intérieur de l'automate SIPLACE
(5) Champ d'affichage du statut, des avertissements et des incidents
