Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.1 Changeur de pipettes de la tête collecte & de placement à 12 segments
161
7 Extensions de la station
7.1 Changeur de pipettes de la tête collecte & de pla-
cement à 12 segments
7.1.1 Vue d'ensemble
2 têtes collecte & de placement font partie de l’équipement standard de la machine automatique
de report. Il est également possible d’installer en option un changeur de pipettes pour chaque
tête collecte & de placement. Il permet un changement rapide de configuration des pipettes et,
par conséquent, une adaptation de la tête collecte & de placement aux exigences du processus
de report.
Le changeur de pipettes se compose d'au moins un, au maximum de 8 magasins avec respecti-
vement 12 garages de pipettes (voir Fig. 7.1 - 1
). Les magasins reposent sur un support com-
mun. Chaque magasin est centré grâce à deux goupilles cylindriques et fixé grâce à un
mousqueton.
NOTA : 7
Le changeur de pipettes de la tête collecte & de placement à 6 segments est décrit dans la section
7.7, page 189. 7
7.1.2 Caractéristiques techniques
7
Changeur de pipettes de la tête collecte & de placement à 12 segments
Dimensions (longueur x largeur x hauteur) 282 mm x 214 mm x 107 mm
Nombre de garages de pipettes Min. 12 / Max. 60
Types de pipettes 9 xx
Temps d'ouverture et de fermeture de la tôle
de verrouillage
200 ms
Capacité du conteneur des rejets Env. 50 pipettes
Pneumatique Conduit d'alimentation en air 0,53 MPa (5,3 bar)
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.1 Changeur de pipettes de la tête collecte & de placement à 12 segments Version du logiciel SR.503.xxEdition 07/2003 FR
162

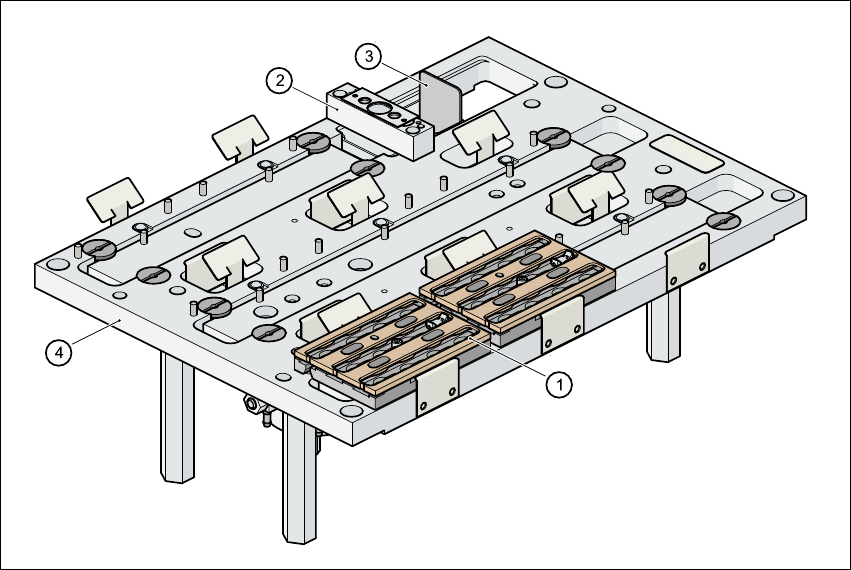

Fig. 7.1 - 1 Vue d'ensemble du changeur de pipettes – Tête collecte & de placement
à 12 segments
(1) Magasin
(2) Dispositif de rejet des pipettes
(3) Coupe réceptrice des pipettes rejetées
(4) Changeur de pipettes, corps de base
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.1 Changeur de pipettes de la tête collecte & de placement à 12 segments
163
7.1.3 Fonctionnement
Les pipettes reposent dans des garages de pipettes et sont fixées par une plaque de verrouillage
mobile. Un vérin pneumatique peut décaler la plaque de verrouillage de 6 mm. Suivant la posi-
tion de la plaque de verrouillage, toutes les pipettes sont, soit bloquées, soit validées. Si aucun
changement de pipette n'est effectué, la plaque de verrouillage se trouve toujours en position "
fermée ".
Une marque de position, destinée à la détection de la position, se trouve respectivement dans
chacun des magasins du changeur de pipettes. Les emplacements des magasins sont caractéri-
sés sur le changeur de pipettes par les nombres 1 à 8. Les garages de pipettes sont numérotés
en suivant dans les magasins de 1 à 12 (voir Fig. 7.1 - 2
).
NOTA 7
Des magasins spéciaux peuvent être fabriqués sur discussion avec SIEMENSDematic, et se ver-
ront attribuer un marquage particulier. 7
Prise d'une pipette
– L'axe Z de la tête collecte & de placement part vers le bas.
– La tôle de verrouillage (pos. 2 dans la Fig. 7.1 - 2
) s'ouvre et libère les pipettes.
– La pipette est recueillie par le fourreau de la tête collecte & de placement.
– L'axe Z part vers le haut.
Pose d'une pipette
– La tôle de verrouillage (pos. 2 dans la Fig. 7.1 - 2) s'ouvre et libère les pipettes.
– L'axe Z part vers le bas et dépose la pipette.
– La plaque de verrouillage se ferme.
– L'axe Z part de la tête collecte & de placement vers le haut.
Rejet de pipettes défectueuses
– Sur le dispositif de rejet (pos. 2 dans la Fig. 7.1 - 1), l'axe Z de la tête de collecte & de place-
ment part 14 mm vers le bas et achemine ainsi la pipette défectueuse dans l'alésage du dis-
positif de rejet.
– L'axe Z redémarre et la pipette est retirée du fourreau par les fils d'acier à ressort.
– La pipette tombe dans le conteneur collecteur (pos. 3 dans la Fig. 7.1 - 1
).
