7.1.3 Fonctionnement
Les pipettes reposent dans des garages de pipettes et sont fixées par une plaque de verrouillage
mobile. Un vérin pneumatique peut décaler la plaque de verrouillage de 6 mm. Suivant la posi-
tion de la plaque de verrouillage, toutes les pipettes sont, soit bloquées, soit validées. Si aucun
changement de pipette n'est effectué, la plaque de verrouillage se trouve toujours en position "
fermée ".
Une marque de position, destinée à la détection de la position, se trouve respectivement dans
chacun des magasins du changeur de pipettes. Les emplacements des magasins sont caractéri-
sés sur le changeur de pipettes par les nombres 1 à 8. Les garages de pipettes sont numérotés
en suivant dans les magasins de 1 à 12 (voir Fig. 7.1 - 2
).
NOTA 7
Des magasins spéciaux peuvent être fabriqués sur discussion avec SIEMENSDematic, et se ver-
ront attribuer un marquage particulier. 7
Prise d'une pipette
– L'axe Z de la tête collecte & de placement part vers le bas.
– La tôle de verrouillage (pos. 2 dans la Fig. 7.1 - 2
) s'ouvre et libère les pipettes.
– La pipette est recueillie par le fourreau de la tête collecte & de placement.
– L'axe Z part vers le haut.
Pose d'une pipette
– La tôle de verrouillage (pos. 2 dans la Fig. 7.1 - 2) s'ouvre et libère les pipettes.
– L'axe Z part vers le bas et dépose la pipette.
– La plaque de verrouillage se ferme.
– L'axe Z part de la tête collecte & de placement vers le haut.
Rejet de pipettes défectueuses
– Sur le dispositif de rejet (pos. 2 dans la Fig. 7.1 - 1), l'axe Z de la tête de collecte & de place-
ment part 14 mm vers le bas et achemine ainsi la pipette défectueuse dans l'alésage du dis-
positif de rejet.
– L'axe Z redémarre et la pipette est retirée du fourreau par les fils d'acier à ressort.
– La pipette tombe dans le conteneur collecteur (pos. 3 dans la Fig. 7.1 - 1
).
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.1 Changeur de pipettes de la tête collecte & de placement à 12 segments Version du logiciel SR.503.xxEdition 07/2003 FR
164

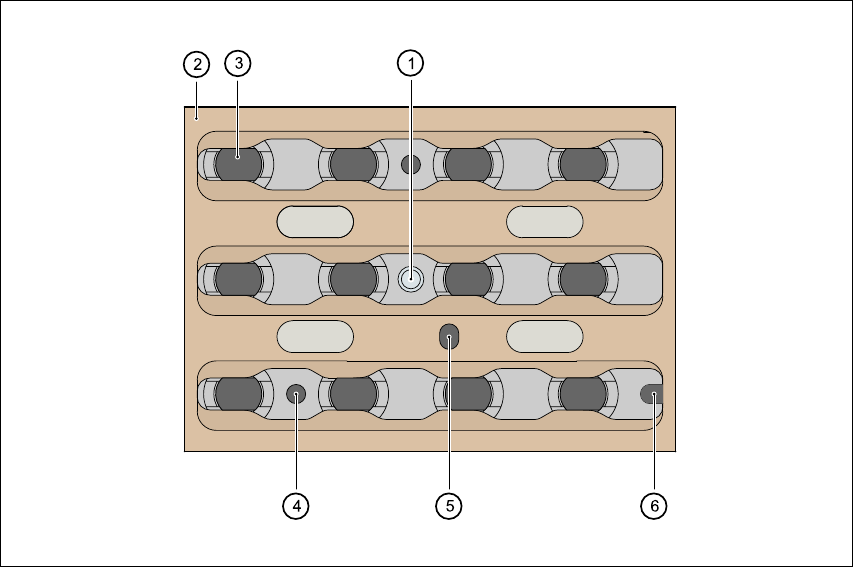

Fig. 7.1 - 2 Magasin et garages de pipettes
(1) Marque de position
(2) Tôle de verrouillage
(3) Garage de pipettes
(4) Trou pour la goupille cylindrique en vue du centrage des magasins
(5) Trou pour la goupille cylindrique du mécanisme coulissant
(6) Trou longitudinal pour la goupille cylindrique en vue du centrage des magasins
12 3
4
10 11
12
9
5
6
7
8
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.1 Changeur de pipettes de la tête collecte & de placement à 12 segments
165
7.1.4 Remarques relatives à la manipulation
Æ Si vous remplissez un magasin pour la première fois avec un certain type de pipettes, repé-
rez-le avec une étiquette adhésive.
NOTA 7
Un seul type de pipettes est autorisé par magasin !
Remplissez les magasins en dehors de la machine et changez systématiquement exclusive-
ment des magasins complets. 7
Æ Ouvrez la plaque de verrouillage et enfichez les pipettes dans les garages de pipettes.
Æ Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des maga-
sins.
ATTENTION 7
Les magasins ne doivent être remplis que lorsque toutes les pipettes, qui se trouvent sur la
tête collecte & de placement, sont redéposées dans leurs magasins. 7
Æ La programmation du changeur de pipettes est décrite dans le manuel d'utilisation du calcula-
teur de ligne UNIX ou SIPLACE Pro.
NOTA 7
Æ Evitez de laisser tomber des composants sur les magasins. Ceci peut provoquer un coince-
ment de la plaque de verrouillage.
Æ Evitez aussi que des composants ne tombent sur des emplacements libres de modules
d'amenée. Les composants adhèrent à la barre magnétique. Des modules d'amenée mal
posés sur la table des composants peuvent provoquer des interruptions du fonctionnement.
C'est pourquoi vous nettoierez régulièrement les magasins et les emplacements libres.
