7.1.7 Reconnaissance de positionnement
Sur chaque magasin se trouve une marque de position destinée à la reconnaissance de position.

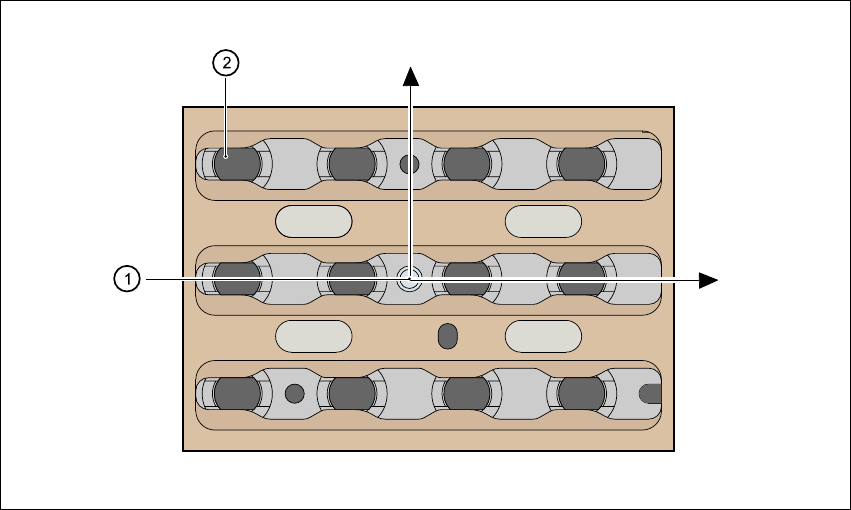

Fig. 7.1 - 5 Reconnaissance de positionnement
7
(1) Marque de position
(2) Position des pipettes dans le magasin en ce qui concerne la marque de position
12 3
4
10 11
12
Y
X
9
5
6
7
8

Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.2 Lecteur de codes barres des composants
169
7.2 Lecteur de codes barres des composants
7.2.1 Généralités
L'automate de report offre la possibilité de vérifier la bonne concordance de l'occupation des pis-
tes à l'aide d'un lecteur de codes barres et de lire les données des composants des bobines de
composants.

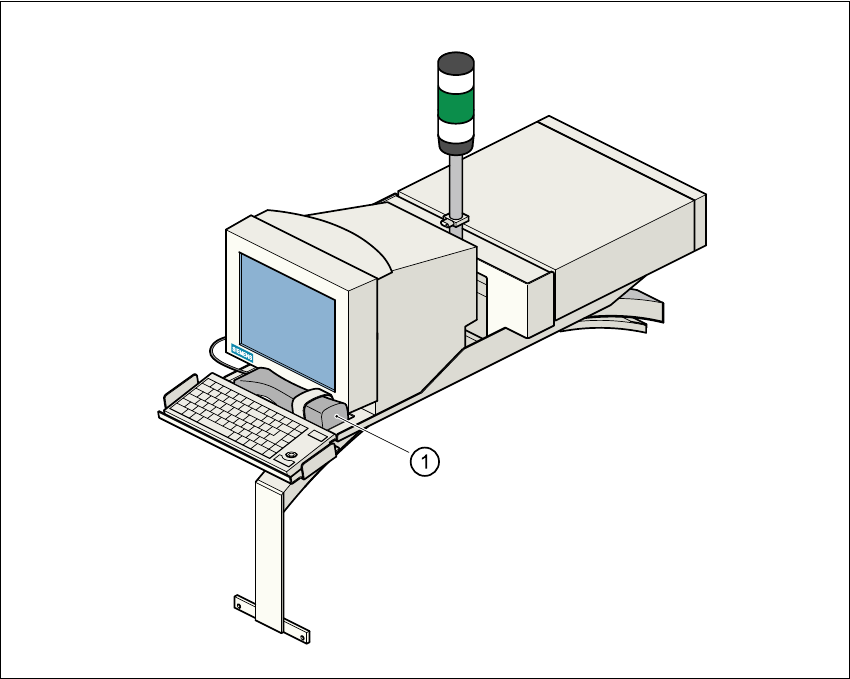

Fig. 7.2 - 1 Lecteur de codes barres des composants
7
(1) Lecteur de codes barres composants

7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.2 Lecteur de codes barres des composants Version du logiciel SR.503.xxEdition 07/2003 FR
170
Occupation des pistes
En ce qui concerne l'occupation des pistes, des bandes de codes barres à quatre chiffres sont
disposées sur les plaques de protection latérales. Le premier chiffre sert à identifier la table des
composants (1 ou 2), les trois autres chiffres qui restent indiquent le numéro de piste. Des codes
barres retour sont disposés aux deux extrémités de la bande de codes barres. Ces bandes de
codes barres sont numérotées consécutivement par deux (1, 3, 5, 7, …) et valent pour respecti-
vement 2 pistes (code barre 1 = piste 1 et 2).
Composants
Pour comparer par exemple la réserve de composants avec les quantités exigées qui émanent
du fichier de configuration (contrôle de remplissage), des données, provenant des bobines de
composants, peuvent être lues.
La lecture réussie de tout jeu de données est validée par un signal acoustique.
NOTA 7
Il faut que l'option lecteur de codes barres composants soit configurée sur le calculateur de ligne
ou le calculateur SIPLACE Pro.
Les codes barres, qui commencent par les chiffres 1 ou 2 et comportent moins de 5 signes sont
interprétés comme des codes barres piste. Tous les autres codes barres, qui ne commencent pas
par les chiffres 1 ou 2 et comportent plus de 5 signes, sont interprétés comme des codes barres
composants. 7
7.2.2 Caractéristiques techniques
7
Raccordement Calculateur de station
Entrée des données Lecteur de codes barres ou clavier
Nombre de signes Max. 40
Non autorisé Le code barres commence par le chiffre 1 ou 2 et
comporte moins de 5 signes
Nombre de codes barres Max. 6 par composant
Filtre de masquage de données Max. 1 par code barre
Types de codes préréglés Code 39 (normalisé ou ASCII)
Code 2 sur 5 imbriqué et normal
Code 128, codes UPC/EAN/JAN
(autres codes sur demande)
