Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.4 Code barres cartes
177
7.4.3 Caractéristiques techniques
7
7
* Cette valeur ne doit être respectée que lorsque l'étiquette du code barres placée sur le CI tra-
verse le lecteur verticalement par rapport au sens du convoyage de la machine.
**Suivant l'endroit où se trouvent les étiquettes de codes barres sur les CIs, la position du lecteur
de codes barres dans le convoyeur d'entrée se règle facilement.
Dimensions max. des CIs du convoyeur sim-
ple
Standard : (l x l) jusqu'à 460 mm x 460 mm
Option : (l x l) jusqu'à 508 mm x 460 mm
(même largeur pour toutes les tâches d'un déroulement)
Dimensions des étiquettes Largeur du trait B : 0,19 < B ≤ 0,3 mm
(correspond aux densités haute et moyenne)
Longueur du trait : ≥ 4 mm*
Longueur de la fenêtre de lecture : ≤ 90 mm
Alignement de l'étiquette sur le CI ** Parallèle ou perpendiculaire par rapport
au sens de convoyage des CIs, le plus prés possible du
côté fixe du convoyeur
Couleurs des étiquettes (rapport de contrastes
> 70 % suivant norme DIN 66236)
Codage : noir, vert foncé, bleu foncé
Arrière-plan : blanc, beige, jaune, orange
Types de codes Code 39, code 128 / EAN 128,
code barres, 2/5 IATA 2/5 industriel,
2/5 imbriqué, UPC, EAN,
Pharma Code, EAN Addendum
(autres sur demande)
Code barres complet Max. 25 positions (définition d'un filtre de codes barres
possible)
Sécurité du lecteur laser Diode laser 670 nm (rouge) / 1,2 mW
Catégorie de protection laser 2, indice de protection IP65
Logiciel de station et de ligne A partir de la version 502.xx
Durée de la lecture / de l'évaluation Neutre sur le plan du temps (T ≤ 1 s), puisque parallèle au
report des CIs précédents
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.4 Code barres cartes Version du logiciel SR.503.xxEdition 07/2003 FR
178
7.4.4 Possibilités de montage du lecteur de codes barres CI

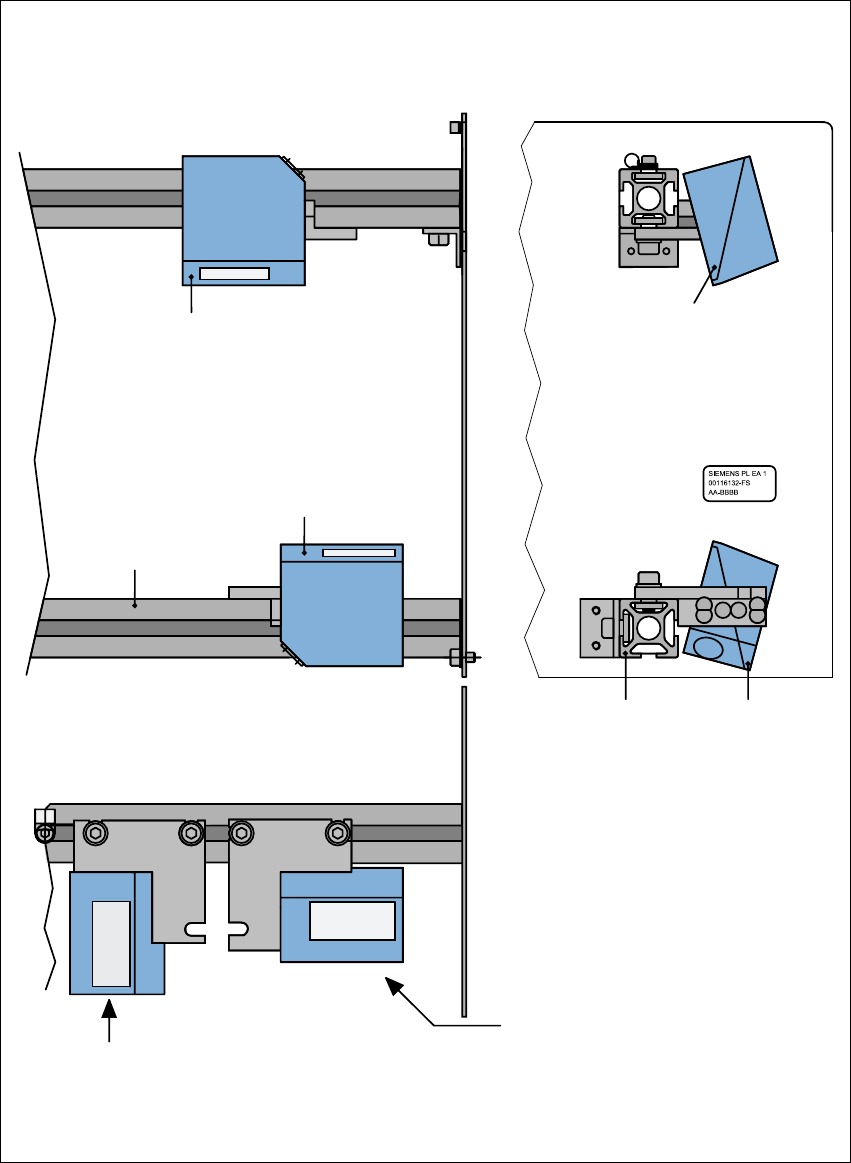

Fig. 7.4 - 2 Possibilités de montage du lecteur de codes barres CI
Vue de devant Vue latérale
Montage du
code barres cartes sur
la face supérieure du CI
Montage du
code barres cartes sur la
face inférieure du CI
Vue de dessus
Position du lecteur de codes barres cartes,
lorsque la bande des codes barres est
alignée parallèlement par rapport au sens
de convoyage des cartes.
Position du lecteur de codes barres
cartes, lorsque la bande des codes
barres est alignée verticalement par
rapport au sens de convoyage des
cartes.
Rail profilé
Lecteur de
codes barres cartes
’ supérieur ’
Lecteur de codes
barres cartes
’ inférieur ’
Rail profilé
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.5 Centrage des substrats céramiques
179
7.5 Centrage des substrats céramiques
7.5.1 Généralités
Le centrage des substrats céramiques peut être effectué de manière mécanique et optique.
A ce sujet, la position des marques d'ajustage sur les substrats céramiques est déterminée soit
– grâce à la caméra CI sous portique, intégrée en série, avec éclairage normal, soit
– grâce à la caméra CI multicouleurs en option.
7.5.2 Centrage mécanique
7.5.2.1 Généralités
Le centrage mécanique du substrat céramique est utilisé pour bloquer des substrats céramiques
en position stable, tout en ménageant le matériau et ce, dans les sens X et Y. Des substrats
céramiques peuvent aussi être reportés jusqu'au bord du substrat
7.5.2.2 Montage et démontage du centrage des substrats céramiques
NOTA 7
Seuls des techniciens de service sont autorisés à monter ou démonter le centrage des substrats
céramiques. 7
