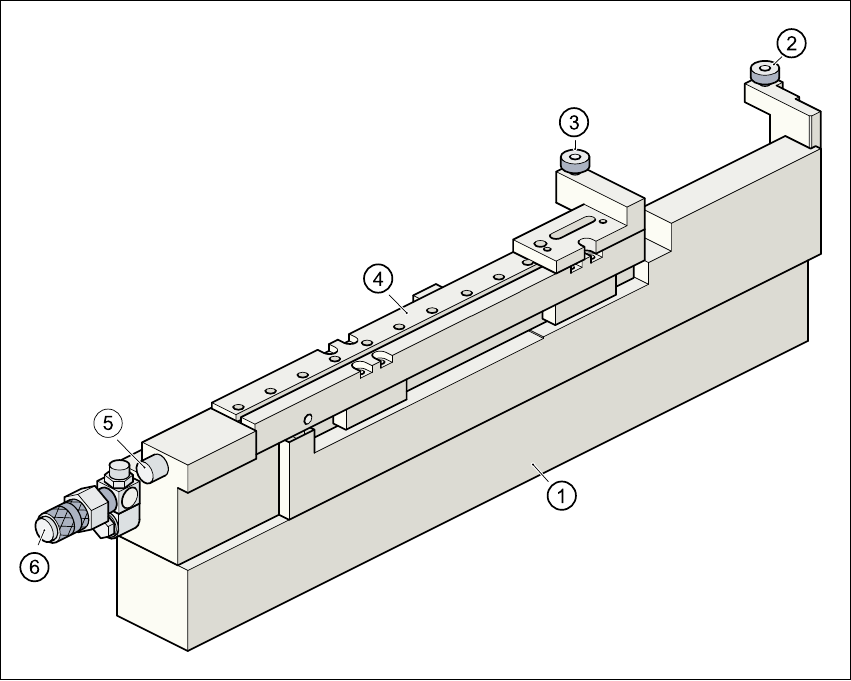

Fig. 7.5 - 1 Centrage des substrats céramiques (vue latérale)
(1) Centrage mécanique des substrats céramiques
(2) Butée
(3) Roulement à billes
(4) Chariot de centrage
(5) Câble de raccordement du détecteur de proximité
(6) Raccordement de l’air comprimé
7.5.2.3 Entretien
– Il faut nettoyer et graisser le guidage de circulation des billes dans le centrage X.
– En cas de besoin, vérifiez la souplesse de la commande pneumatique.
– L'entretien du convoyeur doit être effectué tel qu'il est décrit dans la notice de maintien en état.
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.5 Centrage des substrats céramiques
181
7.5.3 Caractéristiques techniques
7
7
Format des substrats 50 mm x 50 mm jusqu'à 100 mm x 180
mm
Epaisseur des substrats 0,5 mm jusqu'à 1,5 mm
Modèle de substrat Non rayé (sans problème)
Rayé (après essai)
Support dans le convoyeur 2,5 mm
Centrage optique : champ visuel du module de vision CI
Type d'éclairage dans le cas des pâtes claires :
Type d'éclairage dans le cas des pâtes foncées et d'un
intervalle réduit par rapport aux structures voisines (> 1 mm):
5,7 mm x 5,7 mm
Caméra CI (standard)
Caméra multicouleurs (option)
(4 types d'éclairage au choix)
Critères de marquage Voir module de vision CI reconnaissance
de position
Centrage mécanique :
Précision du centrage X / Y ± 0,07 mm / 4 Sigma
Espace libre sous le substrat 12 mm
Raccordement de l’air comprimé 0,55 MPa (5,5 bar)
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.5 Centrage des substrats céramiques Version du logiciel SR.503.xxEdition 07/2003 FR
182
7.5.4 Marquage recommandé pour les substrats céramiques
Dans le cas des substrats céramiques, le contraste entre le matériel de support et la couche con-
ductive est, d'une manière générale, très faible. C'est pourquoi il faut, pour sélectionner les mar-
ques d'ajustage, tenir compte de certains critères quant à la forme et à la structure de la marque.
Nous vous donnons ci-après des recommandations relatives à la forme et à la structure de la
marque
7.5.4.1 Forme de la marque
Il est proposé un rectangle ou un carré pourvu d'une longueur de bord de > 1 mm, avec un
espace libre de > 0,5 mm.
7
Fig. 7.5 - 2 Forme de marque recommandée
NOTA
Les croix simples conviennent également mais ont cependant besoin de plus de place. 7
0,5 mm
1,0 mm
