Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station Version du logiciel SR.503.xx Edition 07/2003 FR 7.7 Changeur de pipet tes de la tête collecte & de placement à 6 segments 193 7.7.4 Remarques relat ive…
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.7 Changeur de pipettes de la tête collecte & de placement à 6 segments Version du logiciel SR.503.xxEdition 07/2003 FR
192
7
Fig. 7.7 - 2 Magasin et garages de pipettes - Tête collecte & de placement à 6 segments
(1) Marque de position
(2) Tôle de verrouillage
(3) Garage de pipettes (9xx ou 8xx)
(4) Trou pour la goupille cylindrique en vue du centrage des magasins
(5) Trou pour la goupille cylindrique du mécanisme coulissant
(6) Trou longitudinal pour la goupille cylindrique en vue du centrage des magasins
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.7 Changeur de pipettes de la tête collecte & de placement à 6 segments
193
7.7.4 Remarques relatives à la manipulation
Æ Vous pouvez remplir les magasins de pipettes avec différents types de pipettes qui font partie
d'une même famille, par ex. des magasins 8 xx avec les types de pipettes 821, 822, 823, etc.,
des magasins 9 xx avec les types 911, 914, etc.
NOTA 7
Remplissez les magasins en dehors de la machine et changez systématiquement exclusive-
ment des magasins complets. 7
Æ Ouvrez la plaque de verrouillage et enfichez les pipettes dans les garages de pipettes.
Æ Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des maga-
sins.
ATTENTION 7
Les magasins ne doivent être remplis que lorsque toutes les pipettes, qui se trouvent sur la
tête collecte & de placement, sont redéposées dans leurs magasins. 7
Æ La programmation du changeur de pipettes est décrite dans le manuel d'utilisation du calcula-
teur de ligne UNIX ou SIPLACE Pro.
NOTA 7
Æ Evitez de laisser tomber des composants sur les magasins. Ceci peut provoquer un coince-
ment de la plaque de verrouillage.
Æ Evitez aussi que des composants ne tombent sur des emplacements libres de modules
d'amenée. Les composants adhèrent à la barre magnétique. Des modules d'amenée mal
posés sur la table des composants peuvent provoquer des interruptions du fonctionnement.
C'est pourquoi vous nettoierez régulièrement les magasins et les emplacements libres.
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.7 Changeur de pipettes de la tête collecte & de placement à 6 segments Version du logiciel SR.503.xxEdition 07/2003 FR
194
7.7.5 Vider le conteneur des rejets
La capacité du conteneur des rejets est d'env. 50 pipettes de la famille de pipettes 9xx et d'env. 5
pipettes de la famille 8xx. Pour éviter des perturbations dans le déroulement du report, il faut que
vous vidiez le conteneur des rejets régulièrement.
7

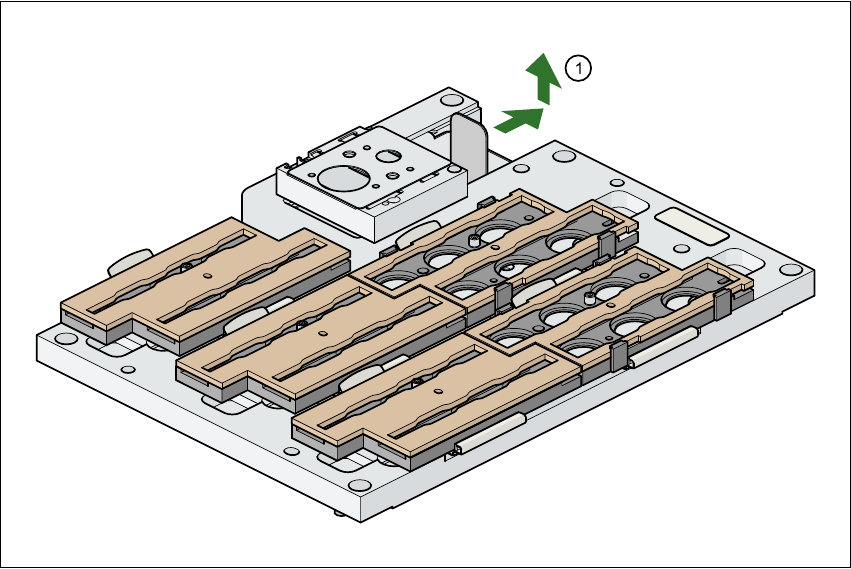

Fig. 7.7 - 3 Vider le conteneur des rejets, tête collecte & de placement à 12 segments
7
(1) Enlever le conteneur des rejets
Æ Tirez le conteneur des rejets dans le sens de la flèche hors de la fixation et soulevez le conte-
neur des rejets hors du support.
Æ Pour remettre en place le conteneur des rejets, repoussez le conteneur des rejets dans la
fixation.
