7.10 Caméra DCA sur la tête de collecte & de placement
à 6 segments
7
Fig. 7.10 - 1 Caméra DCA sur la tête de collecte & de placement à 6 segments
7
(1) Caméra DCA
(2) Tête de collecte & de placement à 6 segments
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.10 Caméra DCA sur la tête de collecte & de placement à 6 segments
201
7.10.1 Description
Il est possible de centrer optiquement et de reporter la tête de Collecte & de Placement à 6 seg-
ments à l'aide de la caméra DCA dans un ordre de grandeur allant de 0,6 mm x 0,3 mm à 13 mm
x 13 mm. En cas de report de Flip-Chips High-Speed et de composants Bare-Die, le lot DCA op-
timise la vitesse et la précision. 7
7.10.2 Caractéristiques techniques
NOTA 7
Vous trouverez les caractéristiques techniques de la caméra DCA au chapitre 7.9, page 199. 7
Spectre des composants 0201 à 13 mm x 13 mm
Spécifications des composants
Hauteur max.
Grille min. des petites pattes
Grille min. des bosses
Diamètre min. balls / bosses
Dimensions min.
Dimensions max.
Poids max.
8,5 mm
0,4 mm
0,2 mm
0,11 mm
0,6 mm x 0,3 mm
13 mm x 13 mm
5 g
Force de placement programmable 2,4 à 5,0 N
Types de pipettes 8xx, 9xx
Puissance de report max. 8.750 compos./h
Précision angulaire
± 0,3°/ 4 σ (portique 1)
± 0,4°/ 4 σ (portique 2)
Précision du report ± 70 µm / 4 σ (portique 1)
± 80 µm / 4 σ (portique 2)
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.11 Détecteur de composants Version du logiciel SR.503.xxEdition 07/2003 FR
202
7.11 Détecteur de composants
7.11.1 Fonctionnement
Le détecteur de composants est fixé sur la face intérieure du boîtier de la tête de collecte & de
placement à 12 segments (voir Fig. 7.11 - 2
). Il mesure la hauteur de la pipette et la hauteur de la
pipette composant compris. La hauteur du composant est ensuite déterminée à partir des deux
valeurs. La présence du composant est en même temps examinée au cours du même proces-
sus.
L'examen de la hauteur est possible pour des composants pourvus d'une hauteur allant de 0,1
mm à 4 mm. De plus, il est possible de rechercher si le composant adhère sur la pipette en posi-
tion normale ou de chant. Toutefois, la condition en est que la différence de hauteur et de largeur
du composant soit au moins de 100 µm donc uniquement à partir de composants d'une taille
0.603.
7

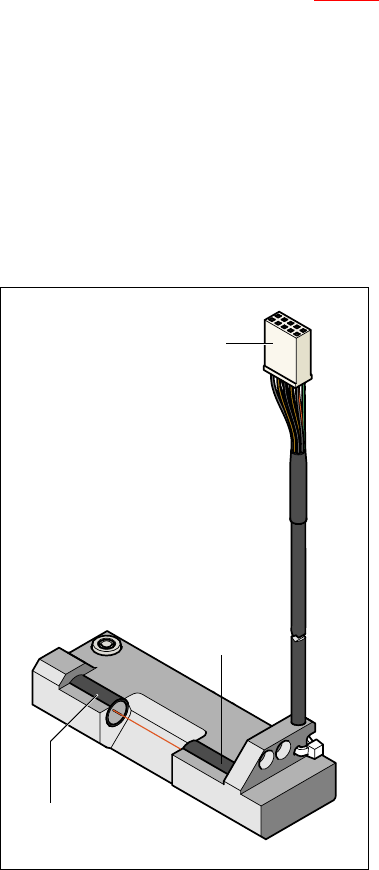

Fig. 7.11 - 1 Détecteur de composants
Direction Platine
„ Tête distributeur
portique “
DEL infrarouge
Transistor photo
(récepteur)
