7 Extensions de la station Manuel d’utilisation SIPLACE S-27 H M 7.11 Détecteur de composants Version du logiciel S R.503.xxEdition 07/2003 F R 202 7.1 1 Détecteur de com posant s 7.1 1.1 Fonctionnement Le détecte ur de …
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.10 Caméra DCA sur la tête de collecte & de placement à 6 segments
201
7.10.1 Description
Il est possible de centrer optiquement et de reporter la tête de Collecte & de Placement à 6 seg-
ments à l'aide de la caméra DCA dans un ordre de grandeur allant de 0,6 mm x 0,3 mm à 13 mm
x 13 mm. En cas de report de Flip-Chips High-Speed et de composants Bare-Die, le lot DCA op-
timise la vitesse et la précision. 7
7.10.2 Caractéristiques techniques
NOTA 7
Vous trouverez les caractéristiques techniques de la caméra DCA au chapitre 7.9, page 199. 7
Spectre des composants 0201 à 13 mm x 13 mm
Spécifications des composants
Hauteur max.
Grille min. des petites pattes
Grille min. des bosses
Diamètre min. balls / bosses
Dimensions min.
Dimensions max.
Poids max.
8,5 mm
0,4 mm
0,2 mm
0,11 mm
0,6 mm x 0,3 mm
13 mm x 13 mm
5 g
Force de placement programmable 2,4 à 5,0 N
Types de pipettes 8xx, 9xx
Puissance de report max. 8.750 compos./h
Précision angulaire
± 0,3°/ 4 σ (portique 1)
± 0,4°/ 4 σ (portique 2)
Précision du report ± 70 µm / 4 σ (portique 1)
± 80 µm / 4 σ (portique 2)
7 Extensions de la station Manuel d’utilisation SIPLACE S-27 HM
7.11 Détecteur de composants Version du logiciel SR.503.xxEdition 07/2003 FR
202
7.11 Détecteur de composants
7.11.1 Fonctionnement
Le détecteur de composants est fixé sur la face intérieure du boîtier de la tête de collecte & de
placement à 12 segments (voir Fig. 7.11 - 2
). Il mesure la hauteur de la pipette et la hauteur de la
pipette composant compris. La hauteur du composant est ensuite déterminée à partir des deux
valeurs. La présence du composant est en même temps examinée au cours du même proces-
sus.
L'examen de la hauteur est possible pour des composants pourvus d'une hauteur allant de 0,1
mm à 4 mm. De plus, il est possible de rechercher si le composant adhère sur la pipette en posi-
tion normale ou de chant. Toutefois, la condition en est que la différence de hauteur et de largeur
du composant soit au moins de 100 µm donc uniquement à partir de composants d'une taille
0.603.
7
Fig. 7.11 - 1 Détecteur de composants
Direction Platine
„ Tête distributeur
portique “
DEL infrarouge
Transistor photo
(récepteur)
Manuel d’utilisation SIPLACE S-27 HM 7 Extensions de la station
Version du logiciel SR.503.xx Edition 07/2003 FR 7.11 Détecteur de composants
203
7

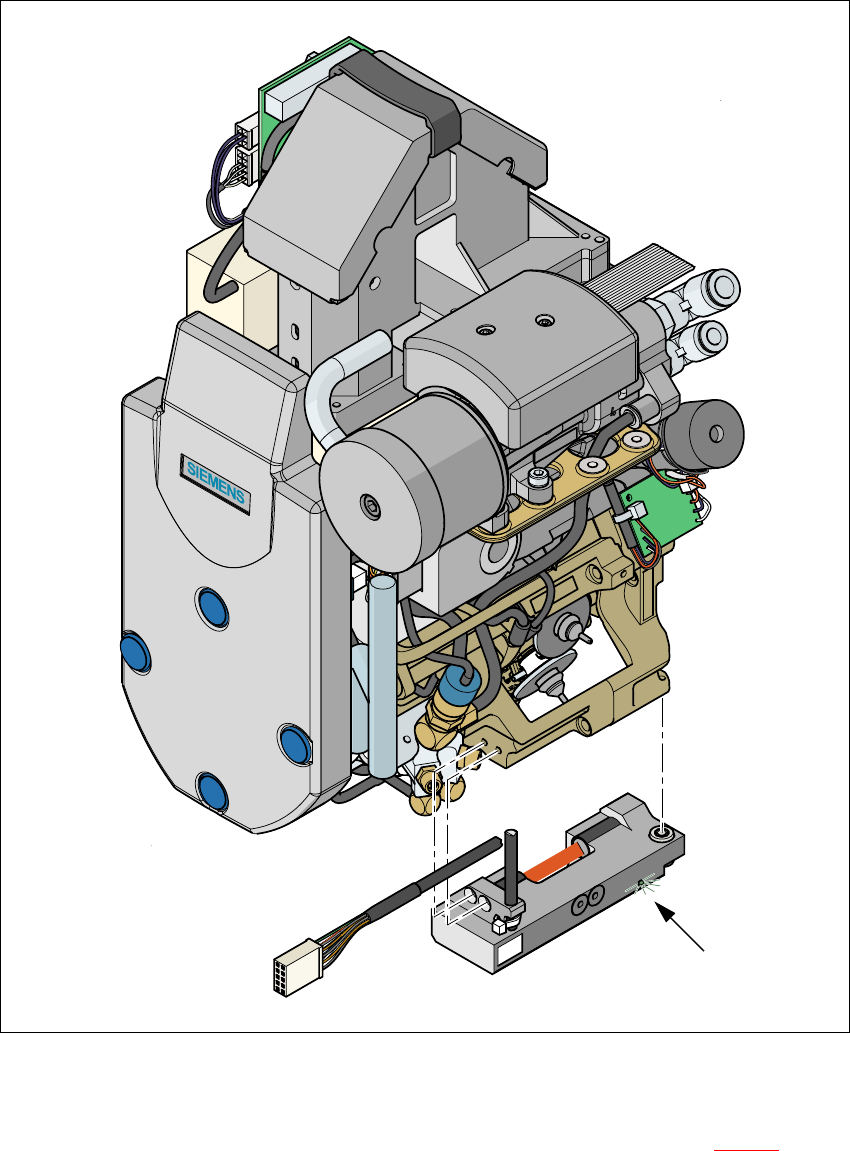

Fig. 7.11 - 2 Tête de report avec détecteur de composants
7
La DEL de contrôle verte brille quand le détecteur de composants est sous tension et que le
rayon lumineux IR invisible de la mesure de la hauteur des composants (voir Fig. 7.11 - 2
, bande
rouge) n'est pas interrompu. Pour vérifier le fonctionnement, vous pouvez couper le rayon IR. Il
faut que la DEL de contrôle verte s'éteigne.
DEL de contrôle verte
