2.2.5 Signal de danger W110 placé sur les boutons-poussoirs d'arrêt d'urgence
2
Signal de danger W110 (nombre par automate : 2)
2
Fig. 2.2 - 8 Signal de danger W110 placé sur les boutons-poussoir D'ARRET D'URGENCE
Pos W110, n° d'article 03009349-01
2
2
2
2
2
2
2
En ce qui concerne l'Australie, le Canada, le Mexique et
les E.-U., à la place de la bague jaune sur les boutons-
poussoirs d'ARRET D'URGENCE, on colle le signal de
danger W110 sur l'ensemble de montage.
Manuel d’utilisation SIPLACE S-27 HM 2 Sécurité de fonctionnement
Version du logiciel SR.503.xx Edition 07/2003 FR 2.2 Signaux de danger
37
2.2.6 Signal de danger " Risque d'écrasement " sur le chariot des composants
2
Signal de danger " RISQUE D'ECRASEMENT " (nombre par chariot des composants : 2)
2
Fig. 2.2 - 9 Signal de danger Risque d'écrasement sur le chariot des composants
2
Signal de danger Risque d'écrasement, n° d'article 00343357-01
2
2
2
AVERTISSEMENT RISQUE D'ECRASEMENT!
Lorsque vous abaissez la table des composants, ne
mettez pas la main dans la zone dangereuse
Signal de danger RISQUE D'ECRASEMENT
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-27 HM
2.2 Signaux de danger Version du logiciel SR.503.xxEdition 07/2003 FR
38
2.2.7 Signal de danger "catégorie de laser 2" sur le convoyeur de CI
2
Signal de danger "Catégorie de laser 2" sur le convoyeur de CI
(nombre par automate : 2 dans le cas du convoyeur simple,
4 dans le cas du convoyeur double)
2

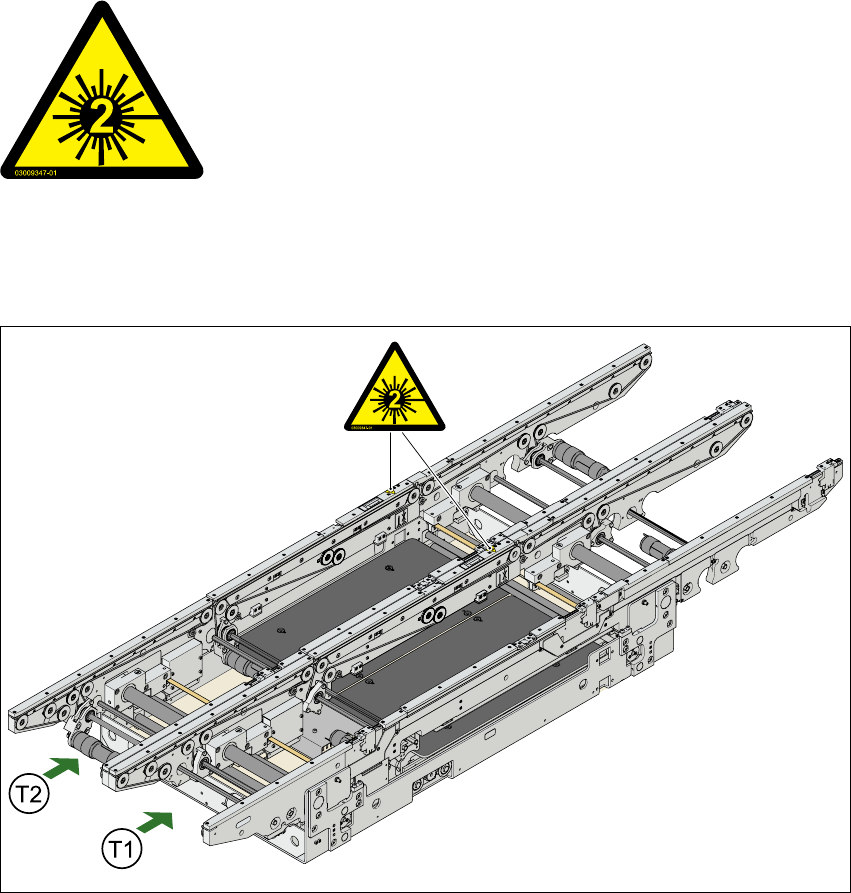

Fig. 2.2 - 10 Signal de danger "Catégorie de laser 2" sur le convoyeur de CI
Signal de danger "Catégorie de laser 2", n° d'article 03009347-01
2
2
Rayonnement laser !
Ne pas regarder le rayon
Catégorie de laser 2
