Manuel d’utilisation SIPLACE S -27 HM 2 Sécurité de fonctionnement Version du logiciel SR.503.xx Edition 07/2003 FR 2.7 Blocage de l’alimenta tion en air com primé et suppres sion de la pression 61 2.7 Blocage de l’ali m…
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-27 HM
2.6 Tensions résiduelles et temps de décharge dans l'automate Version du logiciel SR.503.xxEdition 07/2003 FR
60
2.6.1 Tensions de service, tensions résiduelles et temps de décharge après
enfoncement du bouton-poussoir D'ARRET D’URGENCE
2
2.6.2 Tensions résiduelles et temps de décharge après mise hors circuit
des l’interrupteur principal
2
2
ATTENTION Pour éviter une perte des données, ne débranchez l’automate - sauf dans
les cas d’urgence - que dans les conditions suivantes :
– l’automate a terminé la transmission de données machine, configuration et description,
– l’automate a terminé le traitement des cartes,
– l’automate a terminé la phase de démarrage,
– le système d’exploitation Windows NT a été progressivement fermé. 2
Connecteur de
mesure 00X mesuré
contre 007 (TERRE)
Tension en cas de
fonctionnement
normal
Tension résiduelle
en cas d’URGENCE
Temps de décharge des
condensateurs
électrochimiques en 12 VC.C.
001 70 V CC 10 V CC < 2 sec
002 30 V CC 30 V CC –
003 30 V CC < 12 V CC < 2 sec
004 24 V CC 24 V CC –
005 12 V CC 12 V CC –
006 5 V CC 5 V CC –
008 70 V CC 10 V CC < 2 sec
009 155 V CC 10 V CC < 1 sec
Tab. 2.6 - 1 Tensions de service, tensions résiduelles et temps de décharge après enfoncement du bouton-poussoir
D'ARRET D’URGENCE
Connecteur de mesure 00X
mesuré contre 007 (TERRE)
Tension résiduelle en cas
de coupure à l’interrupteur
principal
Temps de décharge des
condensateurs électrochimiques
en 12 VC.C.
001 < 12 V CC < 2 sec
002 < 12 V CC < 2 sec
003 < 12 V CC < 2 sec
004 0 V CC –
005 0 V CC –
006 0 V CC –
008 < 12 V CC < 2 sec
009 < 12 V CC < 1 sec
Tab. 2.6 - 2 Tensions résiduelles et temps de décharge après mise hors circuit des l’interrupteur principal
Manuel d’utilisation SIPLACE S-27 HM 2 Sécurité de fonctionnement
Version du logiciel SR.503.xx Edition 07/2003 FR 2.7 Blocage de l’alimentation en air comprimé et suppression de la pression
61
2.7 Blocage de l’alimentation en air comprimé et sup-
pression de la pression

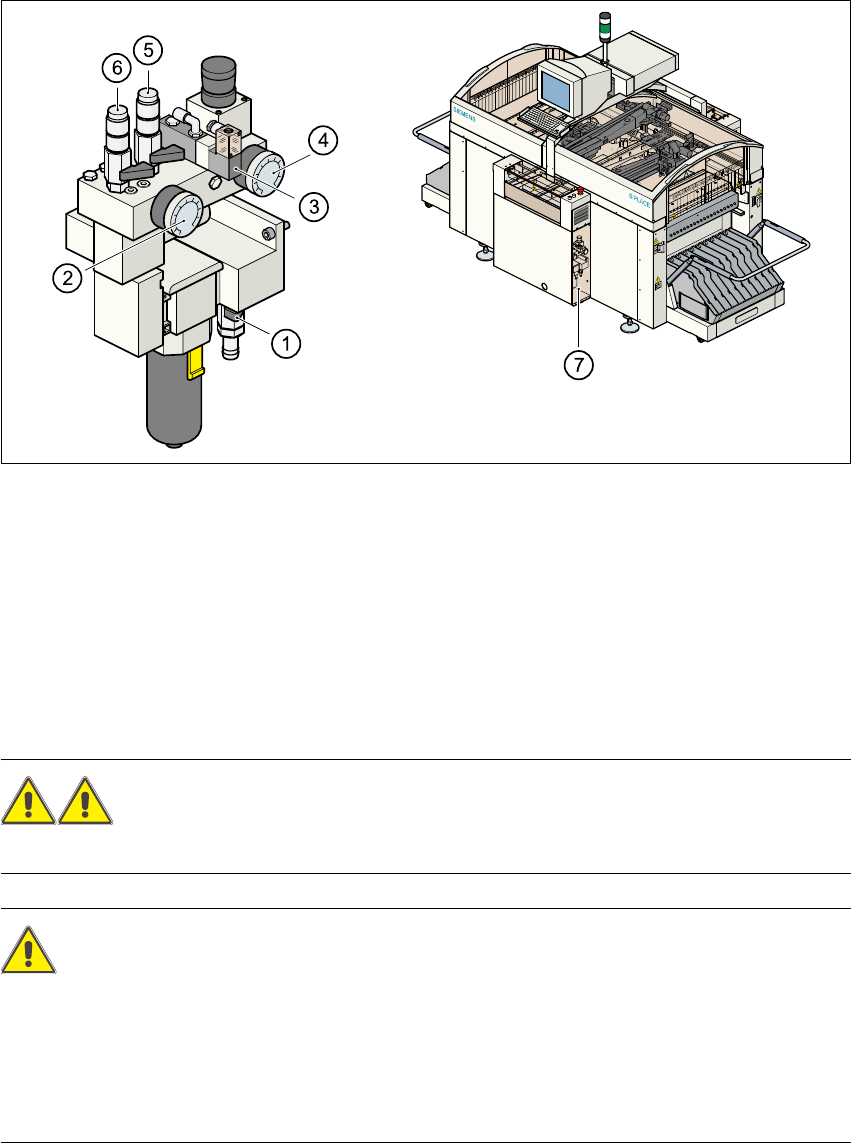

Fig. 2.7 - 1 Dispositif d’air comprimé de l’automate
AVERTISSEMENT
Ne dévissez jamais les conduites d'air comprimé, qui sont sous pression. 2
ATTENTION
Lorsque la machine est en circuit, vous êtes autorisé à interrompre l'alimentation en air com-
primé, par le robinet d'arrêt, pendant maximum 30 minutes. Si vous avez besoin d'un temps
supérieur pour des travaux de maintien en état ou de dépannage sur le système pneumatique, il
faut que vous débranchiez l'automate à l'interrupteur principal et que vous coupiez l'alimentation
en air comprimé.
(1) Levier du robinet d’arrêt en position ’ FERME ’
(2) Manomètre de pression de service
(3) Electrovanne de ventilation des découpeuses de bandes en cas d'ARRET D'URGENCE
(4) Manomètre de pression de service de la butée
(5) Alimentation en air comprimé, portique 2
(6) Alimentation en air comprimé, portique 1
(7) Emplacement de l’unité d’air comprimé
2 Sécurité de fonctionnement Manuel d’utilisation SIPLACE S-27 HM
2.7 Blocage de l’alimentation en air comprimé et suppression de la pression Version du logiciel SR.503.xxEdition 07/2003 FR
62
La pression de service de l'air comprimé est réglée fixe sur 0,52 MPa (5,2 bar). Elle peut varier
entre les valeurs 0,51 MPa (5,1 bar) et 0,53 MPa (5,3 bar). La position du dispositif d’air com-
primé est représentée par la pos. 5 dans la Fig. 2.7 - 1
. Vous pouvez interrompre l'alimentation
en air comprimé de l'automate par le robinet d'arrêt (pos. 1 dans la Fig. 2.7 - 1
).
– A cet effet, enlevez la plaque du couvercle.
– Tournez le levier du robinet d'arrêt (pos. 1 dans la Fig. 2.7 - 1
) de la position verticale en posi-
tion horizontale.
– Observez le manomètre de pression de service (pos. 2 dans la Fig. 2.7 - 1
) et le manomètre
d'alimentation en air comprimé de la butée (Pos. 4 dans la Fig. 2.7 - 1
). Lorsque l'automate est
en circuit, la pression retombe en 1 min. à 0 MPa (0 bar).
