Manuel d’utilisation SIPLACE S-27 HM 3 Caractéristiques techniques
Version du logiciel SR.503.xx Edition 07/2003 FR 3.2 Concept de ligne
77
3.2 Concept de ligne
3.2.1 Vue d'ensemble
L'automate peut être relié avec des stations d'entrée et de sortie, des installations de sérigraphie,
des fours à braser et d'autres automates de report de la famille SIPLACE. Tous les modules
SIPLACE sont alimentés à partir du calculateur de ligne UNIX ou SIPLACE Pro avec les don-
nées nécessaires. Des interfaces appropriées permettent un rattachement à un système de trai-
tement de données supérieur.
3.2.2 Caractéristiques techniques - Concept de ligne
3
*) SIPLACE 80 S-20 ou SIPLACE 80 F4 avec tête de collecte & de placement à 12 segments
**) SIPLACE S-25 HM / SIPLACE S-27 HM
***) SIPLACE 80 F4/F5/F5 HM
****) SIPLACE HF / SIPLACE HS-60 / HS-50, SIPLACE S-23 HM / S-25 HM / S-27 HM / SIPLACE F5 HM (option
DCA)
*****) SIPLACE HF
Système Lignes de report SIPLACE
Modules SIPLACE HF / SIPLACE HS-60 / SIPLACE HS-50 /
SIPLACE 80 S-20 / SIPLACE S-23 HM
SIPLACE 80 F4 / SIPLACE F5 / SIPLACE F5 HM,
SIPLACE S-25 HM / S-27 HM
Appareils périphériques Stations d'entrée / de sortie
Appareil de sérigraphie
Fours à braser
Points d'inspection, etc.
Spectre des composants De 0402 * à 32 mm x 32 mm ** ou
De 0402 * à 55 mm x 55 mm ***
De 0201 **** á 200 mm x 125 mm *****
Convoyeur de CI Réglage en largeur automatique
Format de carte (longueur x largeur) 50 mm x 50 mm à 508 mm x 460 mm
(2 " x 2 " à 20 " x 18 ")
Puissance du report Suivant la jonction de modules
Encombrement 4 m² / SIPLACE S/F
7,5 m² / SIPLACE HS
3 Caractéristiques techniques Manuel d’utilisation SIPLACE S-27 HM
3.3 Points de couplage électriques et pneumatiques Version du logiciel SR.503.xxEdition 07/2003 FR
78
3.3 Points de couplage électriques et pneumatiques
3

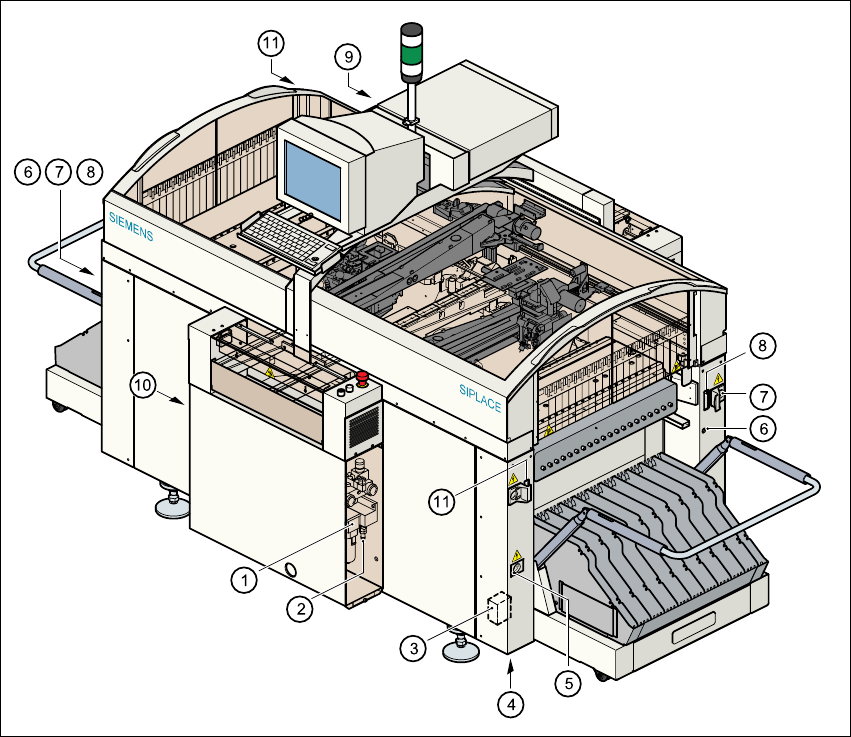

Fig. 3.3 - 1 Points de couplage électriques et pneumatiques sur l'automate
3
(1) Unité d’air comprimé
(2) Raccordement du tuyau d'alimentation en air comprimé
(3) Filtre du réseau Z1
(4) Ouverture d'introduction du câble d'alimentation du réseau
(5) Prise de dépannage
(6) Raccordement de l'air comprimé pour chariot des composants
(7) Raccordement de l'alimentation en courant pour chariot des composants
(8) Raccordement de communication pour chariot des composants
(9) Raccordement LAN dans le rack de commande
(10) Interrupteur principal
(11) Raccordement du câble de commande du changeur de plateau alvéolé matriciel
