3 Caractéristiques techniques Manuel d’utilisation SIPLACE S-27 HM
3.6 Eléments de réglage Version du logiciel SR.503.xxEdition 07/2003 FR
86
3.6.3.1 Eléments de réglage côté entrée et sortie de l'automate
Les éléments de réglage côté entrée et sortie de l'automate sont identiques.
Bouton-poussoir d'ARRET D'URGENCE, bouton-poussoir de démarrage et d'arrêt
Côté entrée et sortie du convoyeur de CIs, se trouvent respectivement un bouton-poussoir
d'ARRET D'URGENCE, un bouton-poussoir de démarrage et un bouton-poussoir d'arrêt. La dis-
position des boutons-poussoirs d'ARRET D'URGENCE a été conçue de sorte que ceux-ci soient
facilement et rapidement accessibles à partir de n'importe quel endroit.
En cas de travaux de maintien en état, de service et de réglage, il importe, de plus, de pouvoir
regarder librement les têtes de report et la zone de report afin d'être ainsi à même de contrôler
les rythmes à l'intérieur de la machine. Ceci vaut en particulier pour les phases d'essai ou lors-
que, par exemple, des fonctions élémentaires ont été raccordées.
Interrupteur à clé
L'interrupteur à clé se trouve sur le pupitre de commande du convoyeur de sortie des CIs. Il n'est
nécessaire que pour des travaux de réglage et de service et c'est pourquoi il est disposé de
manière ergonomique à proximité des boutons-poussoirs de démarrage et d'arrêt.
Interrupteur principal
L'interrupteur principal est une composante de l'alimentation en courant et c'est pourquoi il est
placé sur le côté gauche du convoyeur d'entrée des CIs. Comme il est nécessaire exclusivement
pour les travaux de service ou de maintien en état, il est disposé de manière ergonomique en rai-
son de sa fréquence d'utilisation.
3.6.3.2 Eléments de réglage sur la console de l'automate
Calculateur de station, écran et clavier
Sont montés sur la console le calculateur de station, l'écran et le clavier. Ils sont disposés de
manière à permettre un travail ergonomique aux personnes dont la stature est d'au moins
1,60 m.
Lecteur de codes barres composants
Les deux chariots des composants de la mise à disposition des composants sont disposés à
droite et à gauche de l'automate. C'est pourquoi le lecteur de codes barres compos. a été dis-
posé sur la console centrale. Ceci permet un travail ergonomique lors du contrôle de la configu-
ration et du remplissage des composants.
Manuel d’utilisation SIPLACE S-27 HM 3 Caractéristiques techniques
Version du logiciel SR.503.xx Edition 07/2003 FR 3.7 Portiques
87
3.7 Portiques
3.7.1 Position
3

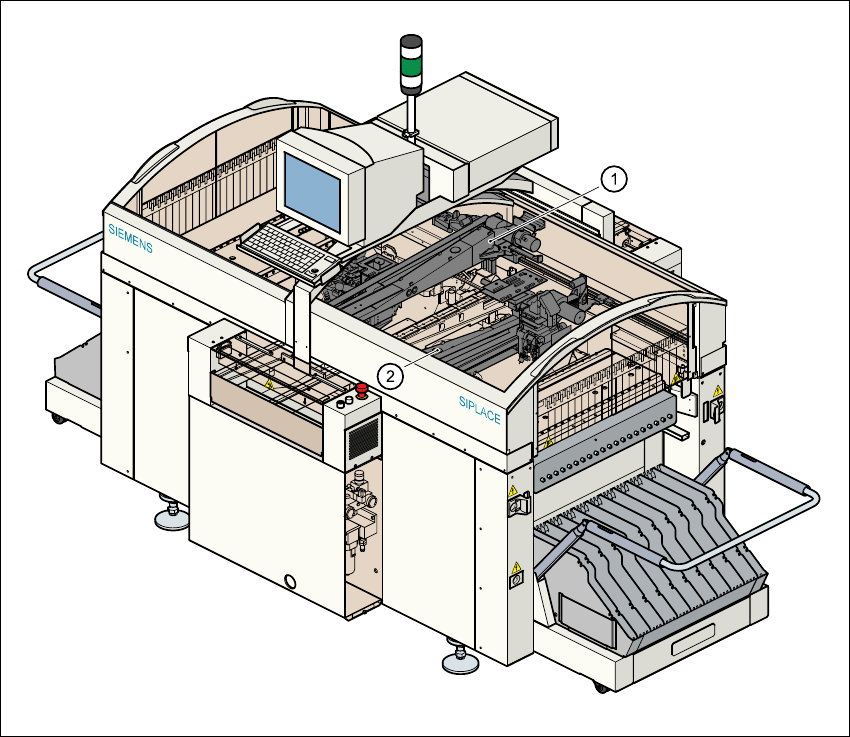

Fig. 3.7 - 1 Position des portiques
3
(1) Portique 1
(2) Portique 2
Le système de portiques est constitué à partir des groupes de fonctions de
– l'axe X et de
–l'axe Y.
3 Caractéristiques techniques Manuel d’utilisation SIPLACE S-27 HM
3.7 Portiques Version du logiciel SR.503.xxEdition 07/2003 FR
88
3.7.2 Structure de l'axe X
3

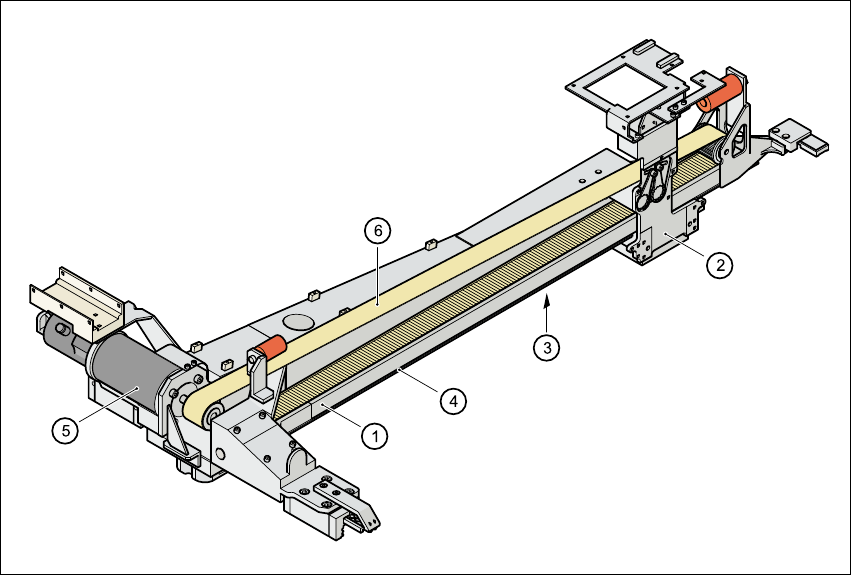

Fig. 3.7 - 2 Structure de l'axe X
3
L'axe X se compose pour l'essentiel des blocs principaux suivants :
– Console du portique (1)
– Fixation de la tête (2)
– Système de mesure de l'axe X (3)
– Système de guidage de l'axe X (4)
– Servomoteur à courant alternatif de l'axe X (5)
– Courroies dentées (6)
La fixation de la tête comporte les composants suivants :
– caméra sous le portique (caméra CI du module de vision CIs)
– platine de la tête
– tête de mesure du système de mesure de l'axe X
– tête collecte & de placement.
