Manuel d’utilisation SIPLACE S-27 HM 3 Caractéristiques techniques
Version du logiciel SR.503.xx Edition 07/2003 FR 3.8 Têtes de report
93
3.8.2 Tête collecte & de placement à 6 segments avec caméra de composants
standard
3

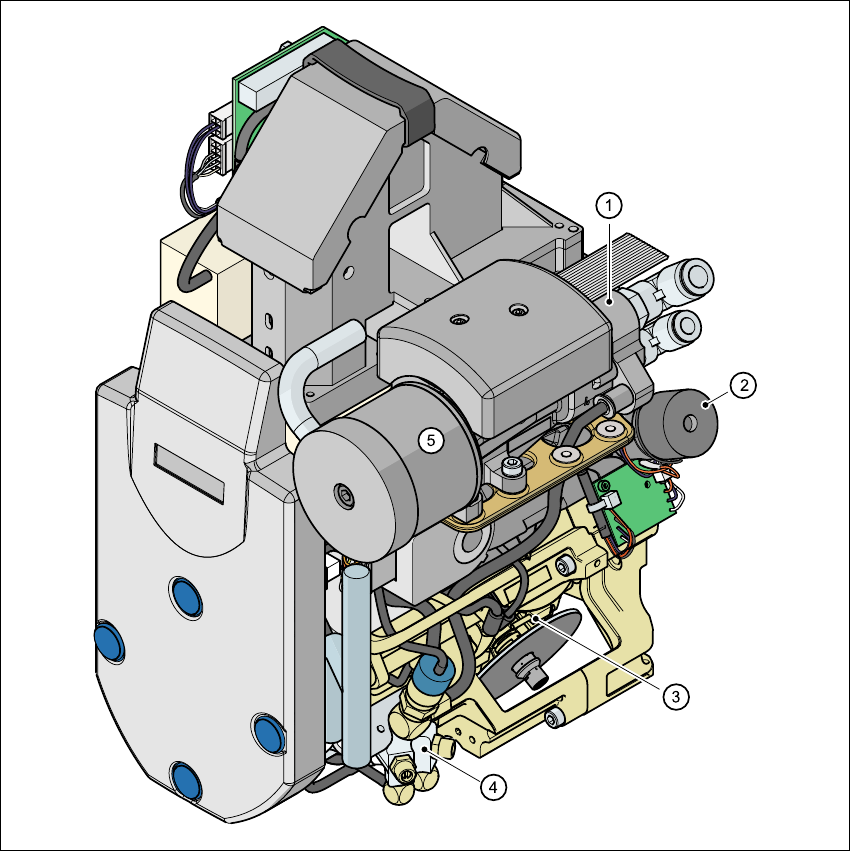

Fig. 3.8 - 3 Tête collecte & de placement à 6 segments - Groupes de fonctions, partie 1
3
(1)Générateur de vide
(2)Station de rotation, axe DP
(3)Barillet à 6 fourreaux, axe DR
(4)Soupape d'air de soufflage
(5)Silencieux
3 Caractéristiques techniques Manuel d’utilisation SIPLACE S-27 HM
3.8 Têtes de report Version du logiciel SR.503.xxEdition 07/2003 FR
94
3

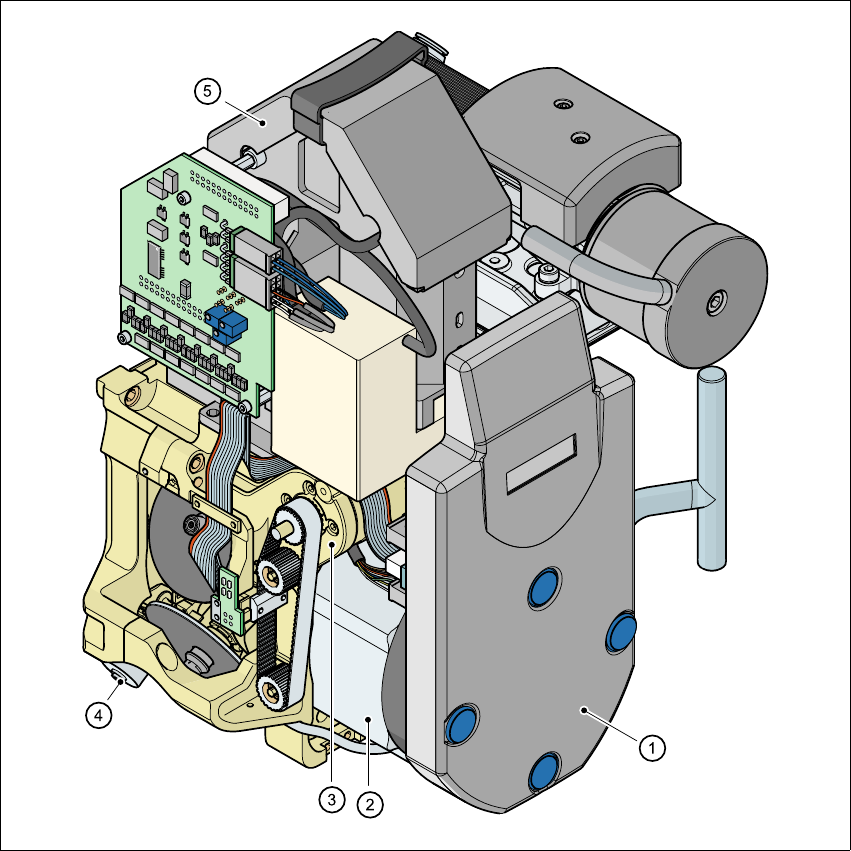

Fig. 3.8 - 4 Tête collecte & de placement à 6 segments - Groupes de fonctions, partie 2
3
(1) Platine de distribution intermédiaire, sous le capot
(2) Entraînement du barillet - moteur DR
(3) Moteur de l'axe Z
(4) Commande de réglage
(5) Caméra composant 39 x 39
Manuel d’utilisation SIPLACE S-27 HM 3 Caractéristiques techniques
Version du logiciel SR.503.xx Edition 07/2003 FR 3.8 Têtes de report
95
3.8.2.1 Description
Le fonctionnement de la tête de collecte & de placement à 6 segments est comparable à celui de
la tête de collecte & de placement à 12 segments. Grâce à son module de vision des compos.
standard, la tête de collecte & de placement à 6 segments des CIs peut reporter avec précision
et rapidité jusqu'à une longueur de bord de 32 mm x 32 mm. Son utilisation est optimale lorsque
la proportion de CIs dans le processus de report est très élevée. La durée de cycle de la tête de
collecte & de placement à 6 segments est fonction de la dimension et du nombre de petites pat-
tes des compos. et de bosses.
3.8.2.2 Caractéristiques techniques
3
Spectre des composants 0603 à 32 mm x 32 mm
PLCC44, SO, QFP, TSOP, SOT, MELF,
CHIP, IC, BGA
Spécifications des composants
Hauteur max.
Grille min. des petites pattes
Grille min. des bosses
Diamètre min. balls / bosses
Dimensions min.
Dimensions max.
Poids max.
8,5 mm (10,7 mm sur demande)
0,5 mm
0,56 mm
0,32 mm
1,6 mm x 0,8 mm
32 mm x 32 mm
5 g
Force de placement programmable 2,4 à 5,0 N
Types de pipettes 8xx, 9 xx
Puissance de report max. 8.750 compos./h
Précision angulaire ± 0,3° / 4 σ (portique 1)
± 0,4° / 4 σ (portique 2)
Précision du report ± 70 µm / 4 σ (portique 1)
± 80 µm / 4 σ (portique 2)
